Vorsicht beim Messen!

Wir mussten gerade feststellen, dass das Messen-Werkzeug mit vorsicht zu genießen ist.

In unserem speziellen Fall geht es darum, die Umfangslänge einer Platte (Platine) zu messen, um daraus die Schnittkraft zu berechnen.

Nichts leichter als das, denkt man.
Kante anklicken, rechte Maustaste, "Kurvenzug auswählen", Richtung für den Kurvenzug auswählen, Messen-Werkzeug, Bingo.
Denkste!

Alternativ bei Platten ohne Löcher:
Fläche anwählen, Messen, Bingo.

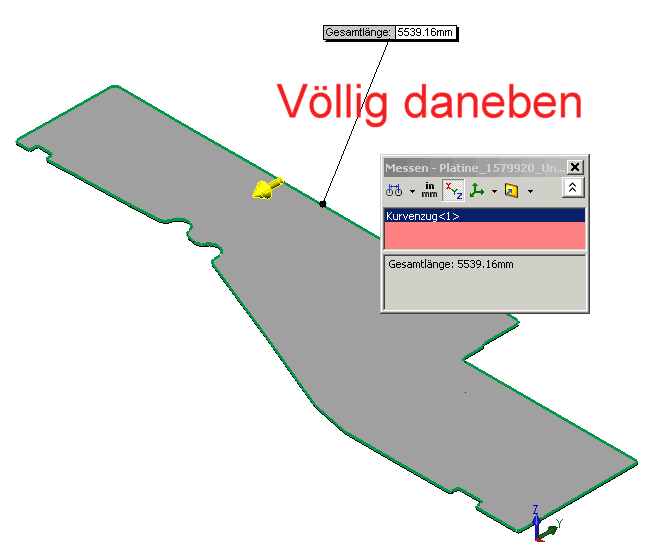

Wenn man jetzt vergleicht, bekommt man beim gleichen Teil völlig unterschiedliche Ergebnisse! Das Ergebnis der gemessenen Fläche ist ok, das mit dem Kurvenzug ist voll daneben. Wenn man die Kanten aber einzeln mit der Strg-Taste anwählt und dann misst stimmt das Ergebnis auch, ist aber viel zu mühsam.

So ein Mist!
Jezt müssen wir, um den Umfang zu bekommen, immer erst alle Löcher schließen, dann können wir den Flächenumfang messen.
Wie das bei entfalteten Blechen ist, die ja mehrere Flächen haben, hab ich noch gar nicht probiert. Oh je...

------------------
Klaus

Danke für deinen Besuch in meinem Gästebuch!
www.al-ko.de
privat...
ForumsChat: Schau doch mal hier rein, wenn du Zeit hast...
Saga of Ryzom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wenn du ein Belch kann man ja wählen, ob die Fläche bei der Abwicklung verschmolzen werden sollen......

Bei deiner Fläche: Ja, wenn du eine Fläche anwählst, dann wird die gesamte Fläche berechnet (alle Kanten).
Leider ist das SolidWorks nicht ganz konsequent. Wenn du eine Skizze auf dieser Fläche erstellst, und dann die Fläche anwählst und die Funktion "Elemente übernehmen" anwählst, bekommst du nur den Aussenbereicht der Fläche übernommen. Ev. hilft dir dies für dein Problem, wenn du dann diese Skizze zu einem Köper austrägst.

------------------
OM

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Klaus.

Offenbar (noch) ein Grund auf SWX2006 SP1 zu wechseln  !
Ich habe das mal mit einem einfachen Beispiel nachvollzogen. Egal ob ich die Fläche oder die Aussenkante ("Kurvenzug auswählen") messe, es kommt jedesmal dieselbe Länge!

------------------
Gruss
Andreas
A+E Müller AG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Andreas,
Wollte gerade das schreiben was du geschreiben hast.
Funktioniert in SWX2005 SP2 und auch in SWX2006SP1
SWX2006SP0 habe ich zur Zeit nicht zur Verfügung....

------------------
OM

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


hmm...
irgendwie scheint das in diesen speziellen Fall wohl an dem Teil zu liegen.
Hier wurde aus einem relativ komplexen Modell ein Blech erzeugt, abgewickelt und dann noch mit vielen Austragungen, Verrundungen, Schnitten usw. weiter verarbeitet.

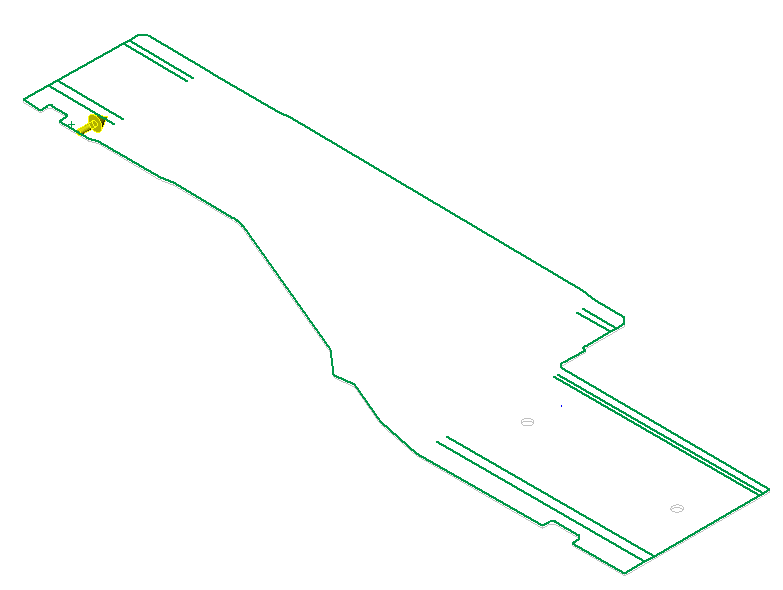

Ich habe zwar im Ergebnis eine schöne glatte Fläche zum Auswählen. Wenn ich aber das "Kurvenzug auswählen" im Drahtgittermodus mache, bekomme ich viele seltsame zusätzliche Kanten als ausgewählt angezeigt, die irgendwie aus der Entstehungsgeschichte übrig sind, obwohl sie mit der Fläche eigentlich nichts mehr zu tun haben.
