Hallo,

wo finde ich eine möglichst gute Beschreibung, wie ich in eine Baugruppe flexible elektrische Leitungen verlegen kann?

Ein schneller Tip würde mir viel weiterhelfen.

MfG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Fechner

hiermit geht das http://www.solidworks.de/pages/products/solutions/SWRouting.html

Gruss

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke für den Tipp,

mal wieder ein Zusatz-Tool zum einkaufen. Schade dann hat unser Inventor-Anwender doch mit seinem Programm die Nase vorn ;-(

gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Leute,

wir müssen in unseren Gehäusen (irgenwo zwischen Modems, Scanner, Messgeräte, etc) ab und zu auch die Kabel einbauen. Bisher lösen wir das konventionell über Austragungen über Bahnen.

Weis jemand, ob sich die Anschaffung von Routing auch für Gelegenheitsanwender lohnt? Komplexe Kabelstränge haben wir selten bis nie.

Gruß
Robert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin,

ob sich die Anschaffung von Routing lohnt..... keine Ahnung!
Da solltet ihr euch lieber Gedanken machen auf SW Office Premium zu wechseln! Da habt ihr dann gleich noch ein bischen mehr!http://www.solidworks.com/pages/products/swofficepro/SWOfficePremium.html

Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

Zitat:

---

ob sich die Anschaffung von Routing lohnt..... keine Ahnung!

---

ich teste seit April dieses Jahres das Routing-Modul im Zusammenspiel mit E3.series... und bin nur mäßig begeistert.
Eigentlich klappt es nicht richtig gut. Ich habe schon mehrere Testberichte an SWX geschickt, die Fehler sind aber auch in der neuesten Version noch drin.
Wenn jemand bessere Erfahrungen gemacht hat, sollte er es kundtun. Vielleicht hilft ja ein Erfahrungsaustausch.

------------------
Gruß Uwe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Jan:
Moin,

ob sich die Anschaffung von Routing lohnt..... keine Ahnung!
Da solltet ihr euch lieber Gedanken machen auf SW Office Premium zu wechseln! Da habt ihr dann gleich noch ein bischen mehr!http://www.solidworks.com/pages/products/swofficepro/SWOfficePremium.html

Jan

---

wenn man die Anwendungsbeispiele hat, wenn auch nur selten, wird es sich bestimmt lohnen. Gerade wegen dem Cosmosworks designer.

@ Fechner. Wo kommst du denn her(Firma/Uni).  Wir sind hier ja so zu sagen Nachbarn.

Gruß Thomas

------------------
rechtschreibfehler sind absichtlich und zur belustigung aller anderen eingebaut... wer einen findet darf ihn behalten...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Robert,
das Routing lohnt sich nur, wenn Du Deine Stecker alle in einer Datenbank hast, in der auch die Steckerpins enthalten sind.
Andernfalls weiß die Litze nicht wo sie hin soll.
Generell für die Kabelerstellung gibt es con SWX leider noch keine glückliche Lösung.
Vielleicht tut sich in den nächsten Jahre noch was.

Gruß
Pille

------------------
pi-design

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Schade, kann es denn nun eine Lösung geben (behelfsmäßig)? Eventuelle für einzelne kleine Kabel???

Gruß
Sascha

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich komme aus Kiel und nun Uni Bremen.
Was heißt denn Nachbarn?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Klar, mach dir lineare Anfangs- und Endstücke und verbinde diese mit einen Spline. Dann noch einen Querschnitt skizzieren und das Ganze austragen! Du kannst auch nur mit einem Spline arbeiten.

Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

mit Splinen zeichnen ist mir klar, jedoch fällt es mir schwer, 3d also Bögen zu erstellen. In einer Baugruppe ist ein Kabel ja nicht immer an einer Ebene gebunden ;-)
Weißt Du hier vielleicht auch einen Tipp?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ok, danke an alle für die Routing Hinweise.

@ Fechner
wir bauen die Kabel einzeln oder zusammen als Part. Wie oben von Jan schon beschrieben, linear Austragen über Leitkurven, evtl. auch mit 3D Skizze. Nach den Routinghinweisen wird das erst mal so bleiben ;-)

Gruß
Robert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kabel.jpg Kabel2.jpg cabeling.zip

Hallo Sascha,

so schwer ist das mit den 3D kurven auch nicht. Ich verwende in der Regel einen Spline statt den Kreisbögen. Der wird auf den jeweiligen Endpunkt deckungsgleich gesetzt, und dann zur temporären Achse (die Anschüsse sind fast immer rund) tangential verknüpft. Wenn du das Teil einmal in jede Ansicht drehst kanst du den Spline ganz leicht ziehen. (Bild 1)

Sollte dein Kabel jetzt noch irgendwo anstehen, mußt du nur einen zusätzlichen Splinepunkt einfügen, an dem du das Kabel verziehen kannst.

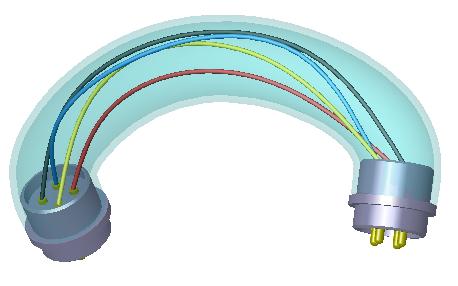

Im Netz gab es ein mitlaufendes cabeling (Bild 2) aus dem Jahr 2003. Leider weiß ich die Quelle nicht mehr. Einfach die Stecker verschieben oder drehen und Neuaufbau drücken.

HTH
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von fechner:
Danke für den Tipp,

mal wieder ein Zusatz-Tool zum einkaufen. Schade dann hat unser Inventor-Anwender doch mit seinem Programm die Nase vorn ;-(

gruß

---

Hallo fechner,

Der Inventor User hat die Nase nicht vorne, da das Routing-Tool nur in Inventor Professional enthalten ist und nicht in der normalen Inventor Series.

Gruss
Rapti

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Michael,

wie hast Du denn das grün/gelbe Kabel so schön hingekriegt?

------------------
Gruß Uwe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Uwe

einfach ein grün/gelbes Bitmap als Texture drauflegen.

Wenn das Kabel länger wäre könnte man sehen das die Texture nicht die Richtung wechselt. (siehe Beilage)

------------------
mit freundlichen Schweizergrüssen

Chris Carlyle

albeite flöllich, ohne mullen und knullen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Uwe,

das grün-gelbe Kabel hat einfach keinen ganz runden Querschnitt, sondern ist ein 4-Flächer. Damit kann ich jede Fläche getrennt färben und die "Textur" läuft richtig dem Kabel entlang.

Aber für mehr als so kleine Baugruppen ist die Methode von Chris mit der Textur sicher sinnvoller, obwohl man da vielleicht mal einen Performancetest machen müsste.

Grüße
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hoi Michael

Performance tendiert gegen 0. Wir haben kurz danach die Uebung abgebrochen, weil der Rechner in die Knie ging.

------------------
mit freundlichen Schweizergrüssen

Chris Carlyle

albeite flöllich, ohne mullen und knullen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von fechner:
Ich komme aus Kiel und nun Uni Bremen.
Was heißt denn Nachbarn?

---

Wir sind in Bremen, ich komme aus Achim, direkt bei bremen.
Ist nur interessant zu wissen welche SWX-User aus dem Forum noch so in der Gegend  sind.

Gruß Thomas

------------------
rechtschreibfehler sind absichtlich und zur belustigung aller anderen eingebaut... wer einen findet darf ihn behalten...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

mal abgesehen von der bisherigen Problematik, finde ich das bei den CAD Programmen für eine gute 3D Visiualisierung die Möglichkeit fehtlt, einen Maßstab mit in das Bild einzubringen.
Hat vielleicht jemand mal ein Linieal oder besser noch ein Geodreieck gezeichnet, was ich mit in das Bild legen kann?
Ein solches Tool würde ich sehr hilfreich empfinden, vor allem bei Präsentationen kann der Gegenüber sich ein besseres Bild machen.

Hab ich vielleicht diesbezüglich ein Tool in einem Menü übersehen?

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Sacha,

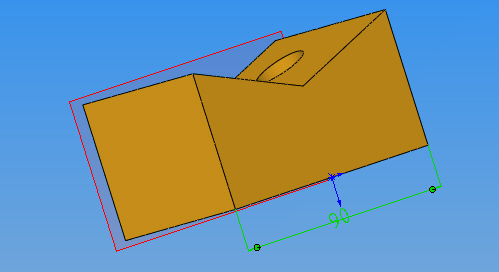

warum nicht ein Maß dransetzen. Dann sieht man auch die Größenordnung!

------------------
Gruß weinel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das ist ja richtig,

jedoch werden die Maße z.B. von Photoshop beim Rändern nicht übernommen. So hast Du dann ein Bild ohne Bezugsgröße. Bei Kleinteilen, oder kleineren Systemen kann ich nicht immer einen Menschen danebenstellen ;-)

Was ich schade finde bei SolidWorks, ist das die eigenen Texturen beim Rändern ebenfalls nicht übernommen werden.

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Fechner,

hier (http://www.zxys.com/) unter Links findest du einige SW Modelle. Da ist bestimmt was bei was du als Maßstab benutzen kannst.

Gruß
Robert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@fechner
Schau mal hier (falls Du das noch nicht hast): http://solidworks.cad.de/mm_boerse04.htm
Unter Punkt 34 ist ein Makro für einen einzublendenden Maßstab.

Gruß
Kai
