Thema: Ausformung: Leitkurven funktionieren nicht (1318 mal gelesen)
|
Walter Steiner
Mitglied
Konstrukteur
   Beiträge: 3
Registriert: 10.08.2005 SWx2001+, Athlon64 3,0 GHz, Geforce4TI
|
erstellt am: 10. Aug. 2005 22:49  <-- editieren / zitieren -->   Unities abgeben:

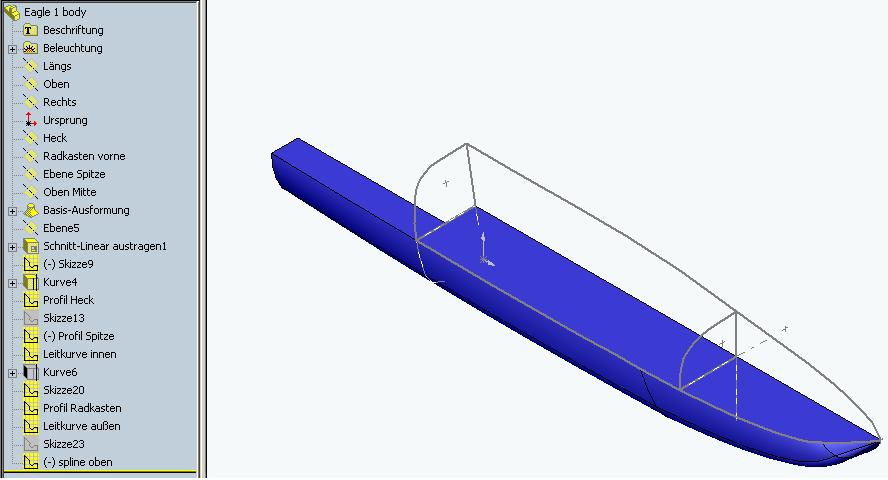

Ich arbeite zwar schon seit Jahren mit SWX  , allerdings mit klassischen Fräs- und Blechteilen. Jetzt möchte ich hobbymäßig einen Rennwagen modellieren (für Fans: den 1967er Eagle-Weslake, für mich der schönste Rennwagen, der je gebaut wurde), da sind die Formen naturgemäß etwas organischer. Eine Ausformung mit Leitkurven klappt nicht, keine meiner Leitkurven wird akzeptiert, nicht einmal die gerade Linie.
Eine Leitkurve hab ich als Spline erzeugt, damit die Kurve garantiert zusammenhängend ist, und von Hand noch mal mit den drei Profilskizzen verknüpft, nützt aber nichts. Jetzt weiß ich nicht mehr weiter und wende mich daher an dieses Forum. Leider hab ich nur SWx2001+ und kann neuere Dateien nicht öffnen, eine verbale Beschreibung einer hoffentlich existierenden Lösung wäre daher nett (es sei denn, jemand außer mir arbeitet noch mit der alten Version). Vielen Dank,
Walter ------------------
SWx2001+, Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus Brunner
Mitglied
Entwicklung / Konstruktion
Beiträge: 1111
Registriert: 30.03.2001 Vollkommenheit entsteht offenbar nicht dadurch, dass man nichts mehr hinzufügen kann, sondern dadurch dass man nichts mehr wegnehmen kann. Die Maschine in ihrer höchsten Vollendung wird unauffällig. (Antoine de Saint Exupery)
|
erstellt am: 11. Aug. 2005 07:19 <-- editieren / zitieren --> Unities abgeben: Nur für Walter Steiner

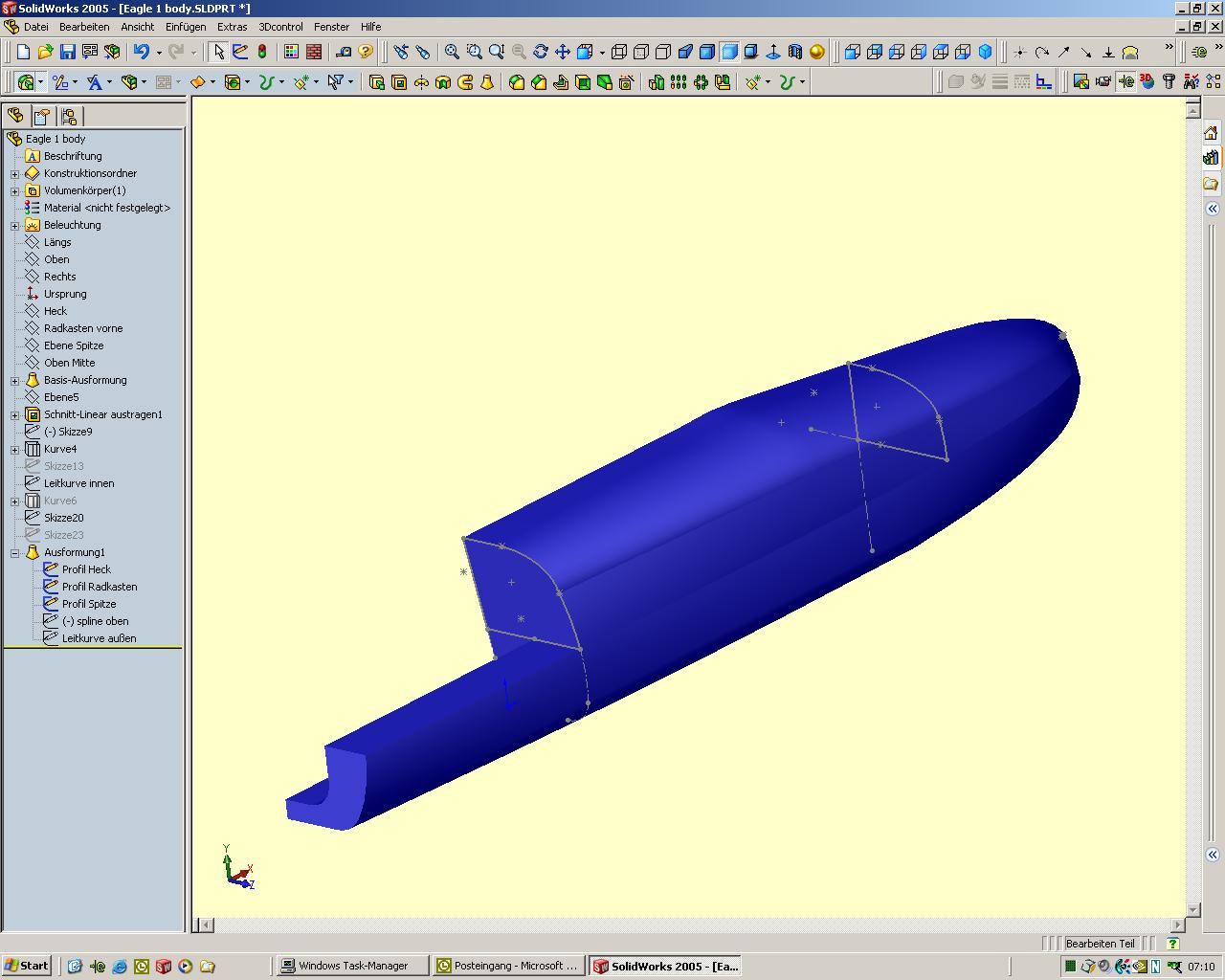

Hallo Walter mit SW2005 funktionierts. Wahrscheinlich liegst an deinem Oldtimer von anno 2001.
Die einzelnen Segmente sollten tangential sein, und wenn möglich die gleiche Anzahl Elemente aufweisen, dann erzielt man eine harmonische Oberfläche. Auch sollten die Profile mit der Leitkurve möglichst mit der Bedingung "anstecken" vernüpft werden. Gruss
Markus ------------------
Zeit, das Wertvollste das wir haben,
wird vertrieben und totgeschlagen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
brainseks
Ehrenmitglied V.I.P. h.c.
Konstrukteur / Entwicklung
Beiträge: 3181
Registriert: 26.07.2002 Intel Core i5-3570K, Asus P8Z77-V Pro, Intel 320 SSD 128GB System, WD-5000AAKS Daten, Geforce GTX460 1GB, Windoof 7 home Premium 64bit (privat)<P>Samsung R540 i3-380M JA05 /Intel Core i3-380M 2x 2,53GHz / Intel X25-M G2 80GB System, 4096MB DDR3 Ram / Intel® HD Graphics / Webcam u. int. Mikro, DVD Brenner / Windows 7 Home Premium 64 Bit (Notebook privat)
|
erstellt am: 11. Aug. 2005 13:25 <-- editieren / zitieren --> Unities abgeben: Nur für Walter Steiner
|
Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau
Beiträge: 3094
Registriert: 03.12.2001 alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot
|
erstellt am: 11. Aug. 2005 17:22 <-- editieren / zitieren --> Unities abgeben: Nur für Walter Steiner

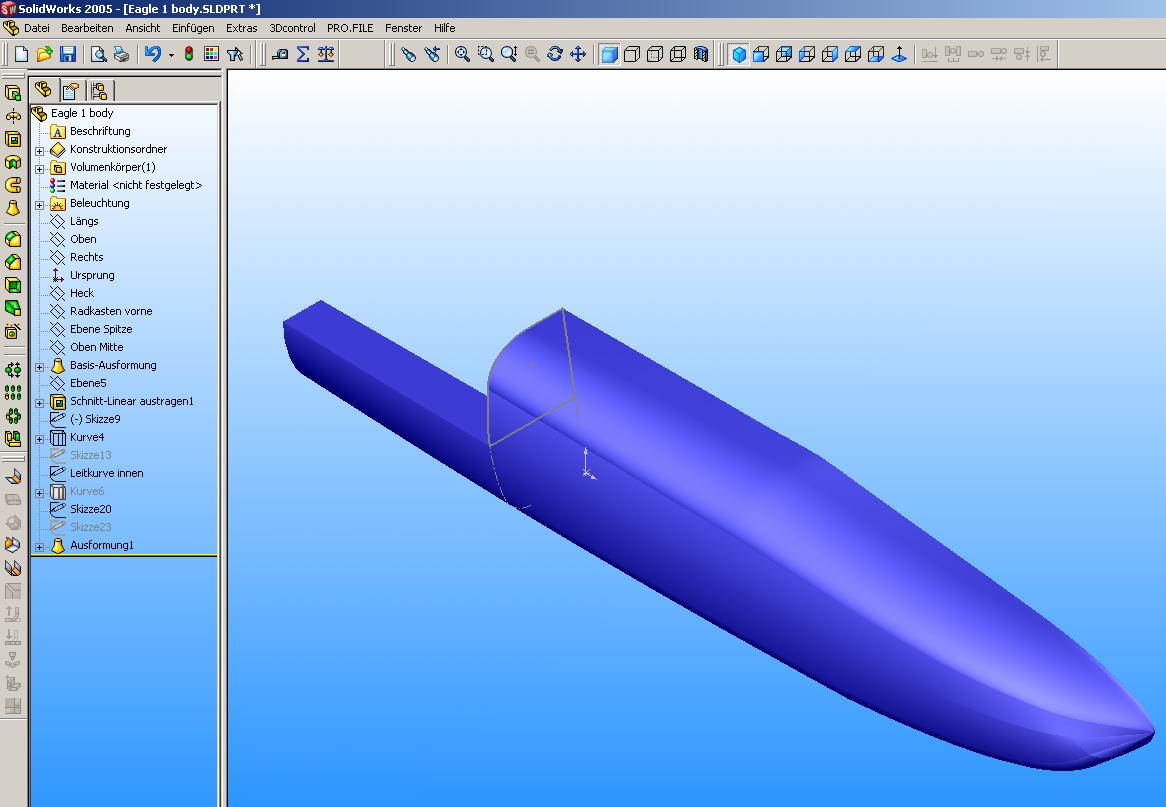

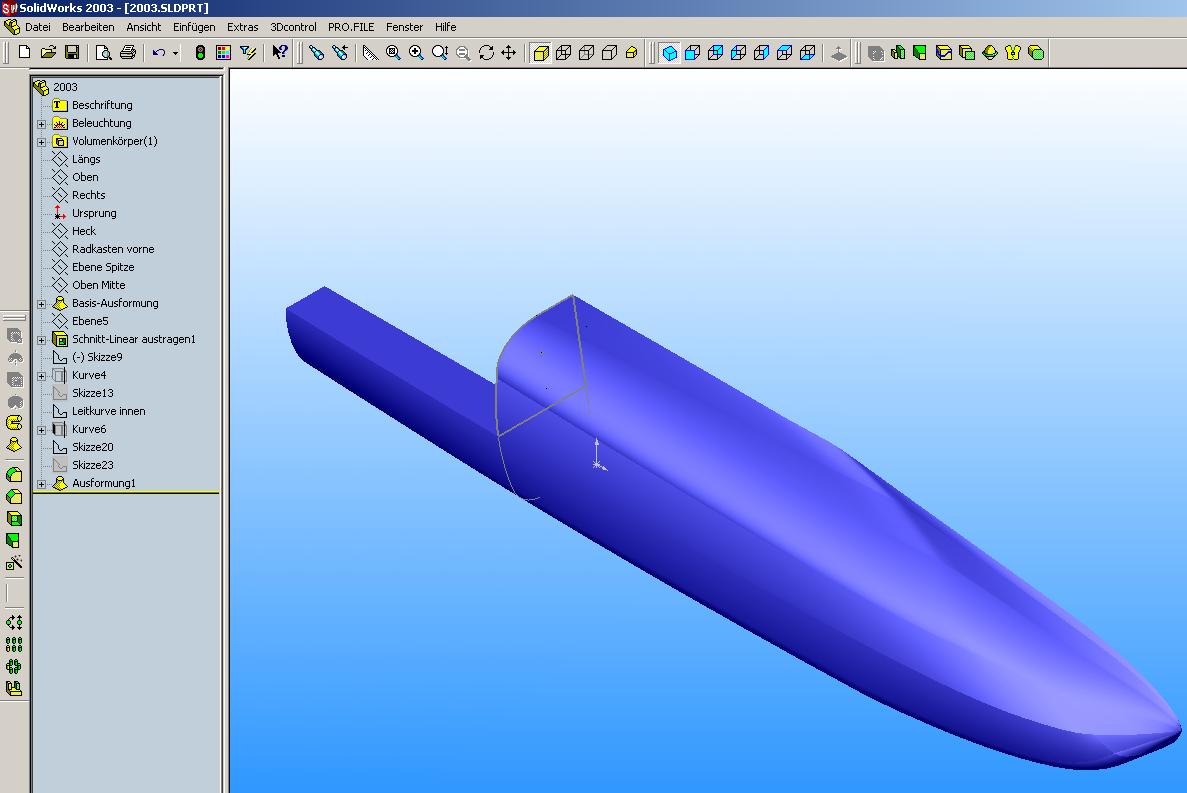

Geht natürlich mit SW2001+ (und davor) auch! DAMALS mußte man allerdings noch ganz klassisch die Leitkurven zuerst erstellen, sauber die freien Punkte in den Skizzen an die Leitkurven ANSTECKEN und dann ging es auch. Die Qualität des Ergebnisses ist in den neueren Versionen etwas besser geworden. In Deinem Teil waren die Skizzen eben nicht so hergestellt, wie die Software es will. Habe mal von Deinen Skizzen übernommen, was so ging und die Ausformung vollendet... ------------------
Lutz Federbusch
Mein Gästebuch Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Walter Steiner
Mitglied
Konstrukteur
Beiträge: 3
Registriert: 10.08.2005 SWx2001+, Athlon64 3,0 GHz, Geforce4TI
|
erstellt am: 11. Aug. 2005 21:26 <-- editieren / zitieren --> Unities abgeben:

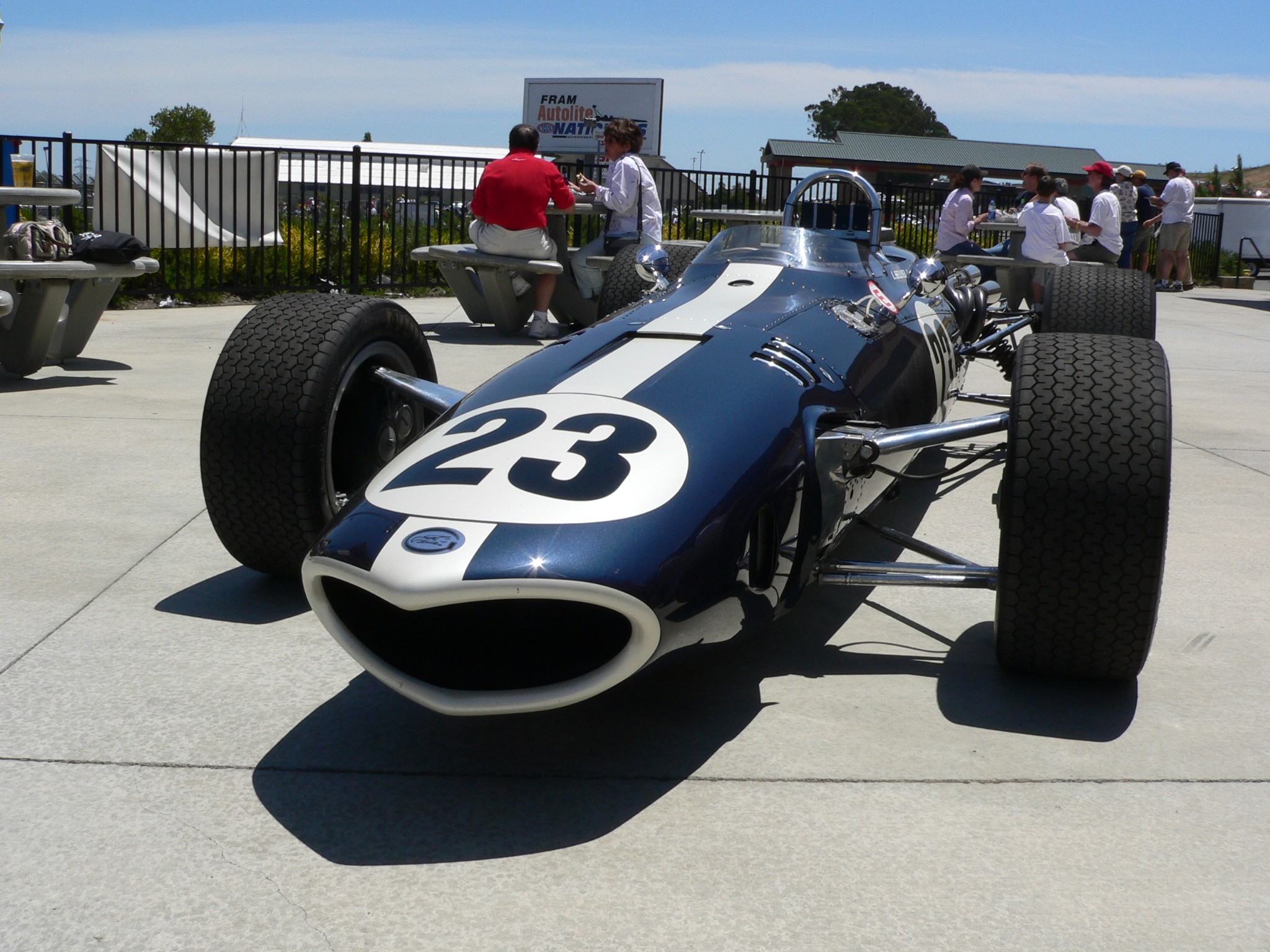

Vielen Dank Lutz, das sieht prima aus. Ich bekomme allerdings einen seltsamen Fehler: Sobald ich Ctrl-Q drücke, bricht die letzte Ausformung zusammen und "Was stimmt nicht?" meldet: "Leitlinien konnten nicht neu geordnet werden" Walter Für die Rennsportinteressierten hänge ich mal ein Foto von dem Rennwagen an. So soll mein Modell mal aussehen (na ja, zumindest ähnlich). ------------------
SWx2001+, Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
