Autor Thema:  Konturproblem auf gewölbten Deckel (3165 mal gelesen)
BionicOne
Mitglied
Ingenieur/CAD-Konstruktion


Sehen Sie sich das Profil von BionicOne an!   Senden Sie eine Private Message an BionicOne  Schreiben Sie einen Gästebucheintrag für BionicOne

Beiträge: 90
Registriert: 23.06.2004

SWX 2007 SP4
Win XP64
4 GB Ram
Quadro FX 3500
Pentium C2Duo
Spaceball 5000

erstellt am: 09. Aug. 2005 11:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo zusammen,

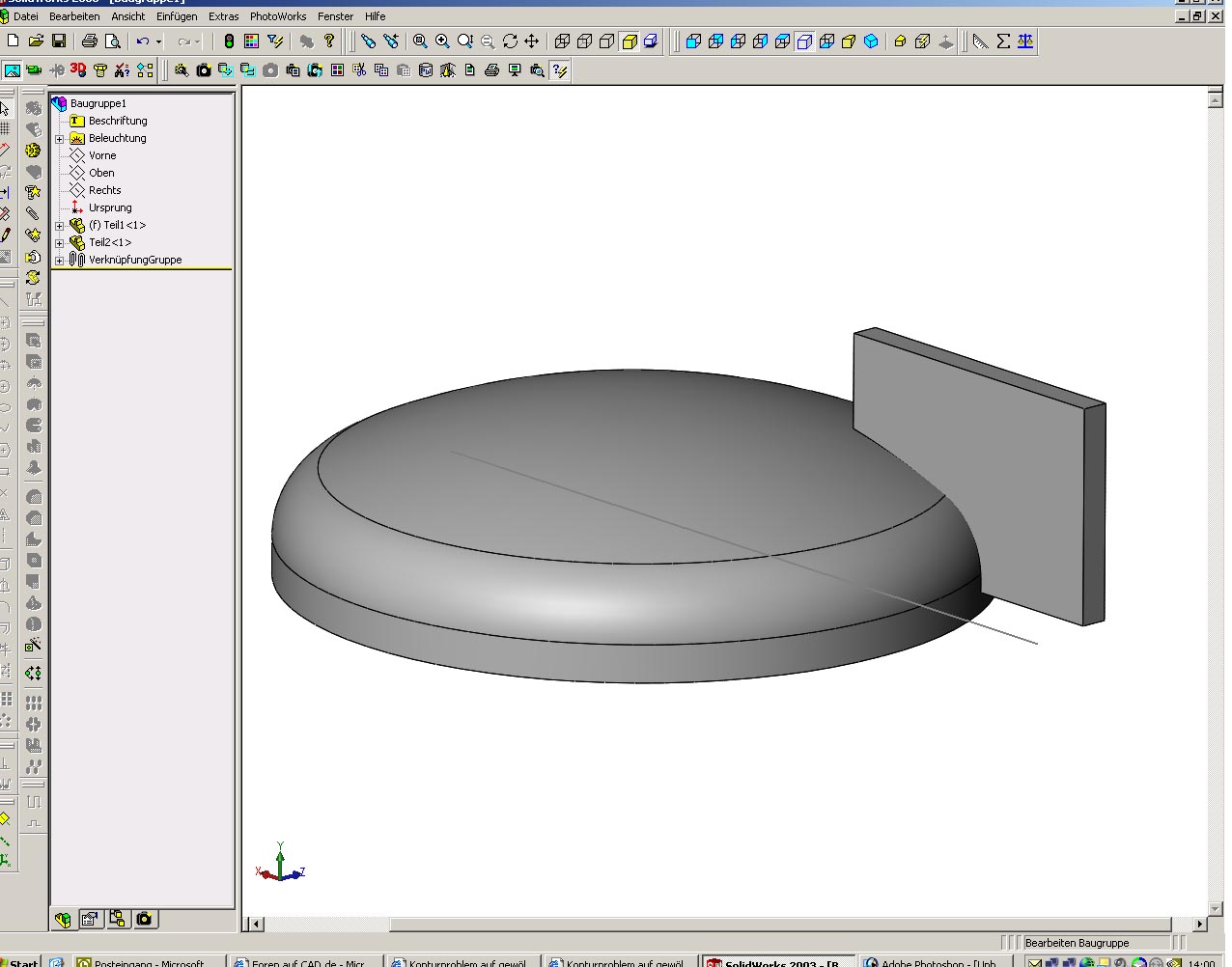

ich habe folgendes Problem. Ich möchte im Rahmen einer Baugruppe auf einen gewölbten Deckel ein Blech hochkant aufschweissen. Das Problem ist das ich die Wölbung dieses Bleches ja bei der Erstellung dieses Bleches definieren muss. Der Deckel ist rund und gewölbt, da das Blech nicht mittig auf dem gewölbten Deckel sitzt ändert sich die Kontur ja  abhängig von der Position des Bleches.

Wäre echt dankbar für Hilfe, bin jetzt schon 1 h am rumexperimentieren.

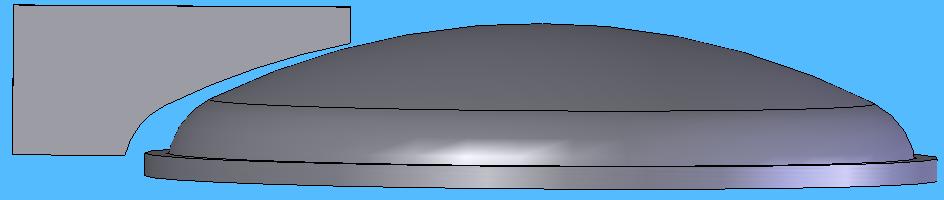

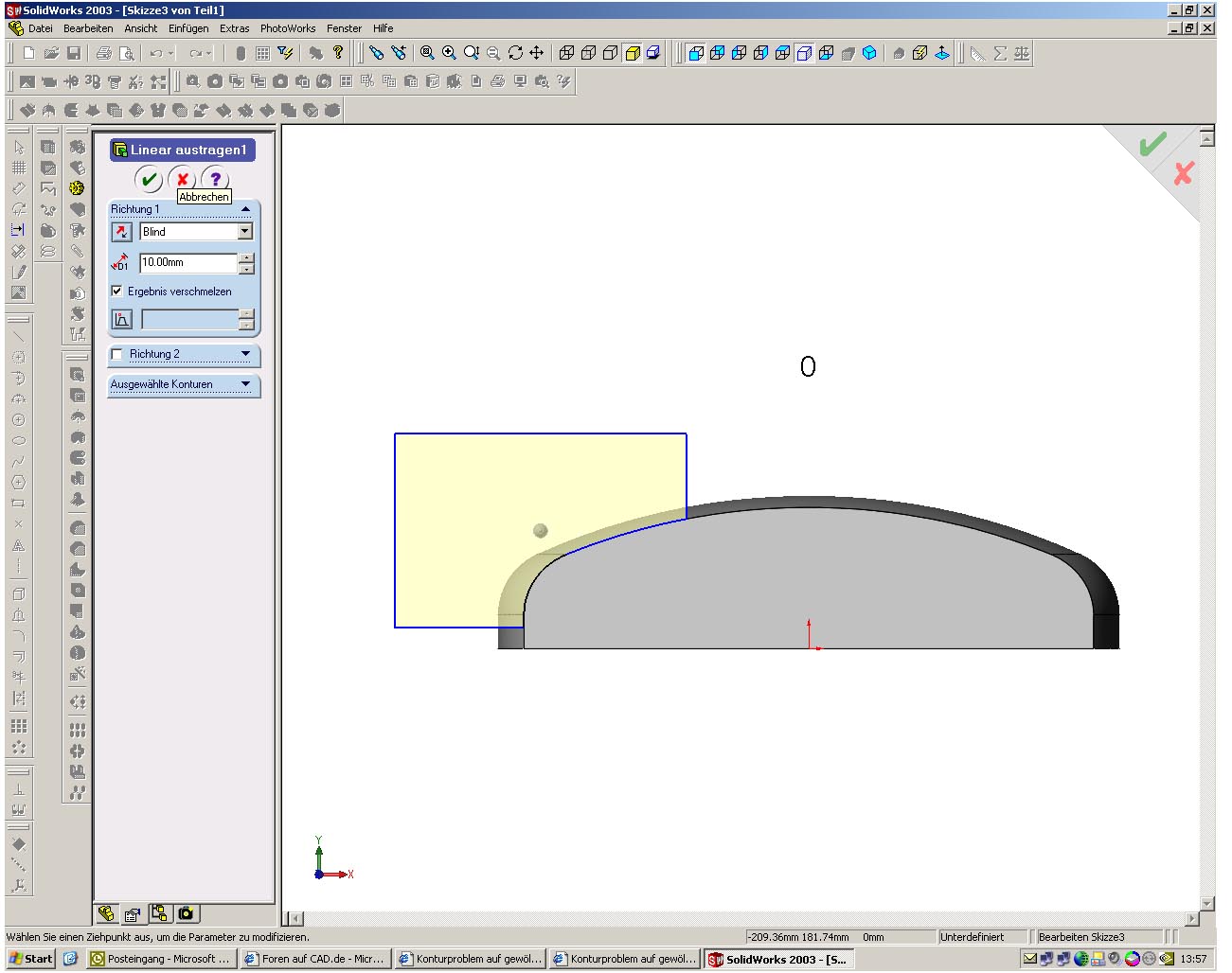

Die im Bild zu sehende Blechwölbung habe ich erreicht, indem ich beim Deckel eine Ebene an den Ort gesetzt habe an den das Blech soll und die Deckelkontur dort übernommen habe.
Dann den Deckel gelöscht und alles unter dem Namen des Bleches abgespeichert.

Funktioniert aber irgendwie nicht. Normalerweise sollte ich doch die Kontur des Bleches jetzt mit der Option "Tangential" posiotionieren können. Geht aber nicht.

Warum und wie kann ich das Problem lösen ?

Danke, Michael aka BionicOne

------------------
Erziehung ist die organisierte Verteidigung der Erwachsenen gegen die Jugend - Mark Twain

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Marcus
Mitglied
mdDESIGN


Sehen Sie sich das Profil von Marcus an!   Senden Sie eine Private Message an Marcus  Schreiben Sie einen Gästebucheintrag für Marcus

Beiträge: 377
Registriert: 10.03.2001

SolidWorks 2010, 2011, 2012, 2013
Catia V5

erstellt am: 09. Aug. 2005 11:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für BionicOne 10 Unities + Antwort hilfreich


Schnittkurve.pdf


Hallo Michael,

das sollte doch ganz einfach mit Schnittkurve zu machen sein.
Dadurch übernimmst Du die Kontur, Schnittkante des Deckels und des Bleches.

Marcus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

rOb.
Mitglied
Konstrukteur


Sehen Sie sich das Profil von rOb. an!   Senden Sie eine Private Message an rOb.  Schreiben Sie einen Gästebucheintrag für rOb.

Beiträge: 514
Registriert: 05.02.2003

erstellt am: 09. Aug. 2005 11:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für BionicOne 10 Unities + Antwort hilfreich

alternativ auch eine "Trennfuge" auf der Deckeloberfläche erzeugen und für die Rippe abgreifen.

Gruß
Robert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

BionicOne
Mitglied
Ingenieur/CAD-Konstruktion


Sehen Sie sich das Profil von BionicOne an!   Senden Sie eine Private Message an BionicOne  Schreiben Sie einen Gästebucheintrag für BionicOne

Beiträge: 90
Registriert: 23.06.2004

SWX 2007 SP4
Win XP64
4 GB Ram
Quadro FX 3500
Pentium C2Duo
Spaceball 5000

erstellt am: 09. Aug. 2005 11:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo,

danke, sieht so aus als ob das ginge. Aber dann habe ich die Skizze doch innerhalb der Deckel-Datei. Gut, in diesem Fall sollte ich, nach Erhalt der Skizze, den Deckel löschen können und das ganze unter dem Blechnamen anspeichern können.

Trotzdem, kann ich eine Skizze generell irgendwie kopieren und in einem anderen Teil einfügen ?

Danke, Michael aka BionicOne

------------------
Erziehung ist die organisierte Verteidigung der Erwachsenen gegen die Jugend - Mark Twain

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Marcus
Mitglied
mdDESIGN


Sehen Sie sich das Profil von Marcus an!   Senden Sie eine Private Message an Marcus  Schreiben Sie einen Gästebucheintrag für Marcus

Beiträge: 377
Registriert: 10.03.2001

SolidWorks 2010, 2011, 2012, 2013
Catia V5

erstellt am: 09. Aug. 2005 11:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für BionicOne 10 Unities + Antwort hilfreich

Hallo Michael,

Du kannst natürlich auch Skizzen oder Konturen  übernehmen, mit „Elemente übernehmen“.

Marcus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)




Sehen Sie sich das Profil von Jonischkeit an!   Senden Sie eine Private Message an Jonischkeit  Schreiben Sie einen Gästebucheintrag für Jonischkeit

Beiträge: 2661
Registriert: 29.07.2003

CSWP
Solidworks
verschiedene Rechner

erstellt am: 09. Aug. 2005 11:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für BionicOne 10 Unities + Antwort hilfreich

Hallo Michael,

also irgendwo muß die Kontur (Abhängigkeit) herkommen.
SWXSolidWorks sieht an dieser Stelle vor, Schweißbaugruppen als Mehrkörperobjekt zu behandeln, und dann für die Herstellung in einzelne Körper aufzuspalten.

Aber in diesem Thema bin ich nicht so fit. Lies dir einfach mal die Hilfe zu "Schweißbaugruppen" durch.

Grüße
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

BionicOne
Mitglied
Ingenieur/CAD-Konstruktion


Sehen Sie sich das Profil von BionicOne an!   Senden Sie eine Private Message an BionicOne  Schreiben Sie einen Gästebucheintrag für BionicOne

Beiträge: 90
Registriert: 23.06.2004

SWX 2007 SP4
Win XP64
4 GB Ram
Quadro FX 3500
Pentium C2Duo
Spaceball 5000

erstellt am: 09. Aug. 2005 11:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

@ Marcus:

Genau das habe ich ja schon gemacht.
Aber mit Elemente übernehmen passt irgendwie die Kontur nicht.
Zumindest kann ich das Blech, basierend auf der übernommenen Kontur, nicht über die Option "Tangential" auf den Deckel aufsetzen.

Muss wohl noch ein Weilchen experimentieren.

Danke, Michael aka BionicOne

------------------
Erziehung ist die organisierte Verteidigung der Erwachsenen gegen die Jugend - Mark Twain

[Diese Nachricht wurde von BionicOne am 09. Aug. 2005 editiert.]

[Diese Nachricht wurde von BionicOne am 09. Aug. 2005 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Teddibaer
Ehrenmitglied V.I.P. h.c.
Struktur-Experte



Sehen Sie sich das Profil von Teddibaer an!   Senden Sie eine Private Message an Teddibaer  Schreiben Sie einen Gästebucheintrag für Teddibaer

Beiträge: 2125
Registriert: 09.02.2004

erstellt am: 09. Aug. 2005 11:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für BionicOne 10 Unities + Antwort hilfreich

Bedingt durch die 2-fach gekrümmte Oberfläche hast Du immer einen Spalt (aber da kommt ja nachher die Schweißnaht drauf

Soweit so gut. Die eleganteste Lösung ist eigentlich wie bereits erwähnt,
a) Eine Schnittkurve oder
b) Übernommene Konturen.

Ich persönlich würde b) wählen. Die Kontur des Bleches kannst Du bereits in dem Rotationsteil definieren, und zwar genau da, wo du die Rotationskontur drinne hast. Entweder Skizze drüberlegen oder die Blechkontur als Konstruktionslinie (zum späteren Abpausen) reinkritzeln. Vorteil: In einer Skizze kontrollierst Du beiden "Parameter".

------------------
Gruß, der Teddibaer

Besucht mich doch mal ...
----------------
Es gibt eine Theorie, nach der die Konzentration von Dummheit an bestimmten Orten besonders hoch ist.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Wüstengimpel
Mitglied



Sehen Sie sich das Profil von Wüstengimpel an!   Senden Sie eine Private Message an Wüstengimpel  Schreiben Sie einen Gästebucheintrag für Wüstengimpel

Beiträge: 165
Registriert: 16.08.2004

Win XP Pro SP2
SWX 2005 Office SP2.0
P4 3,4GHz 3GRAM
PNY Quadro FX 3400
CAD Man 3Dconnexion

erstellt am: 09. Aug. 2005 12:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für BionicOne 10 Unities + Antwort hilfreich

Hallo Bionic,

hat nichts mit Deinem "Konturproblem" zu tun und ich möchte auch nicht zu neugierig sein,

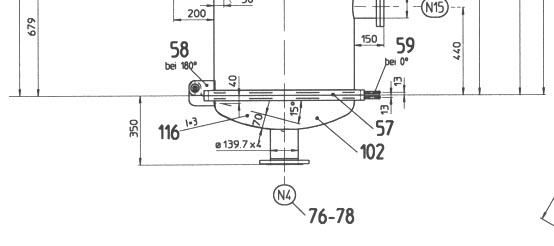

aber, dass ist doch ein Klöpperboden?! und Du willst eine Deckelhebevorrichtung konstruieren?!
