Thema: Praegung im Eck (771 mal gelesen)
|
Garry Mitglied Techniker/Konstrukteur

 Beiträge: 684 Registriert: 05.03.2003 WIN10 (64bit), SWX 2021 Premium SP5.1, PDM-Pro2021 , XEON W-3225-3,7GHz 128GB, NVidia RT6000 SpacePilot Pro, SSD500GB Office 365
|
erstellt am: 04. Aug. 2005 12:40 <-- editieren / zitieren --> Unities abgeben:

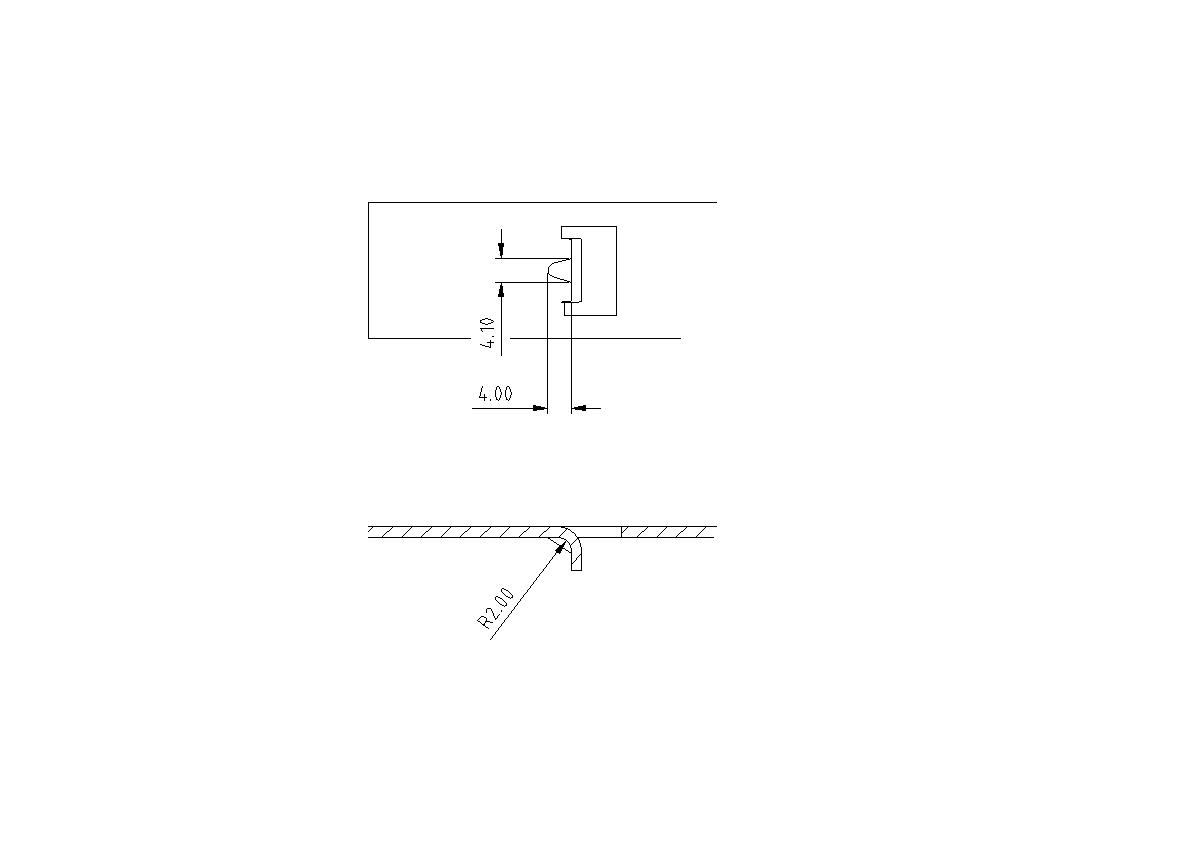

Hallo, ich soll eine Prägung zur Verstärkung im Abgewinkeltem Blech 2mm erstellen, habe aber Null Plan wie ich das von hinten auf den Radius bekommen soll 90°. Habe das Prägewerkzeug gezeichnet auf glatten Seiten klappt es prima nur wie Bekomme ich das jetzt in die Abgewinkelte Ecke. Hat hier jemand Rat. Garry
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jan Mitglied Dipl.-Ing.

 Beiträge: 1271 Registriert: 23.12.2000 Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022 Priv. Dell M7740 16GB, nVidia , Win10, SW 2012, SW 2021 und SW 2022 Prem.
|
erstellt am: 04. Aug. 2005 12:55 <-- editieren / zitieren --> Unities abgeben:          Nur für Garry
|
Chris C. Mitglied 3D-CAD Freelancer

 Beiträge: 697 Registriert: 14.12.2004
|
erstellt am: 04. Aug. 2005 13:28 <-- editieren / zitieren --> Unities abgeben:          Nur für Garry
|
s.giehl Mitglied Ingenieur Maschinenbau/Fahrzeugtechnik

 Beiträge: 698 Registriert: 10.07.2002 THINK DEEP
|
erstellt am: 04. Aug. 2005 13:36 <-- editieren / zitieren --> Unities abgeben:          Nur für Garry
|
Garry Mitglied Techniker/Konstrukteur

 Beiträge: 684 Registriert: 05.03.2003 WIN10 (64bit), SWX 2021 Premium SP5.1, PDM-Pro2021 , XEON W-3225-3,7GHz 128GB, NVidia RT6000 SpacePilot Pro, SSD500GB Office 365
|
erstellt am: 04. Aug. 2005 13:45 <-- editieren / zitieren --> Unities abgeben:
Zitat: Original erstellt von s.giehl: Wenn du die abgewinkelte Lasche auch ins Prägewerkzeug aufnimmst, dürfte das kein Problem sein.
Hallo Chris,
wenn ich das recht verstehe. Lasche (Abwickeln oder Entfalten) dann diese glatte Kontur mit ins Prägewerkzeug aufnehmen, in Entfaltete Teil einfügen und wieder Falten. Garry
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Chris C. Mitglied 3D-CAD Freelancer

 Beiträge: 697 Registriert: 14.12.2004
|
erstellt am: 04. Aug. 2005 14:20 <-- editieren / zitieren --> Unities abgeben:          Nur für Garry
|
sw4you Mitglied

 Beiträge: 226 Registriert: 19.02.2002 SOLIDWORKS 2019 Windows 10
|
erstellt am: 04. Aug. 2005 14:34 <-- editieren / zitieren --> Unities abgeben:          Nur für Garry

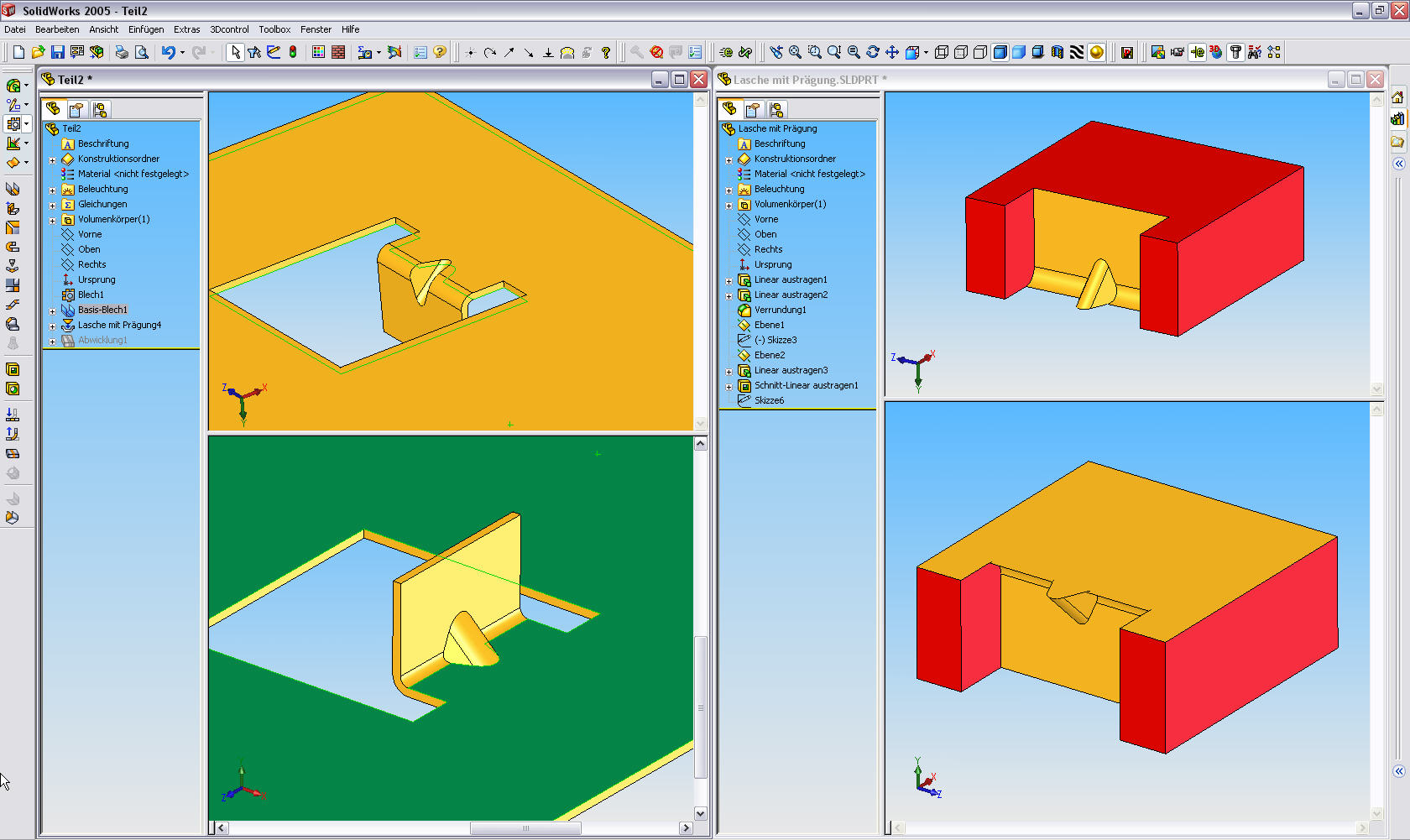

Hallo Garry Mit einem Prägewerkzeug funktioniert es einwandfrei (siehe Anhang). Da es ein Prägewerkzeug ist, wird in der Abwicklung diese Prägung natürlich nicht berücksichtigt. Sonst halt wie Chris schon beschrieben hat die Prägung zu Fuss modellieren. Die eierlegende Wollmilchsau wird es vermutlich nicht geben  Vielleicht hilft es Dir weiter ------------------ Grüsse sw4you Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Garry Mitglied Techniker/Konstrukteur

 Beiträge: 684 Registriert: 05.03.2003 WIN10 (64bit), SWX 2021 Premium SP5.1, PDM-Pro2021 , XEON W-3225-3,7GHz 128GB, NVidia RT6000 SpacePilot Pro, SSD500GB Office 365
|
erstellt am: 04. Aug. 2005 14:46 <-- editieren / zitieren --> Unities abgeben:
Zitat: Original erstellt von sw4you: Hallo GarryMit einem Prägewerkzeug funktioniert es einwandfrei (siehe Anhang). Da es ein Prägewerkzeug ist, wird in der Abwicklung diese Prägung natürlich nicht berücksichtigt. Sonst halt wie Chris schon beschrieben hat die Prägung zu Fuss modellieren. Die eierlegende Wollmilchsau wird es vermutlich nicht geben  Vielleicht hilft es Dir weiter
hallo sw4you
wenn du das schon als Prägung hast, ich bin Wekzeug erstellen nicht so gut. Könntest du mir das Werkzeug zukommen lassen, als Vorlage für mich. gruß Garry
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sw4you Mitglied

 Beiträge: 226 Registriert: 19.02.2002 SOLIDWORKS 2019 Windows 10
|
erstellt am: 04. Aug. 2005 14:59 <-- editieren / zitieren --> Unities abgeben:          Nur für Garry
Hallo Garry Ich hatte es noch nicht sondern habe es kurz modelliert. Natürlich kannst Du es haben aber 8-tung: Du musst noch Bemassungsparameter vergeben. Zu Deiner Info: Es ist keine Hexerei, wichtig bei solchen Werkzeugen ist die Farbe rot, da wird gestanzt. Ich hoffe es hilft Dir weiter
------------------ Grüsse sw4you Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Garry Mitglied Techniker/Konstrukteur

 Beiträge: 684 Registriert: 05.03.2003 WIN10 (64bit), SWX 2021 Premium SP5.1, PDM-Pro2021 , XEON W-3225-3,7GHz 128GB, NVidia RT6000 SpacePilot Pro, SSD500GB Office 365
|
erstellt am: 04. Aug. 2005 15:02 <-- editieren / zitieren --> Unities abgeben:
|
Chris C. Mitglied 3D-CAD Freelancer

 Beiträge: 697 Registriert: 14.12.2004
|
erstellt am: 04. Aug. 2005 15:41 <-- editieren / zitieren --> Unities abgeben:          Nur für Garry
Hoi garry Mich würden die etwas scharfen Kanten sehr stören. Zudem sollten die Flanken etwa 45° haben und einen Uebergangsradius von s=1.5 um ein einreissen zu verhindern. Den Versuch mit einem Emboss habe ich schon hinter mir. Zudem gibts was ganz komisches daraus in der Abwicklung. ------------------ mit freundlichen Schweizergrüssen Chris Carlyle albeite flölich, ohne mullen und knullen :wink Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Garry Mitglied Techniker/Konstrukteur

 Beiträge: 684 Registriert: 05.03.2003 WIN10 (64bit), SWX 2021 Premium SP5.1, PDM-Pro2021 , XEON W-3225-3,7GHz 128GB, NVidia RT6000 SpacePilot Pro, SSD500GB Office 365
|
erstellt am: 04. Aug. 2005 17:17 <-- editieren / zitieren --> Unities abgeben:
Hy sw4you Habe jetz ein bisschen rumgebastelt und bekomme immer einen Fehler mit der Mindestkrümmung (Radius), werde daraus nicht Schlau. Was ist hier Falsch. Und wie Chris meinte bekomme ich Seitlich noch einen Radius hin. Gruß Garry Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Chris C. Mitglied 3D-CAD Freelancer

 Beiträge: 697 Registriert: 14.12.2004
|
erstellt am: 04. Aug. 2005 17:24 <-- editieren / zitieren --> Unities abgeben:          Nur für Garry
Hoi Garry Guckst du oben. Eben des geht net. Aber die Uebersetzung der Fehlermeldung ist, das dein Einbeulradius grösser als die Blechdicke sein muss. R>s ------------------ mit freundlichen Schweizergrüssen Chris Carlyle albeite flölich, ohne mullen und knullen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sw4you Mitglied

 Beiträge: 226 Registriert: 19.02.2002 SOLIDWORKS 2019 Windows 10
|
erstellt am: 04. Aug. 2005 17:30 <-- editieren / zitieren --> Unities abgeben:          Nur für Garry
Hallo Garry Ich gege davon aus, dass Du versuchst die Prägung zu verrunden. Der Radius muss gleich oder grösser als die Blechdicke sein. Ist er kleiner, kommt die Fehlermeldung. ------------------ Grüsse sw4you Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Garry Mitglied Techniker/Konstrukteur

 Beiträge: 684 Registriert: 05.03.2003 WIN10 (64bit), SWX 2021 Premium SP5.1, PDM-Pro2021 , XEON W-3225-3,7GHz 128GB, NVidia RT6000 SpacePilot Pro, SSD500GB Office 365
|
erstellt am: 04. Aug. 2005 17:43 <-- editieren / zitieren --> Unities abgeben:
Hallo sw4you, so habe jetzt Versucht das für 2.1mm Blechdicke hinzubekommen aber den Radius, keinen Plan was ich da Falsch mache. Es macht sich langsam Frust breit. Habe das Teil mal Angehäng wenn du mal danach schauen könntest. Gruß Garry Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sw4you Mitglied

 Beiträge: 226 Registriert: 19.02.2002 SOLIDWORKS 2019 Windows 10
|
erstellt am: 04. Aug. 2005 17:56 <-- editieren / zitieren --> Unities abgeben:          Nur für Garry
Hallo Garry Du musst bei der Prägung den Paramter 2.5mm mal auf 3mm ändern. Dann geht es schon mal ohne Fehlermeldung. Du wirst dann sehen, dass Du vergessen hast eine Fläche mit der "Zauberfarbe rot" einzufärben. Einzig bei den Fasen scheint etwas nicht zu gehen.
------------------ Grüsse sw4you Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sw4you Mitglied

 Beiträge: 226 Registriert: 19.02.2002 SOLIDWORKS 2019 Windows 10
|
erstellt am: 04. Aug. 2005 18:07 <-- editieren / zitieren --> Unities abgeben:          Nur für Garry
|
Garry Mitglied Techniker/Konstrukteur

 Beiträge: 684 Registriert: 05.03.2003 WIN10 (64bit), SWX 2021 Premium SP5.1, PDM-Pro2021 , XEON W-3225-3,7GHz 128GB, NVidia RT6000 SpacePilot Pro, SSD500GB Office 365
|
erstellt am: 04. Aug. 2005 18:29 <-- editieren / zitieren --> Unities abgeben:
|
sw4you Mitglied

 Beiträge: 226 Registriert: 19.02.2002 SOLIDWORKS 2019 Windows 10
|
erstellt am: 04. Aug. 2005 18:34 <-- editieren / zitieren --> Unities abgeben:          Nur für Garry
Hallo Garry Zitat: Original erstellt von Garry:
kann man seitlich das ganze jetzt nicht mehr Verrunden. Ich bekomme es nicht hin.
Wenn ich jetzt noch wüsste, was Du damit meinst
------------------ Grüsse sw4you Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Garry Mitglied Techniker/Konstrukteur

 Beiträge: 684 Registriert: 05.03.2003 WIN10 (64bit), SWX 2021 Premium SP5.1, PDM-Pro2021 , XEON W-3225-3,7GHz 128GB, NVidia RT6000 SpacePilot Pro, SSD500GB Office 365
|
erstellt am: 04. Aug. 2005 18:45 <-- editieren / zitieren --> Unities abgeben:
Zitat: Original erstellt von sw4you: Hallo GarryIch gege davon aus, dass Du versuchst die Prägung zu verrunden. Der Radius muss gleich oder grösser als die Blechdicke sein. Ist er kleiner, kommt die Fehlermeldung.
Hy sw4you,

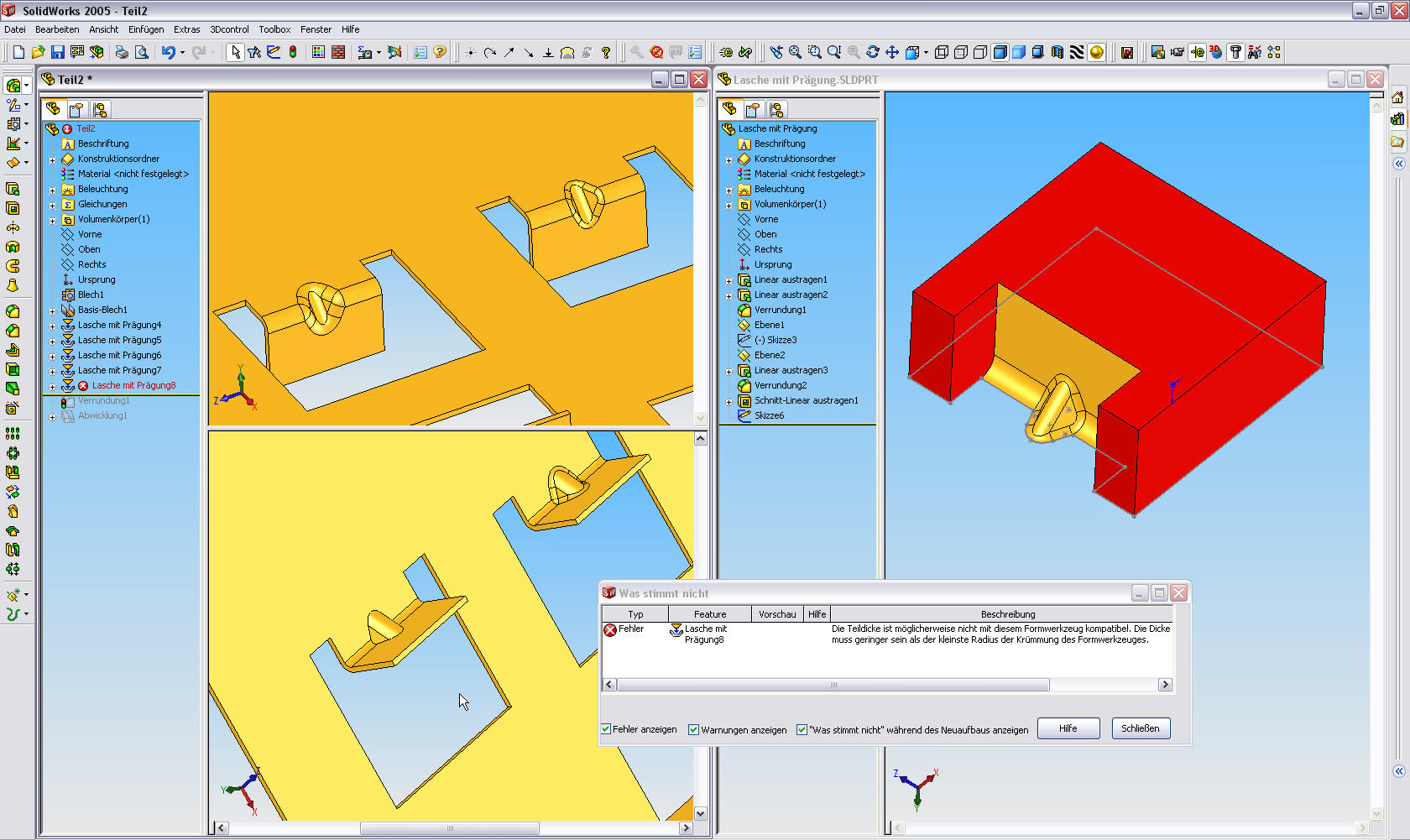

du hast doch im vorigen Bild(zitatoben) Prägung1.jpd so schön die Radien aussenrum bekommen(Ringsrum) bekommt man das Bei 2.1mm Blech nicht hin.Wenn ich das verrunden will so wie Du auf dem Bild bekomme ich immer eine Fehlermeldung. Gruß
Garry Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sw4you Mitglied

 Beiträge: 226 Registriert: 19.02.2002 SOLIDWORKS 2019 Windows 10
|
erstellt am: 04. Aug. 2005 19:10 <-- editieren / zitieren --> Unities abgeben:          Nur für Garry
Hallo Garry Jetzt mache ich definitv Feierabend. In der Beilage ein korrigiertes Werkzeug. Es funktionert sogar mit einem R2. Wie gesagt gleich oder grösser. Ist Dein Blech wirklich 2mm dick? Schönen Abend
------------------ Grüsse sw4you Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
s.giehl Mitglied Ingenieur Maschinenbau/Fahrzeugtechnik

 Beiträge: 698 Registriert: 10.07.2002 THINK DEEP
|
erstellt am: 04. Aug. 2005 19:21 <-- editieren / zitieren --> Unities abgeben:          Nur für Garry
Das sind ja schöne Beispiele. Zur Vorgehensweise möcht ich gerne noch anmerken, daß es relativ wichtig ist, die Farbe rot, die zugeordnet werden soll, auf die Flächen anzuwenden und nicht auf die Features. Sind die Farben nur den Features zugeordnet bekommt man so eigenartige Ergebnisse, wie die 2 Laschen in den Fasen. Auch die Fehlermeldung mit dem Verrundungsradius stammt daher. ------------------ Stefan Giehl TDG Technische Dienstverlening Giehl
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Garry Mitglied Techniker/Konstrukteur

 Beiträge: 684 Registriert: 05.03.2003 WIN10 (64bit), SWX 2021 Premium SP5.1, PDM-Pro2021 , XEON W-3225-3,7GHz 128GB, NVidia RT6000 SpacePilot Pro, SSD500GB Office 365
|
erstellt am: 04. Aug. 2005 19:21 <-- editieren / zitieren --> Unities abgeben:
Hy sw4you, Ja Blech ist 2mm wir Arbeiten nur in dem Breich und SWX haben wir seit ca 3 Monaten deswegen meine Fragen, mit Werkzeug erstellen habe ich mich noch nicht Befasst. Werde jetzt auch Feierabend machen. Dir möchte ich noch Danken für die Mühe. Gruß Garry Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
