Thema: Teile hinter Glas, nicht mehr sichtbar in 2D (3589 mal gelesen)
|
rhrumpel Mitglied Konstrukteur
Beiträge: 648 Registriert: 21.03.2004 Firma: SWX 2017 Premium SP3.0 (Primär) SWX 2021 Premium SP3.0 Lenovo P70 32 GB RAM i7-6820HQ 2,7Ghz Quadro M4000M WIN10 PRO 64bit 3d Connexion SpacePilot
|
erstellt am: 19. Jul. 2005 09:27 <-- editieren / zitieren --> Unities abgeben:

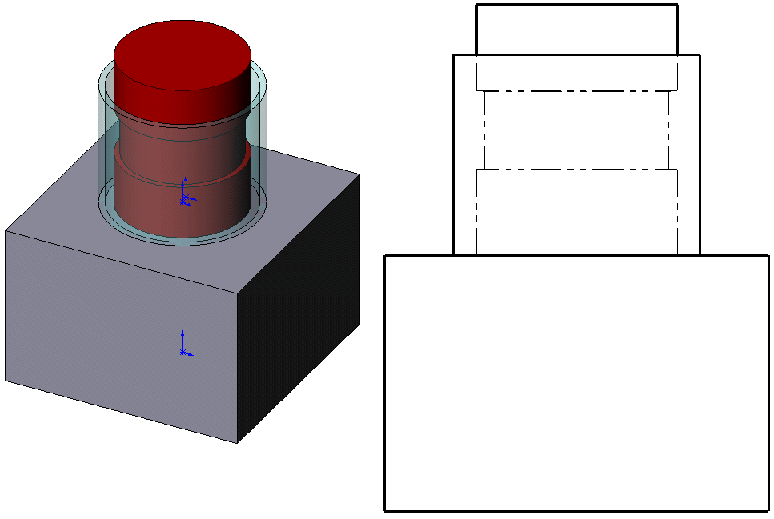

Hallo miteinander ! Folgendes Problem: Man stelle sich ein Fieberthermometer vor. Für die jüngeren: Es gab früher welche aus Glaskörpern mit innen liegender Skala. Wenn ich nun ein Glasrohr habe und innen sagen wir mal eine Schraube (ich weiß ist unsinnig, aber ein einfaches Beispiel), verschwindet bei mir die Schraube in der 2D-Zeichnung, obwohl ich als Material "Glas" aus der Solidworksdatenbank ausgewählt habe. Ich muß aber die Schraube im 2D sehen können. Ich kann antürlich zur Erstellung der 2D-Zeichnung das Glasrohr ausblenden, aber das will ich nicht, da ich die Körperkanten des Rohres für die Bemaßung (Form-Lage-Toleranz) benötige. Im 3D ist das alles kein Problem, da die Schraube sichtbar bleibt. Einstellungen unter Farbe: Transparenz 0,85 Umgebung: 0,52 Diffusion: 0,80 Spiegeleffekt: 1,00 Glanz: 0,40 Emissionsgrad: 0,00 Habe auch hier schon einige Einstellungen versucht, ohne Erfolg. Hat da jemand Erfahrung? Gruß Ralf Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jan Mitglied Dipl.-Ing.
Beiträge: 1270 Registriert: 23.12.2000 Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022 Priv. Dell M7740 16GB, nVidia , Win10, SW 2012, SW 2021 und SW 2022 Prem.
|
erstellt am: 19. Jul. 2005 09:36 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
Moin, bei der 2D Ableitung ist es egal, welchen Werkstoff Du für ein Teil definiert hast! Es wird im Modus "Verdeckte Kanten ausgeblendet" alles was hinter dem Teil/Körper liegt ausgeblendet! Du hast verschiedenen Möglichkeiten in der ZG dies anzupassen! 1. Einen Ausbruch 2. Die verdeckten Kanten des Teile anzeigen lassen 3. einen Schnitt erzeugen usw. Jan
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Johannes Anacker Mitglied Leiter Produktmarketing
Beiträge: 1046 Registriert: 18.05.2000 SOLIDWORKS 2016 Premium mit allen SWX-Addons mit Windows 7 auf DELL Precision M6600
|
erstellt am: 19. Jul. 2005 09:38 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
Hallo rhrumpel, auf der Zeichnung werden die Modelle als Linienmodell dargestellt, diese lassen sich nicht transparent darstellen. Abhilfe wäre: 1. die Ansichten im schattierten Modus anzuzeigen 2. per rechter Maustaste auf der Schraube dessen verdeckte Kanten einzublenden oder 3. einen Ausbruch in der entspr. Ansicht zu erstellen. HTH! ------------------ Johannes Anacker Sales Support SolidLine AG SolidLine AG - Supportportal Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Tide Moderator -
Beiträge: 4978 Registriert: 06.08.2001 Sehr seltsame Dinge passiern <Klaus Lage - Toy Story> .-)
|
erstellt am: 19. Jul. 2005 10:08 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
Hallo Ralf, einen hätt' ich auch noch: Wenn Du die Schnittansicht erzeugt hast, kannst Du auch Komponenten vom Schnitt ausschließen - in Deinem Beispiel die Schraube, das Glasrohr halt im Schnitt HTH & bis demnäx, Ralf ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Doc Snyder Ehrenmitglied V.I.P. h.c. Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen
Beiträge: 13310 Registriert: 02.04.2004 Inventor 2018.1.2 W7pro64 F-Secure-Safe Dell-M4600 2,13GHz 8GB Quadro2000M 15,4"1920x1080, am Dock: 27"2560x1440 MS-IntelliMouse-Optical SpacePilotClassic
|
erstellt am: 19. Jul. 2005 11:52 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
Hi Ihr! Habt Ihr in SWX nicht auch so etwas wie Phantommodus? Mit Inventor könnte ich dem Glasrohr die Eigenschaft "Referenz" verpassen, dann würde es auf der Zeichnung mit Strich-Doppelpunkt-Linien dargestellt, würde nichts anderes verdecken und würde auch selber nicht verdeckt (außer durch andere Referenzteile). Das ginge also auch für die Schraube. Normgemäß werden solche Details übrigen mittels Schnitt oder Ausbruch darsgestellt. Gruß Roland Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Peter Stöckl Mitglied Personalbereitstellung
Beiträge: 34 Registriert: 08.05.2001
|
erstellt am: 19. Jul. 2005 12:48 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel

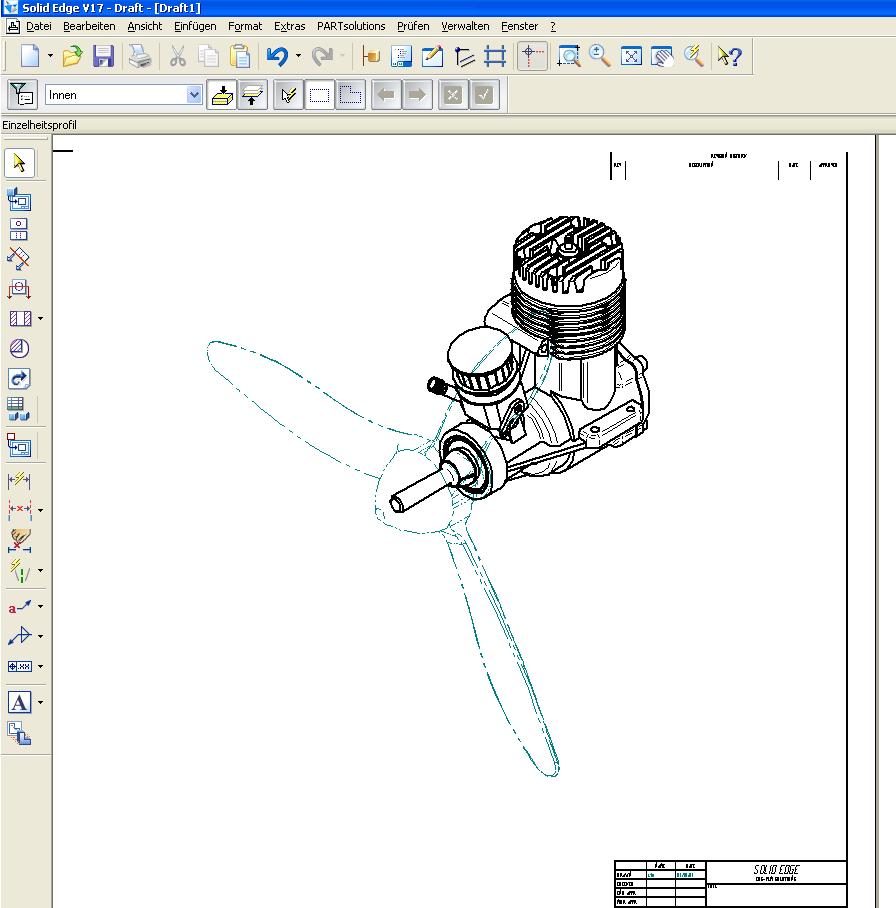

Hallo Leute, Teile als Referenz anzeigen war in Solid Edge eine Neuigkeit der V14...die Technik is nicht mal neu (V14 kam Mitte 2003 raus). Automatisch werden dann die Kanten von Teilen die hinter solchen Referenzteilen nicht mehr als verdeckt dargestellt (siehe Bild). Geht übrigens auch in allen Varianten der Anzeite (schattiert, Graustufen usw.) Ohne diese Funktion wirds wohl knifflig werden. mfg, www.acam.at ------------------ Peter Stöckl ACAM Systemautomation GmbH www.acam.at Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Johannes Anacker Mitglied Leiter Produktmarketing
Beiträge: 1046 Registriert: 18.05.2000 SOLIDWORKS 2016 Premium mit allen SWX-Addons mit Windows 7 auf DELL Precision M6600
|
erstellt am: 19. Jul. 2005 13:35 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
Zitat: Original erstellt von Peter Stöckl: Hallo Leute,Teile als Referenz anzeigen war in Solid Edge eine Neuigkeit der V14...die Technik is nicht mal neu (V14 kam Mitte 2003 raus). Automatisch werden dann die Kanten von Teilen die hinter solchen Referenzteilen nicht mehr als verdeckt dargestellt (siehe Bild). Geht übrigens auch in allen Varianten der Anzeite (schattiert, Graustufen usw.) Ohne diese Funktion wirds wohl knifflig werden. mfg, www.acam.at
Ich könnt wetten, daß geht im Inventor schon seit Anfang 2003 ! ------------------ Johannes Anacker Sales Support SolidLine AG SolidLine AG - Supportportal Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Doc Snyder Ehrenmitglied V.I.P. h.c. Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen
Beiträge: 13310 Registriert: 02.04.2004 Inventor 2018.1.2 W7pro64 F-Secure-Safe Dell-M4600 2,13GHz 8GB Quadro2000M 15,4"1920x1080, am Dock: 27"2560x1440 MS-IntelliMouse-Optical SpacePilotClassic
|
erstellt am: 19. Jul. 2005 13:59 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
Ey, Peace, Brüder! Wollt Ihr etwa wieder die alten Streitereien anfangen "aber mein CAD ist besser", bzw. noch toller "aber das was ich verkaufe ist besser" inclusive Vollqoute. Das brauchen wir weder hier noch sonstwo! Es geht hier darum, welche Darstellungsmöglichkeiten Ralf rhrumpel nutzen kann, und ich wollte nur fragen bzw. anregen zu prüfen, ob Solidworks das kann, was ich beschrieben habe. Ich erwarte, dass es das kann, denn Solidworks ist, so weit ich weiß, ein sehr gutes Programm. Friedliche Grüße Roland Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Tide Moderator -
Beiträge: 4978 Registriert: 06.08.2001 Sehr seltsame Dinge passiern <Klaus Lage - Toy Story> .-)
|
erstellt am: 19. Jul. 2005 14:07 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
Zitat: Original erstellt von Doc Snyder: ...so etwas wie Phantommodus?...

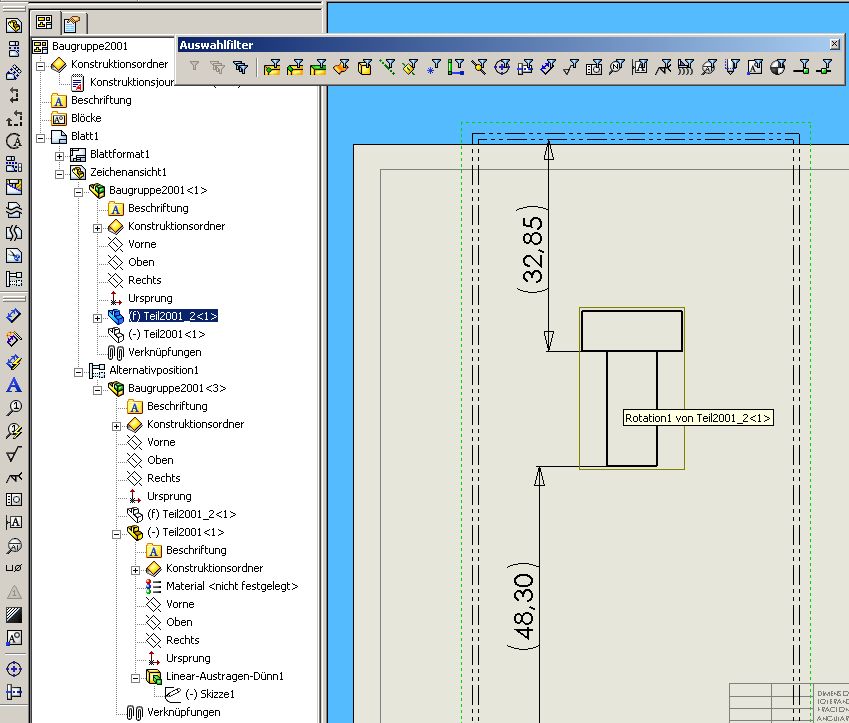

So ist es Roland Der Fantomas heißt in SolidWorks Alternativpositionsansicht. Zitat: Original erstellt von Peter Stöckl: ...in Solid Edge eine Neuigkeit der V14...die Technik is nicht mal neu (V14 kam Mitte 2003 raus)...
Den gibt's übrigens seit Ende 2001 in SolidWorks nach Österreich Zitat: Original erstellt von Doc Snyder: ...und ich wollte nur fragen bzw. anregen zu prüfen, ob Solidworks das kann, was ich beschrieben habe...
Ich hatte zwar nicht die Idee - aber es geht Beste Grüße & bis demnäx, Ralf ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
KMassler Ehrenmitglied V.I.P. h.c. CAD Admin + Mädchen für Alles...
Beiträge: 2675 Registriert: 06.11.2000 SolidWorks Start 1999 ** CSWP 01/2008 ** ------------------ Zuletzt beruflich: - SWX2020 SP5; - SAP/PLM+ECTR; - DriveWorks Pro; - Programmierung: VBA, aktuell Visual Studio 2022/VB.Net ------------------ ab 2024 (privat): Onshape und anderes
|
erstellt am: 19. Jul. 2005 15:18 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
|
rhrumpel Mitglied Konstrukteur
Beiträge: 648 Registriert: 21.03.2004 Firma: SWX 2017 Premium SP3.0 (Primär) SWX 2021 Premium SP3.0 Lenovo P70 32 GB RAM i7-6820HQ 2,7Ghz Quadro M4000M WIN10 PRO 64bit 3d Connexion SpacePilot
|
erstellt am: 19. Jul. 2005 15:29 <-- editieren / zitieren --> Unities abgeben:
Erstmal an alle vielen Dank ! So langsam glaube ich wieder an das Forum ! Die Tips von Ralf Tide und KMassler werde ich wohl versuchen umsetzen. Ich werde probieren mir eine Dokumentvorlage für diesen speziellen Fall zu erstellen in der ich die Linienart austausche. Gestrichelt kommt in diesem Fall nicht gut rüber. Unities kommen noch, schon alleine weil Ihr die Demen.. äh Inventoren mal wieder vorgeführt habt (Grins) Gruß Ralf Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Doc Snyder Ehrenmitglied V.I.P. h.c. Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen
Beiträge: 13310 Registriert: 02.04.2004 Inventor 2018.1.2 W7pro64 F-Secure-Safe Dell-M4600 2,13GHz 8GB Quadro2000M 15,4"1920x1080, am Dock: 27"2560x1440 MS-IntelliMouse-Optical SpacePilotClassic
|
erstellt am: 19. Jul. 2005 16:50 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
Zitat: Original erstellt von rhrumpel: ...alleine weil Ihr die Demen.. äh Inventoren mal wieder vorgeführt habt (Grins)
Nanana, jetzt fang Du auch noch an! Auch mit "grins", diese Bemerkungen finde ich vollkommen unnötig und noch dazu unzutreffend! Ich finde, das einfache Umschalten einer Bauteileigenschaft ist viel einfacher, als eine zweite Konfiguration darüber zu legen (was mit Inventor übrigens ebenso geht). Wie richtet Ihr die aus? Oder sitzt die automatisch am Platz? In IV ist eine alternative Stellung (ab IV9, also seit 2004 verfügbar) auf der Zecihnung immer eine gesonderte und damit frei verschiebbare Ansicht. Ansonsten: es ist und bleibt ein verdecktes Teil, von "sichtbar" ist nicht die Rede. Da gibt es nix zu deuteln. Verdeckte Kanten werden nach Norm in technischen Zeichnungen gar nicht oder gestrichelt gezeichnet. Technische Zeichnungen sind Abstraktionen nach bestimmten Regeln. Alles andere ist Bildermacherei. Gruß Roland Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied | |
KMassler Ehrenmitglied V.I.P. h.c. CAD Admin + Mädchen für Alles...
Beiträge: 2675 Registriert: 06.11.2000 SolidWorks Start 1999 ** CSWP 01/2008 ** ------------------ Zuletzt beruflich: - SWX2020 SP5; - SAP/PLM+ECTR; - DriveWorks Pro; - Programmierung: VBA, aktuell Visual Studio 2022/VB.Net ------------------ ab 2024 (privat): Onshape und anderes
|
erstellt am: 20. Jul. 2005 08:13 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
Zitat: Original erstellt von Doc Snyder: ...Ich finde, das einfache Umschalten einer Bauteileigenschaft ist viel einfacher, als eine zweite Konfiguration darüber zu legen (was mit Inventor übrigens ebenso geht). Wie richtet Ihr die aus? Oder sitzt die automatisch am Platz? In IV ist eine alternative Stellung (ab IV9, also seit 2004 verfügbar) auf der Zecihnung immer eine gesonderte und damit frei verschiebbare Ansicht. ...
Es ist keine zusätzliche Ansicht, sondern nur eine zusätzliche Darstellung in einer bestehenden Konfiguration mit Strichpunktlinien, eigentlich - wie der Name "Alternativposition" schon sagt - dazu gedacht, in Baugruppendarstellungen unterschiedliche Zustände in einer einzigen Ansicht darzuustellen. Ergo muss auch nichts positioniert werden. ------------------ Klaus Danke für deinen Besuch in meinem Gästebuch! www.al-ko.de privat... ForumsChat: Schau doch mal hier rein, wenn du Zeit hast... Saga of Ryzom Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kalle Mitglied Student
Beiträge: 706 Registriert: 14.04.2002
|
erstellt am: 20. Jul. 2005 09:26 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
Aheu, aber an sich sind die Lösungen in SolidWorks für dieses Problem trotzdem alles nur irgendwelche Umwege. Ich finde diese Problematik in SolidEdge und Inventor definitiv besser gelöst. Natürlich kann man sich meistens irgendwie helfen, aber eine extra Konfiguration erstellen obwohl es mit einem Rechts- und einem Linksklick in der Zeichnung auch gehen sollte halte ich für zu aufwändig. Ebenso die Lösung mit der Schnittansicht. Wenn ich keine Schnittansicht brauche, warum sollte ich dann eine erstellen? Bis dann, Kalle ------------------ ----------------------------------------- Es gibt immer mehr Lösungen als Probleme. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
KMassler Ehrenmitglied V.I.P. h.c. CAD Admin + Mädchen für Alles...
Beiträge: 2675 Registriert: 06.11.2000 SolidWorks Start 1999 ** CSWP 01/2008 ** ------------------ Zuletzt beruflich: - SWX2020 SP5; - SAP/PLM+ECTR; - DriveWorks Pro; - Programmierung: VBA, aktuell Visual Studio 2022/VB.Net ------------------ ab 2024 (privat): Onshape und anderes
|
erstellt am: 20. Jul. 2005 09:42 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
|
Christian_W Ehrenmitglied V.I.P. h.c. Konstrukteur (Dipl-Ing)
Beiträge: 3189 Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11 (SWX2016, SWX2012) proAlpha6.2e00/calinkV9 (Tactonworks) (Medusa7, NesCAD2010, solidEdge19)
|
erstellt am: 03. Mrz. 2008 13:05 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel

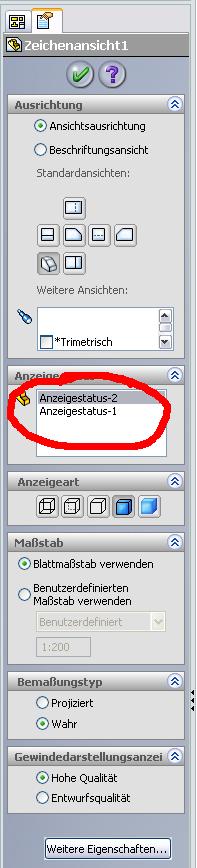

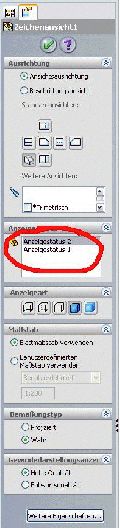

Hallo, geht das eigentlich auch mit Ansichtsstatuten? Wenn ich es richtig verstanden habe sparen die ja deutlich Rechenzeit, weil dafür kein kpl. neues Modell aufgebaut wird, bei einer Konfiguration aber schon ... .... p.s. Transparent ist nicht immer transparent - jedenfalls nicht bei SWX .... Gruß, Christian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
dopplerm Ehrenmitglied V.I.P. h.c. Konstrukteur
Beiträge: 3592 Registriert: 11.02.2005 Win 10 SWX 2019 SP 5.0
|
erstellt am: 03. Mrz. 2008 13:29 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
@ Peter Stöckl na hallo! was treibst du dich in meinem lieblingsforum rum auch wenn ich nur mehr selten hier bin.... warum wohl wird zeit, das ich mehr ins se forum schaue naja, viel spass noch werden uns sicher wieder hören lg martin ------------------ Bin jetzt auch unter Skype erreichbar , einfach nach Martin Doppler in Wien suchen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wildcad Mitglied Konstrukteur
Beiträge: 469 Registriert: 13.01.2005 Core 2 Duo E8600 8 Gb RAM Quadro FX3500 Win PRO x64 SP2 SWX 2006 SP 5.1 SWX 2007 SP 5.0 SWX 2008 SP 5.0 Office 2003
|
erstellt am: 03. Mrz. 2008 13:34 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
@dopplerm Der Post war von 2005 Zitat: Original erstellt von dopplerm: @ Peter Stöckl
@Christian_W Einen zusätzlichen Anzeigemodus definieren und in der Zeichnung auswählen---> ------------------ Grüße David [Diese Nachricht wurde von wildcad am 03. Mrz. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
KMassler Ehrenmitglied V.I.P. h.c. CAD Admin + Mädchen für Alles...
Beiträge: 2675 Registriert: 06.11.2000 SolidWorks Start 1999 ** CSWP 01/2008 ** ------------------ Zuletzt beruflich: - SWX2020 SP5; - SAP/PLM+ECTR; - DriveWorks Pro; - Programmierung: VBA, aktuell Visual Studio 2022/VB.Net ------------------ ab 2024 (privat): Onshape und anderes
|
erstellt am: 03. Mrz. 2008 13:38 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
|
micha01 Mitglied Konstrukteur
Beiträge: 432 Registriert: 19.06.2006 SWX 2020 SP5 HP Z-Book G9
|
erstellt am: 03. Mrz. 2008 13:44 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
Für solche Verdeckten Dinge nehme ich öfters den Befehl "Elemente übernehmen". Estmal Drahtdarstellung wählen, dann Kanten übernehmen Und zum Schluss wieder auf sichtbare kanten stellen. Die 2-D-Linien sind dan auch einigermaßen referenziert. HAupsächlich um die Orientierung zu erleichtern, wenn eine Schnitt als solcher keinen Informationsgewinn bringt. ------------------ Grüße, Micha __________________________ Ich mach' doch nur Pro/E http://www.phoenix-tec.de Doch manchmal auch SW Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wildcad Mitglied Konstrukteur
Beiträge: 469 Registriert: 13.01.2005 Core 2 Duo E8600 8 Gb RAM Quadro FX3500 Win PRO x64 SP2 SWX 2006 SP 5.1 SWX 2007 SP 5.0 SWX 2008 SP 5.0 Office 2003
|
erstellt am: 03. Mrz. 2008 13:46 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
Zitat: Original erstellt von KMassler: In der Zeichnung geht's nur wie beschrieben: - Alternativposition - Schnitt - unsichtbare einblenden
Es geht auch noch anders (Über Anzeigestatus und Schattierter Modus)---> ------------------ Grüße David [Diese Nachricht wurde von wildcad am 03. Mrz. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian_W Ehrenmitglied V.I.P. h.c. Konstrukteur (Dipl-Ing)
Beiträge: 3189 Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11 (SWX2016, SWX2012) proAlpha6.2e00/calinkV9 (Tactonworks) (Medusa7, NesCAD2010, solidEdge19)
|
erstellt am: 03. Mrz. 2008 13:50 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
die SWX -Funktion "Alternativposition" scheint also nur mit Konfigurationen zu gehen. ich habs bisher mit Anzeigestatus gemacht und Linientyp der angrenzenden Teilekanten auf Phantom. Bei geeigneten Schnitten ist das ja auch kein Problem. die SWX-Funktion "Alternativposition" hab ich bisher noch nicht genutzt, irgendwann ist immer das erste mal ... aber bei großen Baugruppen dachte ich, besser nicht Konfigurationen extra .... Danke @martin - schau mal in sein Profil .... letzter Beitrag 2005 ....
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian_W Ehrenmitglied V.I.P. h.c. Konstrukteur (Dipl-Ing)
Beiträge: 3189 Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11 (SWX2016, SWX2012) proAlpha6.2e00/calinkV9 (Tactonworks) (Medusa7, NesCAD2010, solidEdge19)
|
erstellt am: 03. Mrz. 2008 13:53 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
Zitat: Original erstellt von KMassler: Es bleibt dabei: Teil ist Teil und verdeckt ist verdeckt. Das mit der transparenten Darstellung geht nur im Modell- egal auf welchem Weg.
... Und bei der TIFF - Erzeugung ... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ess-jay Mitglied Konstrukteur/ CAD-Admin/BOFH
Beiträge: 681 Registriert: 28.04.2005 Dell Precision T5500 Windows 7 64 bit 24GB RAM, NVidia Quadro 5000 SW 2010 SP4.0 ME10 17.00 3DConnexion Spaceexplorer Office 2007
|
erstellt am: 03. Mrz. 2008 13:55 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
Zitat: Original erstellt von micha01: Für solche Verdeckten Dinge nehme ich öfters den Befehl "Elemente übernehmen". Estmal Drahtdarstellung wählen, dann Kanten übernehmen Und zum Schluss wieder auf sichtbare kanten stellen. Die 2-D-Linien sind dan auch einigermaßen referenziert.
AAAARRRRGGHHHH.....*röchel* Luft...Sauerstoff...Riechsalz... Ich hoffe, du arbeitest allein an deinen Zeichnungen...bei uns würden die Kollegen dich mit Strick und Pferd zum nächsten Baum treiben. ------------------ "Optimismus ist lediglich ein Mangel an Informationen" Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
KMassler Ehrenmitglied V.I.P. h.c. CAD Admin + Mädchen für Alles...
Beiträge: 2675 Registriert: 06.11.2000 SolidWorks Start 1999 ** CSWP 01/2008 ** ------------------ Zuletzt beruflich: - SWX2020 SP5; - SAP/PLM+ECTR; - DriveWorks Pro; - Programmierung: VBA, aktuell Visual Studio 2022/VB.Net ------------------ ab 2024 (privat): Onshape und anderes
|
erstellt am: 03. Mrz. 2008 14:15 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
Zitat: Original erstellt von wildcad: Es geht auch noch anders (Über Anzeigestatus und Schattierter Modus)--->
Ah..ja..naja. Schattierte Darstellungen haben aber in Zeichnungen eigentlich nix verloren. Wir erzeugen für unsere Fertigung per PLM immer noch eine Tiff-Datei (Schwarz-weiß, Fax G4) von den 2D-Zeichnungen, da wird sowas grundsätzlich zum schwarzen Loch..äh..Fleck. Zitat: Original erstellt von Christian_W: ... Und bei der TIFF - Erzeugung ... ;)
?? Das hab ich jetzt nicht verstanden
------------------ Klaus www.al-ko.com | mein Gästebuch | privat... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wildcad Mitglied Konstrukteur
Beiträge: 469 Registriert: 13.01.2005 Core 2 Duo E8600 8 Gb RAM Quadro FX3500 Win PRO x64 SP2 SWX 2006 SP 5.1 SWX 2007 SP 5.0 SWX 2008 SP 5.0 Office 2003
|
erstellt am: 03. Mrz. 2008 14:18 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
Zitat: Original erstellt von KMassler: Schattierte Darstellungen haben aber in Zeichnungen eigentlich nix verloren.
Ansichtssache, es gibt ja auch färbige Ausdrucke BTW Schattierter Modus (ohne Kanten) ist die schnellste Anzeigeart (verwenden wir zum Erstellen) ------------------ Grüße David Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
KMassler Ehrenmitglied V.I.P. h.c. CAD Admin + Mädchen für Alles...
Beiträge: 2675 Registriert: 06.11.2000 SolidWorks Start 1999 ** CSWP 01/2008 ** ------------------ Zuletzt beruflich: - SWX2020 SP5; - SAP/PLM+ECTR; - DriveWorks Pro; - Programmierung: VBA, aktuell Visual Studio 2022/VB.Net ------------------ ab 2024 (privat): Onshape und anderes
|
erstellt am: 03. Mrz. 2008 14:28 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
Zitat: Original erstellt von wildcad: Ansichtssache, es gibt ja auch färbige Ausdrucke ;) ...
Wie gesagt: wir machen unsere schwarz-weiß-tiffs..da ist nix mehr farbig. Und versuch mal, sowas schnell jemandem zu faxen (falls du den Begriff noch kennst ;) ). Meinst du der empfänger erkennt da noch was? Zitat: Original erstellt von wildcad: BTW Schattierter Modus (ohne Kanten) ist die schnellste Anzeigeart (verwenden wir zum Erstellen)
Stimmt. Und sieht auch viel "smoother" aus als mit Kanten. Aber wenn es ums Detail geht, ist's mit Kanten doch aussagekräftiger. Drum verwenden wir im Modell eigentlich immer schattiert mit Kanten, ist Geschmackssache und als solches dem User überlassen. Aber- wie gesagt: nix schattiertes in Zeichnungen. Bei uns. Basta. Und ohne Schattierung hat Rhumpel weiterhin sein Problem. ------------------ Klaus www.al-ko.com | mein Gästebuch | privat... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
micha01 Mitglied Konstrukteur
Beiträge: 432 Registriert: 19.06.2006 SWX 2020 SP5 HP Z-Book G9
|
erstellt am: 03. Mrz. 2008 15:26 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
Was issn so schlimm an meiner Lösung? Wenns dem TE hilft....(Is sicher selbst drauf gekommen...) Der Zeichnungmodus in SWX ist bisweilen etwas windig. Da freut sich der User über jede Möglichkeit Dem Werker das leben etwas zu machen. ------------------ Grüße, Micha __________________________ Ich mach' doch nur Pro/E http://www.phoenix-tec.de Doch manchmal auch SW Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian_W Ehrenmitglied V.I.P. h.c. Konstrukteur (Dipl-Ing)
Beiträge: 3189 Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11 (SWX2016, SWX2012) proAlpha6.2e00/calinkV9 (Tactonworks) (Medusa7, NesCAD2010, solidEdge19)
|
erstellt am: 03. Mrz. 2008 17:20 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
Zitat: Original erstellt von KMassler: ?? Das hab ich jetzt nicht verstanden

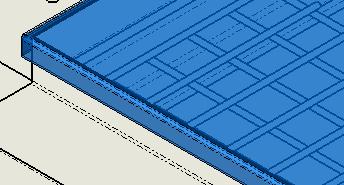

ich hatte die Ansicht auf Entwurf stehen. da schimmerte es bei tiff durch ... Schönen Feierabend euch allen Christian
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
dopplerm Ehrenmitglied V.I.P. h.c. Konstrukteur
Beiträge: 3592 Registriert: 11.02.2005 Win 10 SWX 2019 SP 5.0
|
erstellt am: 03. Mrz. 2008 19:55 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
|
wildcad Mitglied Konstrukteur
Beiträge: 469 Registriert: 13.01.2005 Core 2 Duo E8600 8 Gb RAM Quadro FX3500 Win PRO x64 SP2 SWX 2006 SP 5.1 SWX 2007 SP 5.0 SWX 2008 SP 5.0 Office 2003
|
erstellt am: 03. Mrz. 2008 22:48 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
|
sonti Mitglied dipl. Masch.-Ing.
Beiträge: 1175 Registriert: 26.01.2007 Solid Works 2017 SP5 Inventor 2015 Windows 10 SWX (mein Liebling)
|
erstellt am: 04. Mrz. 2008 07:54 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
Hallo Und überhaupt, was soll das. Schattiert mit Kanten ist doch wohl die einfachste Lösung..... Erstens,man sieht alles, und in der Stückliste werden die Teile auch alle erkannt und zweitens,der Bildaufbau ist auch noch viel schneller. Gruss Sonti Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian_W Ehrenmitglied V.I.P. h.c. Konstrukteur (Dipl-Ing)
Beiträge: 3189 Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11 (SWX2016, SWX2012) proAlpha6.2e00/calinkV9 (Tactonworks) (Medusa7, NesCAD2010, solidEdge19)
|
erstellt am: 04. Mrz. 2008 09:27 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
|
TitusTiger Mitglied Modell- u. Formenbau
Beiträge: 58 Registriert: 08.12.2007 aktuelle HW werden in Kürze ergänzt
|
erstellt am: 04. Mrz. 2008 09:47 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
Hallo, Emissionsgrad: 0,00 ??? Nach TESTO Emissionsgradtabelle hat Glas einen Emissionsgrad von 0.94 Ob das allerdings etwas mit dem eigentlichen Problem der Darstellung zu tun hat, kann ich leider nicht sagen. Grüße ------------------ Ingo Kintzel Entwicklung u. Fertigung elektroakustischer Übertragungsanlagen / mech. Musterbau Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rhrumpel Mitglied Konstrukteur
Beiträge: 648 Registriert: 21.03.2004 Firma: SWX 2017 Premium SP3.0 (Primär) SWX 2021 Premium SP3.0 Lenovo P70 32 GB RAM i7-6820HQ 2,7Ghz Quadro M4000M WIN10 PRO 64bit 3d Connexion SpacePilot
|
erstellt am: 04. Mrz. 2008 20:09 <-- editieren / zitieren --> Unities abgeben:
Is ja krass, ich dachte ich guck nicht richtig als mein Postfach ob der Antworten überquillt. Ich mache das mittlerweile ganz einfach. Ich blende in der Ansicht die Transparente Komponente einfach aus und schreibe das an die Ansicht ran. Ist bei meinen Teilen kein Problem. Die Darstellung ist genauso, als wäre das Glas vorhanden. Da brauche ich keine zusätzliche Konfigurationen oder Alternative Ansichten. Ansicht auswählen--> In den Featurebaumwechseln--> Komponente auswählen--> RMT --> Komponente Ausblenden --> Fertig ! Hoffend das mein Posteingang sich wieder beruhigt [Edit] Achso, die Bemaßung habe ich mittlerweile durch Umstellung der Ansichten anders gelöst. [/Edit] Gruß Ralf ------------------ Die Faulheit hat der Herr vor den Verstand gesetzt. [Diese Nachricht wurde von rhrumpel am 04. Mrz. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
KMassler Ehrenmitglied V.I.P. h.c. CAD Admin + Mädchen für Alles...
Beiträge: 2675 Registriert: 06.11.2000 SolidWorks Start 1999 ** CSWP 01/2008 ** ------------------ Zuletzt beruflich: - SWX2020 SP5; - SAP/PLM+ECTR; - DriveWorks Pro; - Programmierung: VBA, aktuell Visual Studio 2022/VB.Net ------------------ ab 2024 (privat): Onshape und anderes
|
erstellt am: 05. Mrz. 2008 07:44 <-- editieren / zitieren --> Unities abgeben: Nur für rhrumpel
|
