Hallo liebe Nutzer,

ich habe folgendes Problem:
Ich möchte zwei bekannte Querschnitte einer Modelltragfläche einscannen und diese ins Solidworks übernehmen als Grundlage
für eine 3D-Tragflügelkonstruktion.
Es gibt sicherlich viele Möglichkeiten, aber welche ist die einfachste??
Ich habe das Gleiche schon mit Solid-Edge versucht und bin gescheitert.

Ich würde die Kurve einscannen, Tracen mit einem Tracer von Adobe und die dann entstandene Kurve als DXF übernehmen wollen.

Macht das Sinn???

Ich bin leider noch recht unerfahren mit Solid-Edge weil wir es gerade erst bekommen haben!!

Vielen Dank

Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

In eine Skizze kann ein Skizzenbild eingefügt werden (Deine Querschnitte).

Dann das ganze mit Spline abpausen.

Fertig.

------------------
Gruß, der Teddibaer

Besucht mich doch mal ...
----------------
Es gibt eine Theorie, nach der die Konzentration von Dummheit an bestimmten Orten besonders hoch ist.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das ist eine gute Idee.

Wenn ich ehrlich bin, hatte ich die auch schon, aber diese Option erhalte ich nicht als anklickbar. Ich kann machen was ich will,aber sie bleibt immer inaktiv.

Hast Du dafür auch einen Tip????

Ich danke Dir!!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin Thomas,

wie Teddibaer schon geschrieben hat, du mußt in einer aktiven Skizzen sein!

Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Jan,

das ist sie ja..
Die Skizze ist voll definiert und aktiv und ich kann nur eine 3D-Skizze einfügen, oder ein DXF-File.
"Bild von Skizze" ist nach- wie -vor nicht aktiv..
Da muss doch noch irgendein Haken bei der Sache sein??!!

Kannst Du noch mal nachschauen??
Bin ich blind??

Gruss

Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von gerlach:
Querschnitte einer Modelltragfläche einscannen und diese ins Solidworks übernehmen als Grundlage ....

.... das Gleiche schon mit Solid-Edge versucht .....

...noch recht unerfahren mit Solid-Edge weil wir es gerade erst bekommen haben!!

---

Was jetzt, SolidWorks oder SolidEdge??

Was du beschreibst klingt für mich nicht nach Solidworks 2005:
1.) SWX kann keine DXF-  in geöffnete Skizzen einfügen, sondern fügt diese direkt ein (erstellt dabei eine neue Skizze).
2.) bei SWX ist die Option Skizzenbild, unabhängig vom Definitionszustand, in einer geöffneten Skizze immer aktiv.
3.) 3D-Skizze in Skizze einfügen????

Willst du wirklich mit SolidWorks, (mit dem du scheinbar auch nicht wirklich fit bist) arbeiten, wenn ihr SolidEdge gerade erst bekommen habt?? (könnte ich durchaus verstehen, obwohl ich SolidEdge nicht kenne;-))

Oder hast du dich nur einfach nur ins falsche Forum verlaufen??? (ist auch schon aanderen passiert)
SolidEDGE anstatt SolidWORKS??

Gruß  Oldie

------------------
Der direkte Weg ist nicht immer der schnellste.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

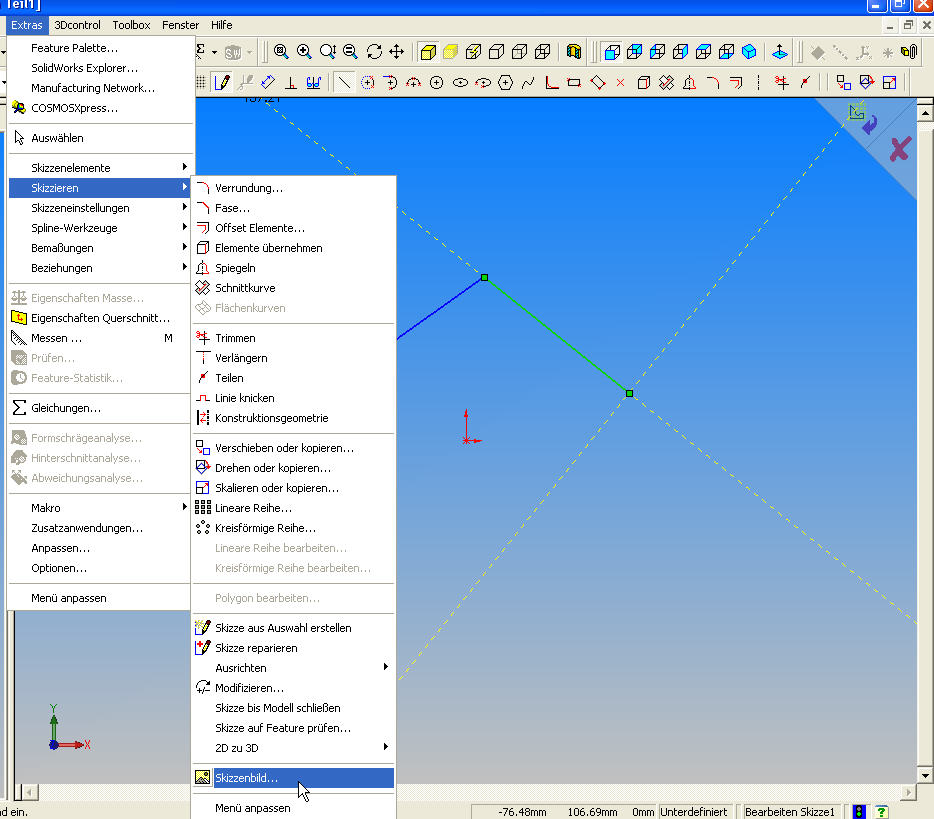

Hier noch ein Bild. Hoffe es Hilft!

Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Thomas

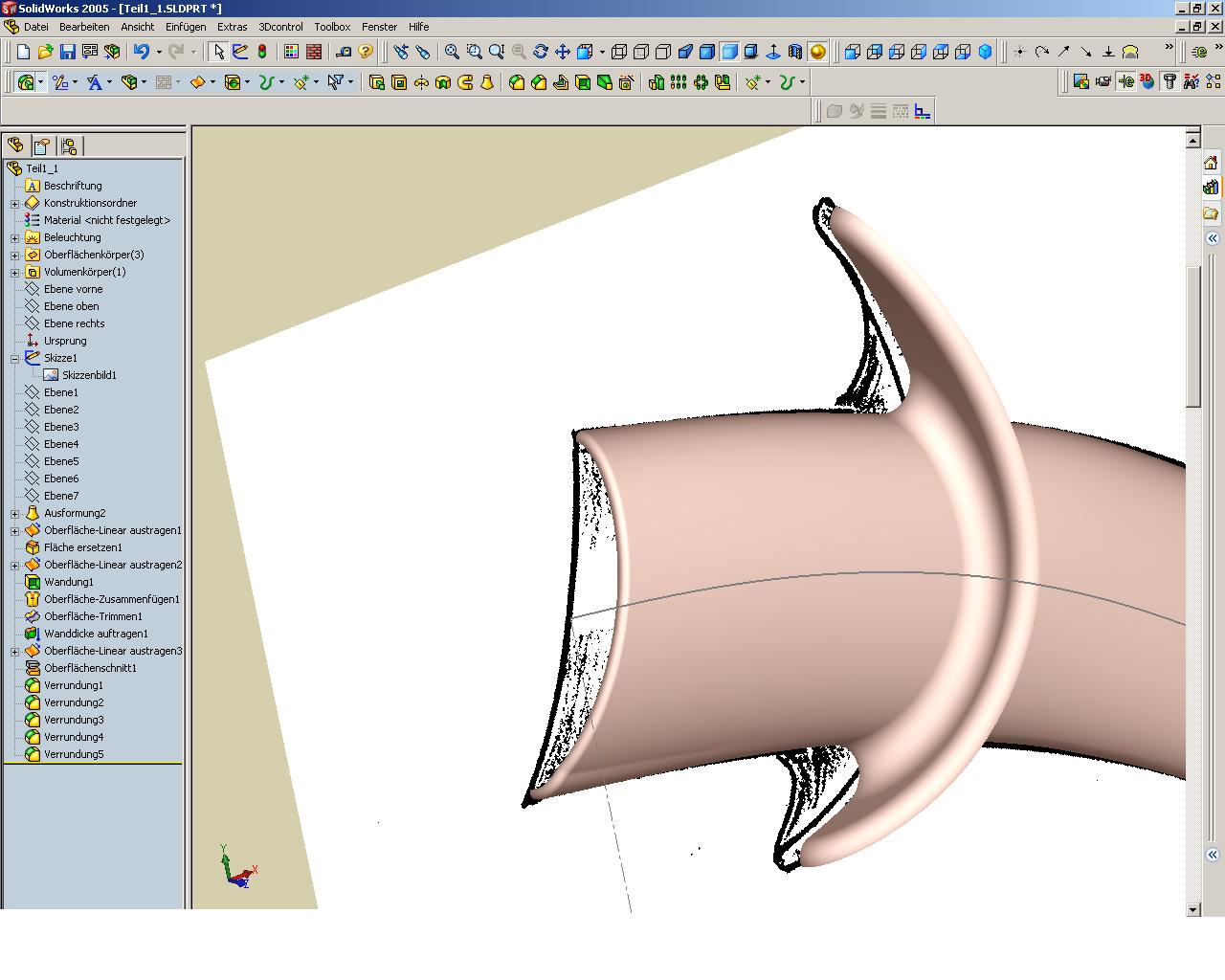

beiliegend ein weiteres Beispiel, wie eine eingescannte Handskizze als Grundlage für ein 3D-Modell dienen kann. Für ein Tragflächenprofil würde ich jedoch versuchen, die genauen Koordinaten für das entsprechende Profil zu finden, und dann eine Kurve durch die Punkte der Tabelle erstellen lassen. Weil weder das Vektorisieren, noch das nachfahren von Hand genaue Resultate liefert.

Gruss
Markus

------------------
Zeit, das Wertvollste das wir haben,
wird vertrieben und totgeschlagen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Oldie,

Sorry, ich hatte vor dem Beitrag etwas über Solid Edge gelesen und deshalb irrtümlich Solid Edge geschrieben...

Wir haben natürlich Solid-Works neu bekommen und darin bin ich wie leicht zu erkennen, wirklich überhaupt nicht fit...
Leider....

Die Ausführungen haben mir aber jetzt weitergeholfen.
Als ich noch an Pro-Engineer gearbeitet habe fand ich solche Dinge viel einfacher.
Vermutlich liegt das aber nur daran, was man gewöhnt ist.....
;-)

Danke

Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Schiff.zip

Jetzt gebe ich auch noch meinen Kommentar ab. Unsere Studenten habe ich mal ein Schiff zum testen gegeben davon gibt es hier noch ein paar Versuchsfiles. Ich haenge mal was an. Das Schiff selbst wurde grausamm .... weil durch die vielen gezogenen Schnitte die Flaech wie wild schwingt. Man muss da mit einiger Erfahrung arbeiten. Splines immer mit der gleichen Anzahl Stützpunkte ... am besten nur 3 u.s.w.
Viel spass beim Probieren.

------------------
http://www.braun.com

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin Moin!!

Hab mal in einem anderen Forum (Modellbauforum mit CAD und CNC Rubrik in dem ich sonst unterwegs bin) beschrieben, wie ich dann die Flächen zeichne, wenn ich die Profile dann im SWX habe.

Hier der Link: http://www.rc-network.de/cgi-bin/ubb/ultimatebb.cgi?ubb=get_topic&f=48&t=000269&p=

Vielleicht hilft es ja.

------------------
Cu
Dennis

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
