Hallo SWX-USER,

ich erstelle gerade eine Baugruppe,in der ein Teil aus einer anderen angrenzenden Baugruppe mitverbaut ist.

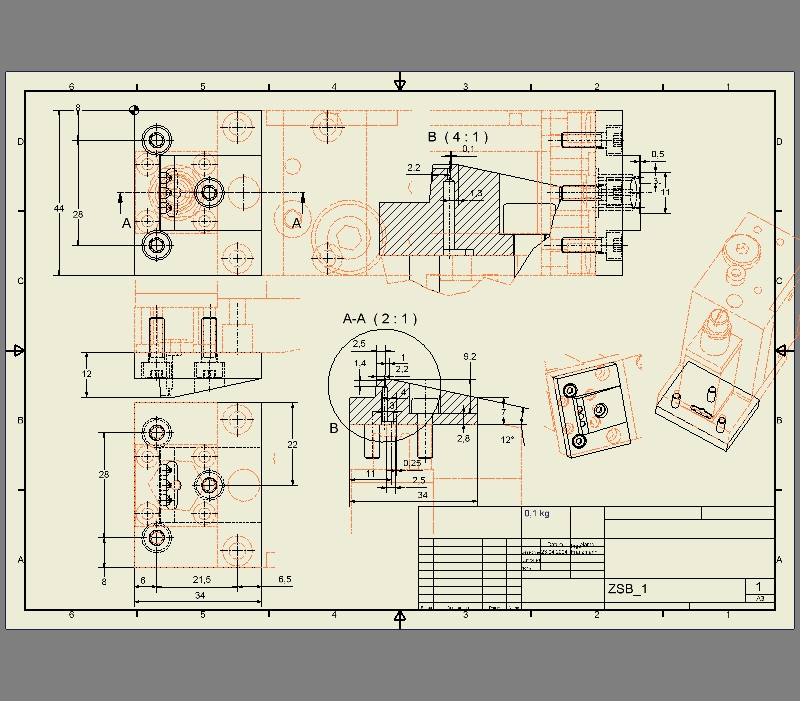

Nun möchte ich das Teil aus der angrenzenden Baugruppe in der 2D-Ableitung strichpunktiert abgebildet haben.

Desweiteren soll es nicht in der Stückliste erscheinen.

Wie hann ich das anstellen.

MFG

Rolf Franzmann

[Diese Nachricht wurde von ROLF 2 am 05. Mai. 2005 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

links im FM (Featuremanager der Zeichnung) sind alle Ansichten (z.B. Schnitt A-A) aufgelistet. Das kleine PLUS-Icon links -> damit klappst Du den Baum in der Ansicht auf. Wähle die Bauteile (am besten einzeln und nacheinander) aus, welches die Linien strichpunktiert haben soll. RMT (rechte Maus Taste) und Komponentenlinien, dort auf "aktuelle Ansicht" anwenden und die Strichpunktlinie auswählen. Fertig mit OK.

Eigenscahften der Stückliste aufrufen. Glaube unter Stücklisteninhalt (so heißt es wohl) kannst Du nicht gewünschte Teile ausblenden.

Hoffe das hat dir geholfen.

Gruß,
Peter

------------------
Gruß, der Teddibaer

Besucht mich doch mal ...
----------------
Es gibt eine Theorie, nach der die Konzentration von Dummheit an bestimmten Orten besonders hoch ist.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Tedibär,

hat mir sehr geholfen !

Alles ganz einfach wenn man weiß wo es versteckt ist.

Gruß Rolf
