Hallo,

eine Frage die uns schon seit längerer Zeit beschäftigt ist:

Gibt es eine Möglichkeit die Enden von Skizzenlinien (bei Modellen und Zeichnungen) mit Pfeilen, Punkten, Querstrichen... darzustellen, so wie es bei Hinweislinien oder Bemaßungen üblich ist?

Ich hab in SWX SolidWorks und hier im Forum vergeblich danach gesucht, aber nichts gefunden.

------------------
Gruß,

Joachim

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jan
Mitglied
Dipl.-Ing.

Schreiben Sie einen Gästebucheintrag für Jan

Beiträge: 1271
Registriert: 23.12.2000

Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.

erstellt am: 04. Mai. 2005 19:07

<-- editieren / zitieren -->

Unities abgeben:

Nur für JoachimSeitz

Moin Joachim,

wenn ich dich richtig verstehe, dann kannst Du das in den Dokumenteigenschaften einstellen!

Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

JoachimSeitz
Mitglied
Maschinenbau-Ing.

Beiträge: 191
Registriert: 08.05.2001

WIN XP
SWX 2007, SP 4.0

erstellt am: 09. Mai. 2005 07:59

<-- editieren / zitieren -->

Unities abgeben:

Hallo Jan,

wäre schön, wenn man das könnte, nur ich wüsste nicht wo!
In den Dokumenteneigenschaften kann man die Linienarten, die Bezugshinweise und die Pfeile definieren, nicht aber die Enden von normalen Skizzenlinien. Oder hab ich da wirklich was übersehen?

------------------
Gruß,

Joachim

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Blokscha
Mitglied
Konstrukteur

Senden Sie eine Private Message an Ralf Blokscha

Schreiben Sie einen Gästebucheintrag für Ralf Blokscha

Beiträge: 175
Registriert: 10.07.2000

erstellt am: 09. Mai. 2005 09:56

<-- editieren / zitieren -->

Unities abgeben:

Nur für JoachimSeitz

Hallo Joachim,

da stellt sich doch die Frage nach dem warum?

Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jörg Mäckelmann
Mitglied
CAD-Admin a.D.

Senden Sie eine Private Message an Jörg Mäckelmann

Schreiben Sie einen Gästebucheintrag für Jörg Mäckelmann

Beiträge: 372
Registriert: 09.01.2001

Do wat du wullt, de Lüüt snackt doch ...

erstellt am: 09. Mai. 2005 10:33

<-- editieren / zitieren -->

Unities abgeben:

Nur für JoachimSeitz


Hallo Joachim,

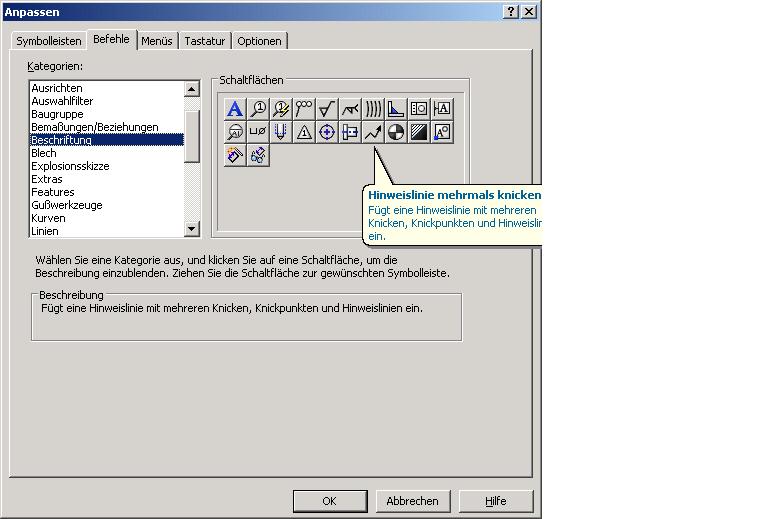

vielleicht hilft Dir ja die Hinweislinie mit Knick. Die kannst Du mit diversen Pfeilen, Punkten, Strichen versehen.

------------------
Jörg M.

"Fange nicht an aufzuhören, und höre nie auf anzufangen."

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jan
Mitglied
Dipl.-Ing.

Beiträge: 1271
Registriert: 23.12.2000

Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.

erstellt am: 09. Mai. 2005 10:54

<-- editieren / zitieren -->

Unities abgeben:

Nur für JoachimSeitz

Moin Joachim!

Nee, hast Du nicht, ich habe nur zu flüchtig gelesen ;-(

Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

JoachimSeitz
Mitglied
Maschinenbau-Ing.

Beiträge: 191
Registriert: 08.05.2001

WIN XP
SWX 2007, SP 4.0

erstellt am: 09. Mai. 2005 11:02

<-- editieren / zitieren -->

Unities abgeben:


Hallo Leute,

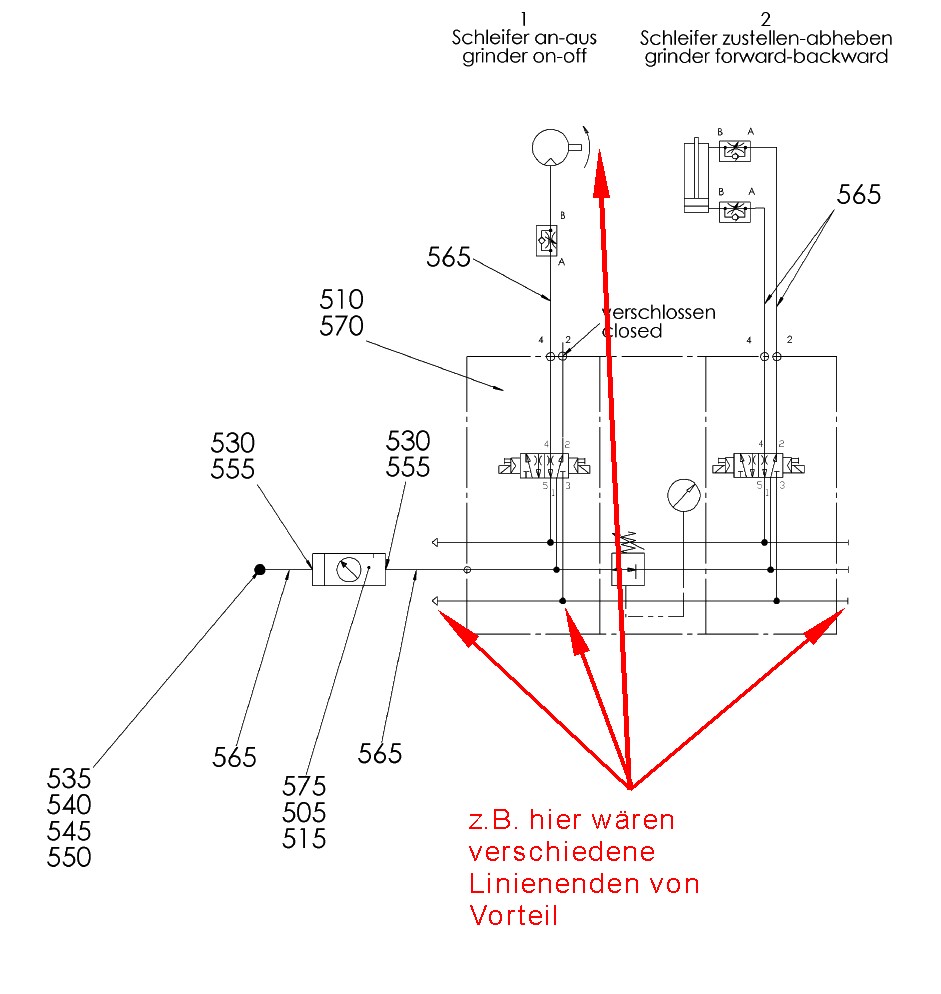

ums mal zu verdeutlichen, um was es mir geht, hab ich ein Beispiel angehängt.
Für schematische Darstellungen in Zeichnungen (Blöcken) können mirHinweislinien da nicht richtig weiterhelfen.
Ich will keine Grundsatzdiskussion lostreten, aber ich denke ein CAD-Programm sollte das schon können.

------------------
Gruß,

Joachim

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Teddibaer
Ehrenmitglied V.I.P. h.c.
Struktur-Experte

Senden Sie eine Private Message an Teddibaer

Schreiben Sie einen Gästebucheintrag für Teddibaer

Beiträge: 2125
Registriert: 09.02.2004

erstellt am: 09. Mai. 2005 11:11

<-- editieren / zitieren -->

Unities abgeben:

Nur für JoachimSeitz

Vielleicht einen Block erstellen und den bei Bedarf auflösen?

Wäre das ne Alternative?

------------------
Gruß, der Teddibaer

Besucht mich doch mal ...
----------------
Es gibt eine Theorie, nach der die Konzentration von Dummheit an bestimmten Orten besonders hoch ist.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

JoachimSeitz
Mitglied
Maschinenbau-Ing.

Beiträge: 191
Registriert: 08.05.2001

WIN XP
SWX 2007, SP 4.0

erstellt am: 09. Mai. 2005 11:32

<-- editieren / zitieren -->

Unities abgeben:

Hallo Teddibär,

eine Alternative wäre das freilich schon, nur m.E. ziemlich umständlich.

------------------
Gruß,

Joachim

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jan
Mitglied
Dipl.-Ing.

Beiträge: 1271
Registriert: 23.12.2000

Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.

erstellt am: 09. Mai. 2005 12:43

<-- editieren / zitieren -->

Unities abgeben:

Nur für JoachimSeitz

Visio wäre auch noch eine Möglichkeit!

Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

JoachimSeitz
Mitglied
Maschinenbau-Ing.

Beiträge: 191
Registriert: 08.05.2001

WIN XP
SWX 2007, SP 4.0

erstellt am: 09. Mai. 2005 13:13

<-- editieren / zitieren -->

Unities abgeben:

Hallo zusammen,

danke für die Antworten, trifft aber alles meine Wünsche nicht direkt.
Ich möchte kein zweites Programm nutzen oder Umwege gehen müssen, um eine m.E. "einfache" Darstellungsart zu erzielen.
Die beste Möglichkeit wird wohl doch ein Verbesserungsvorschlag sein, obwohl ich damit rechne, dass dieser wohl in der Versenkung verschwinden wird.

------------------
Gruß,

Joachim
