Hallo Leute,
ich suche dringend Streckmetall. Hat das schon jemand modelliert und kann mir weiterhelfen?
Bin für alle Infos dankbar.
Gruss Frank

------------------
SWX 2005 SP 02
WIN XP SP2
Dell Precision 360
P4 3,4GHz 2MB
Quadro FX 3000

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Frank,

ich würde Dir gerne weiterhelfen, aber ehrlich gesagt habe ich keinen blassen Schimmer was ein Streckmetall ist....
Aber mich würde es doch interessiern - man will doch nicht ins PISA-Loch fallen

Gruß, Max

------------------
Verzicht auf Denken ist geistige Bankrotterklärung.
- Albert Schweizer -
>> Nicht persönlich nehmen... <<

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

------------------
MfG Proxy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

gitter.gif index-Raute.jpg

Hi Max,

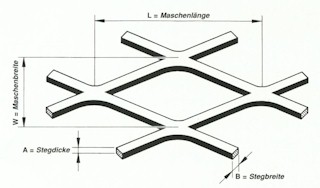

habe mal zwei Bilder reingestellt. Hoffe das es funktioniert.
Gruss Frank

------------------
SWX 2005 SP 02
WIN XP SP2
Dell Precision 360
P4 3,4GHz 2MB
Quadro FX 3000

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

sieht ja interessant aus.....

Danke für die Aufklärung!

Max

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Frank,

also ich glaube original hat sowas noch niemand modelliert, das es ja während der Herstellung aus einem Stück Blech geschnitten und gleichzeitig gestreckt (daher auch Streckmetall). Ja und gerad aus der Fertigung bedingt ist es, das die "Kanten" der einzelnen Masche immer nach oben zeigen, somit gibt es keine ebene Fläche.

Ich habe vor nem Jahr mir damit geholfen, alternativ ein Blech zu modellieren was die gleich Dicke hat wie das fertige Streckmetall (im Händlerkatalog nachschauen). Ja und aus diesem Blech habe ich dann eine Masche herausmodelliert (als Aussparung) und dann über eine Musteranordnung mir mein mir soviel Maschen angeordnet wie ich braucht bis das "Blech" voll war. Allerdings hab ich das im Inventor (Version 7.0) gemacht und nach Firmenwechsel das Daten-File nicht mitgenommen. Achso aber hat schon ganz schön Rechenleistung gekostet sowas zu modellieren.

Vielleicht hilfts erstmal.

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Frank,

Wenns denn unbedingt Original ausschauen soll, kann ich dir sowas mal zuhause versuchen, nur so aus Spaß an der Freude. Wird aber garantiert ein Leistungsfresser erster Klasse!
Welches Streckmatall möchtest du denn? Stell mal entsprechende Datenblätter rein.

Gruß  Oldie

------------------
Der direkte Weg ist nicht immer der schnellste.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Oldie,
das wäre ja riesig.
Anbei die Daten,
L=12mm
W=6mm
B=1,5
A=1
Das gesamte Blech soll 300 x 300 mm sein.
Gruss Frank

------------------
SWX 2005 SP 02
WIN XP SP2
Dell Precision 360
P4 3,4GHz 2MB
Quadro FX 3000

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Frank,

die Version, die du haben willst ist eher harmlos, ich dachte mehr an die 3D-Variante mit schrägen Stegen.

Werd mich am Abend mal damit beschäftigen.

Gruß  Oldie

------------------
Der direkte Weg ist nicht immer der schnellste.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Streckmetall.zip

Hallo Frank,

Anbei das Streckmetall.
einfach dei Unterdrückung des Linearen Musters aufheben und du hast dein Streckmetall.
Du solltest allerdings eine ordentliche Portion Geduld mitbringen, denn der Neuaufbau des Blechses kann schon eine schöne Weile dauern.

Gruß  Oldie

------------------
Der direkte Weg ist nicht immer der schnellste.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Oldie,
danke für Deine Mühe.
Funktioniert super. wieder was dazugelernt.
Gruss Frank

------------------
SWX 2005 SP 02
WIN XP SP2
Dell Precision 360
P4 3,4GHz 2MB
Quadro FX 3000

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

das dürfte ein echter Performance-Killer sein.

Man sollte hier unterscheiden, obs wirklich (fertigungsbedingt) so dargestellt werden muß, oder ob (optisch) vielleicht einfach eine Textur draufgelegt werden kann (hier z.B. aus dem Textur-Menü unter "Muster-->Gitter 8").

Viele Grüße aus Rellingen!

------------------
Stefanie Dieterich
SolidLine AG
Anwendungsberatung

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Stefanie Dieterich:
ein echter Performance-Killer sein.

---

Hallo Stefanie,

du sagst es direkt, ich habs nur vorsichtig umschrieben.

Gruß  Oldie

Ps wenn mir mal richtig langweilig wird modellier ich mal ein richtig schönes 3D- Streckmetall, das wird dann der Performance - Anker.

------------------
Der direkte Weg ist nicht immer der schnellste.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Oldie !

ich arbeite mit inventor - kannst du mir bitte deine datei auch als solches konvertieren ????

Vielen Dank

#gruss andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Apropos Performance: Vielleicht bist Du mit "Füllmuster" besser bedient!
Ein Blech mit ca. ganz grob geschätzt, ganz genau 2000 Öffnungen braucht mein lahmer Brotkasten gerade mal 25 Sekunden.

BTW:

Zitat:

---

ich arbeite mit inventor - kannst du mir bitte deine datei auch als solches konvertieren ????

---

Wie?! Inventor versteht kein SolidWorks??? Sofort umsteigen, mein Junge!!

------------------
SolidWorks is my friend... SolidWorks, frieeeend!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo!

Nur eine kleine Anmerkung.

Man muss doch im 3D-CAD nicht alles haargenau nachmodellieren.

Für bestimmte Dinge wie ein Riffelblech oder Streckmetall reicht z. B. in einer Ecke nur kurz die Riffelung oder ein Loch angedeutet, kostet doch alles Rechnerleistung. Oder zeichnet Ihr Zahnriemen mit allen Zähnen?

Gruß Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
