Im 2D-Bereich haben wir in den Montagezeichnungen immer eine Miniaturkoordinatenbemaßung an die Konturkanten gemacht. Das hat zum einen einen spätere Fehlersuche und zum andern die Montage wesentlich erleichtert. Die Koordinaten wurden über ein Makro mit einem Kreuz und Text (keine echte Bemaßung) erzeugt nachdem man die Konturkante angeklicht hatte. Das Makro hat dabei einfach die Meßdaten x, y oder z in eine Zahl gewandelt und auf die Zeichnung gesetzt.

Hat jemand eine Idee, wie man das auch bei Solidworks hinbekommt. Vieleicht gehtŽs ja ach mit richtiger Bemaßung, aber mit einfachen kleinen Textbausteinen wäre ich auch zufrieden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,
Sobald du eine Zeichnung abgeleitet hast kannst du über: Einfügen - Tabellen - Bohrungstabelle gehen.
Jetzt nur die x und y achse angeben und noch die punkte auswählen die für dich relevant sind.
Ich hoffe das du mit der antwort was anfangen kannst. solltest du noch fragen haben melde dich einfach
gruss

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Jens,

IMHO funktioniert die Koordinatenbemaßung in SWX tadellos und bleibt natürlich assoziativ an der Geometrie, da wirst Du Dir mit "dummen" Textbausteinen keinen großen Gefallen tun.

man kann sogar den 0-Punkt nachträglich woanders hinziehen, habe ich neulich festgestellt !

Siehe auch SWX-Hilfe, Suchwort "Ordinate"

HTH

Gruß Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Martin,

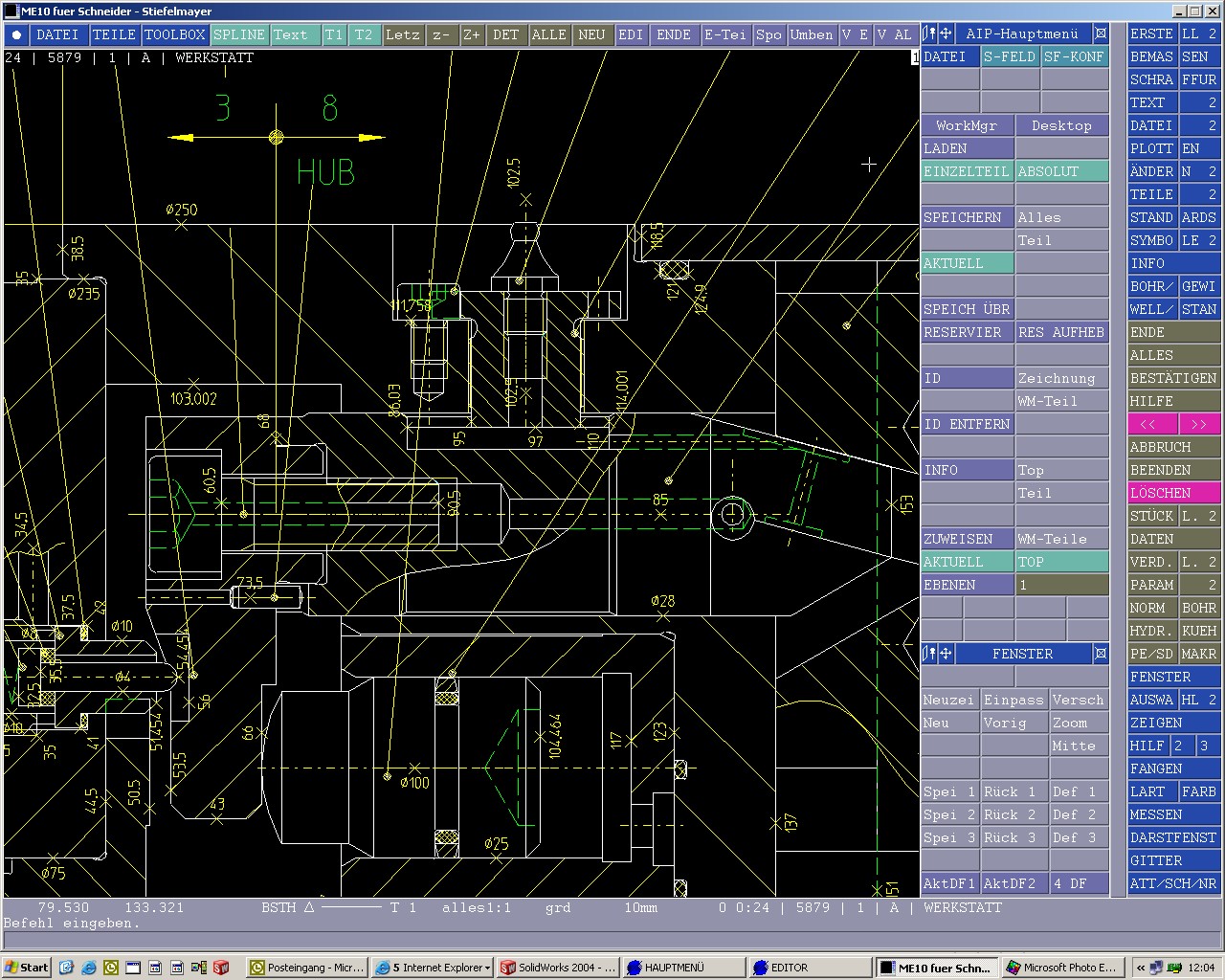

Das ist richtig, und in Einzelteilen nutzen wir das auch nur in dem Zusammenbauzeichnungen (Beispiel anhängend) brauchen wir die Koordinaten als unauffällige Elemente. Geht das durch Optionseinstellungen oder wie hast Du das gemeint?

Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin Jens,
erstma herzlichen willkommen im cad.de SWX Forum.
Hier bist Du gut aufgehoben.
Das ist ja`n ganz schoener Brocken, den Du hier reingestellt hast.
Aber das mit der Koordinatenbemassung sollte auch hier funktionieren.
Koennte sein, dass das SWX eingestellte zu unuebersichtlich wird.
Muesstest ma gucken, wenn Du die Koordinatenbemassung von SWX benutzt hast, in wieweit Du dort Aenderungen vornehmen kannst, wenn Du die Bemassung angeklickt hast, die deiner abgegebenen Darstellung aehnlich kommen. Ob Du das aus einer Tabelle in diesm komplizierten Fall auslesen kannst, weiss ich nicht.
Ich denke das muss "haendisch" ueber Koordinatenbemassung der Baugruppen-Zeichnung passieren.
Gruss cad manu

------------------
"Das Glück besteht nicht darin, dass du tun kannst, was du willst, sondern darin,
dass du auch immer willst, was du tust."
(Leo Tolstoi)
