Wo kann ich die Schraffur-Norm einstellen?
Bei der Installation von SWX habe ich ISO und Din angegeben.
Nun wird aber bei der Schraffurdarstellung automatisch die ANSI-Schraffur verwendet statt die ISO oder DIN.

Gruss
Faes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Faes,

Extras->Optionen->Systemoptionen->Zeichnungen->Bereich schraffieren/füllen

------------------
Gruß

Benny

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Benny

Das ist nicht genau das, was ich suchte.
Ich habe im SWX meinem 3D Modell einen Werkstoff  zugewiesen (Legierter Stahl).
Nun möchte ich, dass bei der 2D-Ableitung, bei der Schnittdarstellung, die richtige Schraffur von der richtigen Norm dargestellt wird. Momentan wird die richtige Schraffur (Legierter Stahl) dargestellt aber nicht in der richtigen Norm. Statt „Legierter Stahl“ in DIN-Norm wird die ANSI-Norm verwendet.

Gruss
Faes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Faes,

die Schraffur- und sonstigen Eigenschaften lassen sich im Materal-Editor mit Material erstellen/bearbeiten ändern. Allerdings sind die original SWX-Materialien schreibgeschützt, es bitet sich aber an, eine firmenspezifische Material anzulegen.

HTH

Gruß Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Martin

Vielen Dank für den Tipp aber wie ich schon oben beschrieben habe, möchte ich, dass Solidworks automatisch die DIN- oder ISO-Norm anwendet für die Schraffurgestaltung und nicht die ANSI-Norm. Für die Zeichnungserstellung kann man die Norm ja auch fest bestimmen (während der Installation von SWX). Da haben wir DIN gewählt. Es ist ärgerlich, dass dann SWX bei der Schraffurdarstellung nicht automatisch die vordefinierte Norm wählt.

Gruss
Faes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Faes,

man kann die Schraffureigenschaften unter Extras/Optionen/Dokumenteigenschaften/Materialeigenschaften ändern.

Damit man diese Eigenschaft auf allen Teilen hat, muss man die Teilevorlage so ändern.

Gruß Timo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Timo

Ich habe unter Optionen>Dokumenteigenschaften leider keinen Punkt „Materialeigenschaften ändern“.
Wir arbeiten hier momentan noch mit SolidWorks2004 SP4.2

Gruss
Faes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@Faes

Du musst ein Teil öffnen, nicht eine Zeichnung...

Gruss Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Tom

Ok. Das war mein Fehler.
Ich kann aber trotzdem die Materialeigenschaften unter Dokumenteneigenschaften nicht ändern, wenn ich beim Featuremanager ein Material bestimmt habe.
So friert die Materialeigenschaft in den Dokumenteneigenschaften ein und zwar entsprechend der Materialwahl im Featuremanager aber in der ANSI-Norm-Darstellung.

Gruss
Faes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Faes

Das kann sein. Wir benutzen diese Materialeigenschaften im Feature-Manager nicht. Wir haben bei unseren Vorlagen alles unter "Optionen, Materialeigenschaften" eingestellt.

Gruss Tom

[Diese Nachricht wurde von T. Steffen am 15. Dez. 2004 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Faes,

jetzt versteh ich das Problem. Du musst beim Zuweisen des Materials einfach immer den Haken im Feld "Materialschraffur verwenden" heraus machen. Dann kann man in den Dokumenteigenschaften wieder die gewünschte Schraffur einstellen. Es ist dann sogar die aus der Vorlage schon eingetragen.
Eine bessere Dauerlösung funktioniert wohl nur über eine eigene angepasste Materialdatenbank.

MfG  WLT

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo WLT

So habe ich es auch bis dahin gemacht.
Aber das Problem ist nach wie vor dieses, dass SWX die voreingestellte Zeichnungsnorm (bei uns DIN) für die Schraffur nicht beachtet und einfach nach ANSI schraffiert und wir danach mühsam die Schraffuren von „Hand“ auf die DIN-Norm ändern müssen.

Gruss
Faes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Faes,

also bei dem SWX-Konzept haben die Schraffuren grundsätzlich nichts mit der eingestellten Zeichnungsnorm zu tun. Die Schraffurmuster werden aus der Materialdefinition des Teils geholt und müssen dort richtig definiert sein. Dann braucht man in der Zeichnungsumgebung höchstens noch in Einzelfällen den Schraffur-Maßstab oder -Winkel ändern.
Ich weiß nicht ob es gut wäre, wenn die Software versuchen würde beispielsweise "ANSI-Rubber" in "DIN-Gummi" (oder so ähnlich) zu ändern. Falls ich aus speziellen Gründen mal ein ANSI-Schraffurmuster einstelle, dann möchte ich das auch so haben.

MfG  WLT

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

001_materialdatenbank.jpg 002_materialdatenbank.jpg

Zitat:

---

Original erstellt von Faes:
Hi Tom

Ok. Das war mein Fehler.
Ich kann aber trotzdem die Materialeigenschaften unter Dokumenteneigenschaften nicht ändern, wenn ich beim Featuremanager ein Material bestimmt habe.
So friert die Materialeigenschaft in den Dokumenteneigenschaften ein und zwar entsprechend der Materialwahl im Featuremanager aber in der ANSI-Norm-Darstellung.

Gruss
Faes

---

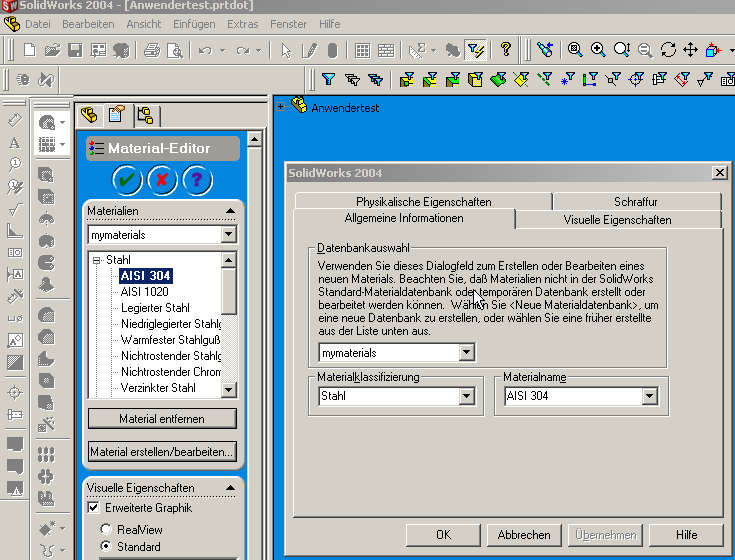

Also, Du mußt wie von Manoc bereits gesagt die Schraffuren in der Materialdatenbank anpassen. Dazu mußt Du aber vorher eine eigene Datenbank anlegen, da die SoliWorksdatenbank schreibgeschützt und nicht editierbar ist.

1.Gehe im Featurebaum auf Material
2.Wähle ein Material aus
3.Gehe auf Material erstellen/bearbeiten
4.Wähle statt SWX Materialdatenbank "benutzerdef. Datenbank"
5.Im aufgehenden Fenster erzeuge eine Kopie der SWX datenbank und bennen sie wie Du willst.
6.geh aus allen Fenstern mit abbrechen raus
7.schließe SWX und öffne es wieder
8.gehe in deine Part Vorlagendatei xxx.prtdot
9.gehe auf Material im Featurebaum
10.wähle oben in der Dropdownliste Deine eigene materaildatenbank aus
11.wähle einen Stahl aus
12.Gehe auf Material erstellen/bearbeiten

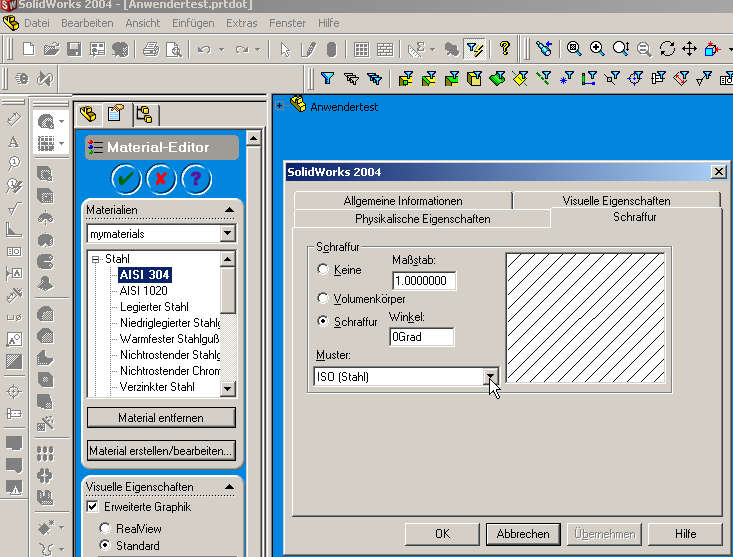

13.gehe auf den Reiter Schraffur
14.wähle ISO Stahl aus (es gibt keine DIN Vorlage,das ist die Einzige mit gleichmäßiger Schraffur.)
15.Passe alle weiteren Schraffuren an für die gängigsten materialen
16.Verlasse alles wieder, achte dabei darauf, daß ein Stahl aus Deiner Datenbank angewählt ist
17.Speicher Deine Vorlagendatei

So jetzt hast Du alles so angepaßt, daß Du damit DIN gerecht arbeiten kannst. Alle von Dir editierten Materialien werden in der Zeichung mit der von Dir gewählten Schraffur angezeigt.

Hoffe geholfen zu haben :-)

Grüßle
diplommichel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hoi Faes

Möglicherweise hilft dir auch noch ein anderer Ansatz weiter.
In der Zeichnungsvorlage *.drwdot die Einstellung in den Dokumenteneigenschaften auf die entsprechende Norm einstellen.
Damit werden die neuen Zeichnungen mit der enstprechenden Norm aufgebaut.

------------------
mit freundlichen Schweizergrüssen

Chris

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

versuch doch mal die materialeigenschaften in dem vorlage teil(.prt) zu ändern, so habs ich gemacht und es funzt.

grüsse david

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin Faes,
David liegt wohl richtig.
Ich habe mir auch dummy`s erstellt fuer diverse Materialien, unterschiedliche Staerken des Materials sowie vielleicht auch dessen weiterer spezifischer Fertigungstechniken.
Diese dann in einem Verzeichnis Vorlagen abgespeichert und wenn ich
was benoetige mache ich mir eine Kopie davon und aendere sie nach den weiteren Wuenschen ab.
So muesste es auch bei dir gehen bezogen auf deine Schraffurnorm.
Naja grundsaetzlich koennte es an einem Bug liegen.
Wir hatten bei uns auch bei der Installation DIN ausgewaehlt und wenn ich bei Schraffurnorm nachschaue, dann steht da auch ANSI als aktuelles. Und wenn ich naeher darueber nachdenke, faellt mir dazu ein, dass es mit der Materialdatenbank losgeht, naemlich wir haben uns selber eine angelegt, weil sie nicht der deutschen Norm entspricht
und weiterfuehrend, kann die Zeichnung nur das umsetzen, was in dem Teil drin ist.

Gruss cad manu

------------------
