Thema: Mittellinien in der Zeichnung (486 mal gelesen)

JörgW
Mitglied

Senden Sie eine Private Message an JörgW

Schreiben Sie einen Gästebucheintrag für JörgW

Beiträge: 75
Registriert: 17.01.2002

erstellt am: 03. Dez. 2004 11:04

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


Guten Morgen WBF,

ich habe eine Frage zur Erstellung von Mittellinien. Gibt es keine Möglichkeit Mittellinien zu erstellen, welche bei abgerundeten Bauteilkanten über die Außenkanten des Bauteils überstehen? Wenn nicht, wie erstellt ihr solche Mittellinien.

Grüße JörgW

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

benny1
Mitglied
Dipl. Ing. (BA)

Senden Sie eine Private Message an benny1

Schreiben Sie einen Gästebucheintrag für benny1

Beiträge: 285
Registriert: 21.10.2004

erstellt am: 03. Dez. 2004 11:12

<-- editieren / zitieren -->

Unities abgeben:

Nur für JörgW

Hi Jörg,

Mittellinien erstellen, anschließend an den Endpunkten über die Außenkante des Bauteils ziehen.

------------------
Gruß

Benny

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jörg W
Mitglied
Maschinenbautechniker und CAD Admin

Beiträge: 1232
Registriert: 12.07.2001

Win 10 64bit
SW2018 SP5
HP z240
16GB Ram
Quadro P1000

erstellt am: 03. Dez. 2004 11:33

<-- editieren / zitieren -->

Unities abgeben:

Nur für JörgW

Moin Jörg,

Man bin ich jetzt erschrocken
Habe gar nicht gewußt das es noch einen JörgW gibt

------------------
Pfürti Jörg W

Meine neue Homepage
Die neue Hilfeseite zur CAD.de Community
Besucht uns doch mal im Testforum-Chat

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

benny1
Mitglied
Dipl. Ing. (BA)

Beiträge: 285
Registriert: 21.10.2004

erstellt am: 03. Dez. 2004 11:52

<-- editieren / zitieren -->

Unities abgeben:

Nur für JörgW

Schizophren?

------------------
Gruß

Benny

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

JörgW
Mitglied

Beiträge: 75
Registriert: 17.01.2002

erstellt am: 03. Dez. 2004 21:49

<-- editieren / zitieren -->

Unities abgeben:

Guten Abend,

als Mechanical-User finde ich es schon erschreckend, dass es keine Möglichkeit gibt eine Mittellinie mit definiertem Überstand über die Modellgeometrie zu erstellen. Eigentlich könnte es doch funktionieren wie im Mechanical. Mittelpunkt der ersten Linie wählen und danach Mittelpunkt der zweiten Linie wählen. Sonst finde ich SW eigentlich nicht schlecht (subjektiver Eindruck nach einer 4 Tage-Schulung).

@Jörg W: Ging mir genauso nachdem ich eine pm erhaten habe, die eigentlich für dich bestimmt war.

Schönen Abend noch
JörgW

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wago
Mitglied
Konstrukteur

Schreiben Sie einen Gästebucheintrag für wago

Beiträge: 523
Registriert: 07.12.2000

SWX 2007+8+9
AIP 2009 - 2015 <P>Man sollte viel öfter nachdenken; und zwar vorher.
(Verfasser unbekannt)

erstellt am: 04. Dez. 2004 12:56

<-- editieren / zitieren -->

Unities abgeben:

Nur für JörgW


Hallo Jörg,

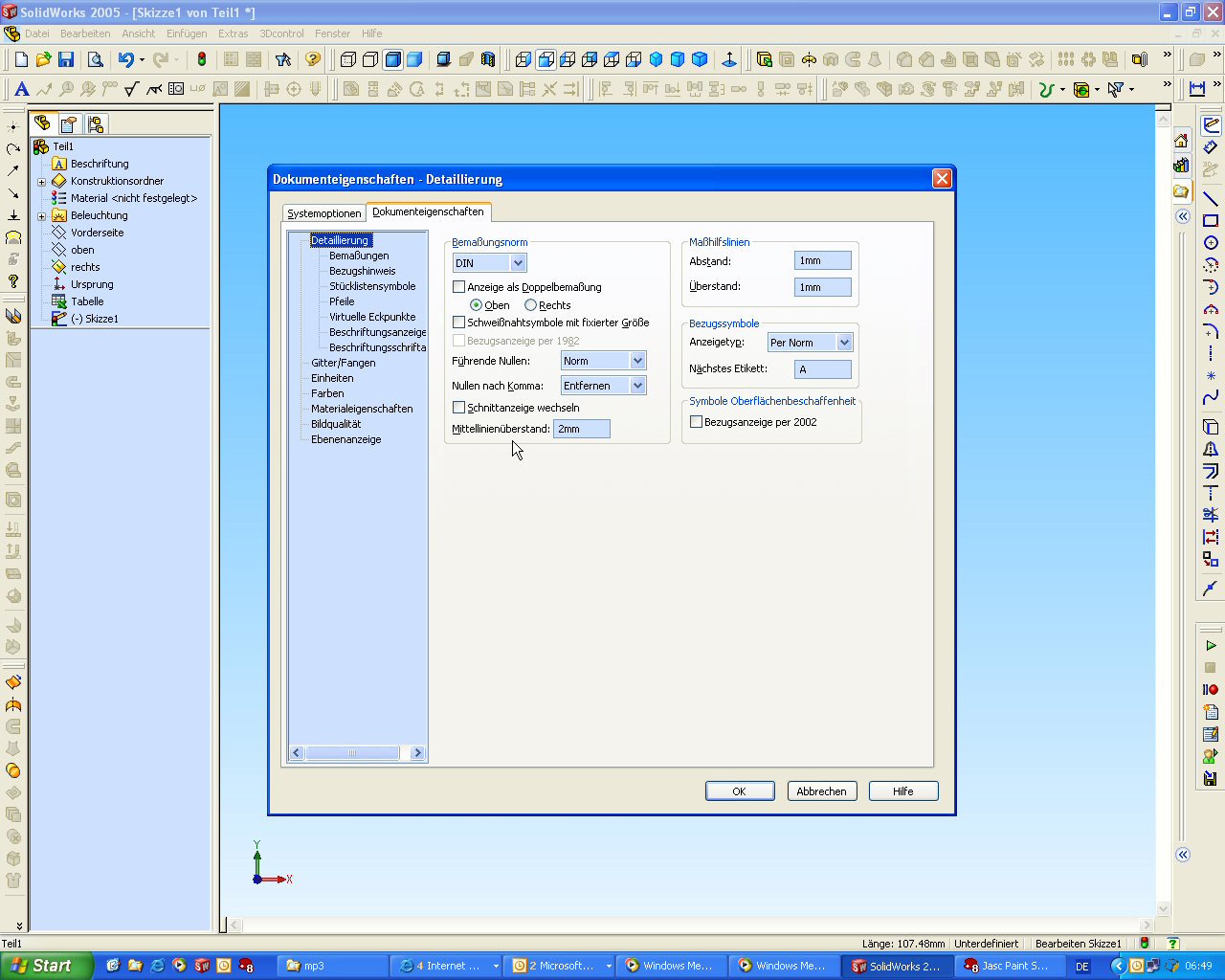

probiers mal hiermit.....

------------------
Gruß,
Walter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

JörgW
Mitglied

Beiträge: 75
Registriert: 17.01.2002

erstellt am: 06. Dez. 2004 10:07

<-- editieren / zitieren -->

Unities abgeben:

Hallo wago,

Einstellungen sind bei mir so wie von dir dargestellt. Bei einem symetrischen Teil mit abgerundeten Ecken werden die Mittellinien zwar 2mm länger dargestellt aber sie reichen nich über die Bauteilkanten (siehe Screenshot).

Grüße Jörg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
