Hallo

Hat jemand eine bessere und exaktere Lösung um diesen Ring zu modellieren?

Gruss
Faes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Teddibaer
Ehrenmitglied V.I.P. h.c.
Struktur-Experte

Senden Sie eine Private Message an Teddibaer

Schreiben Sie einen Gästebucheintrag für Teddibaer

Beiträge: 2125
Registriert: 09.02.2004

erstellt am: 12. Okt. 2004 15:02

<-- editieren / zitieren -->

Unities abgeben:

Nur für Faes


Hast Du mal Spiralen/ Helix' als Leitkurven probiert?

Mittels Leitkurven kannst Du Profil auch verdrehen lassen (Anschlußpunkte!)

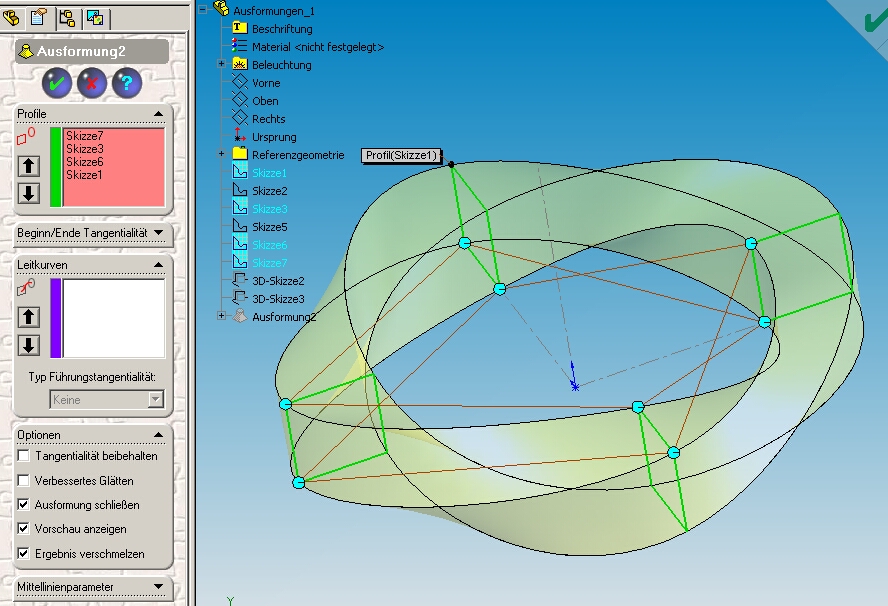

siehe Bild

------------------
Gruß, der Teddibaer
---------
Der Computer ist die logische Weiterentwicklung des Menschen: Intelligenz ohne Moral.
John Osborne (1929-94)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Teddibaer
Ehrenmitglied V.I.P. h.c.
Struktur-Experte

Beiträge: 2125
Registriert: 09.02.2004

**CSWP 06/2004**
--
MacBook Air M1
MacBook Pro M1-Max

erstellt am: 12. Okt. 2004 15:04

<-- editieren / zitieren -->

Unities abgeben:

Nur für Faes

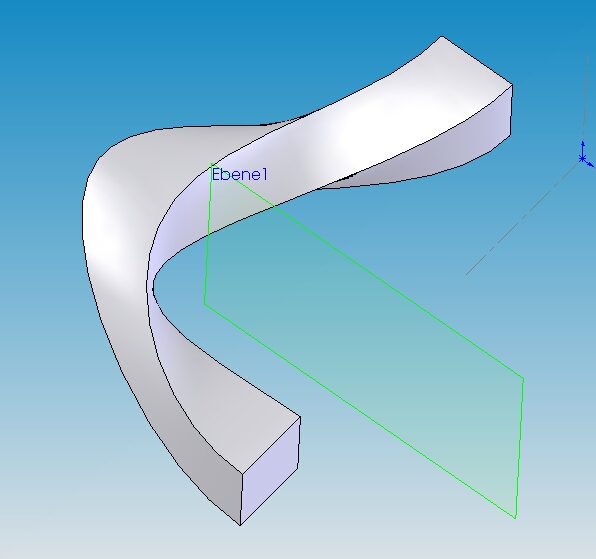

noch ein Beispiel

------------------
Gruß, der Teddibaer
---------
Der Computer ist die logische Weiterentwicklung des Menschen: Intelligenz ohne Moral.
John Osborne (1929-94)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Teddibaer
Ehrenmitglied V.I.P. h.c.
Struktur-Experte

Beiträge: 2125
Registriert: 09.02.2004

erstellt am: 12. Okt. 2004 15:20

<-- editieren / zitieren -->

Unities abgeben:

Nur für Faes

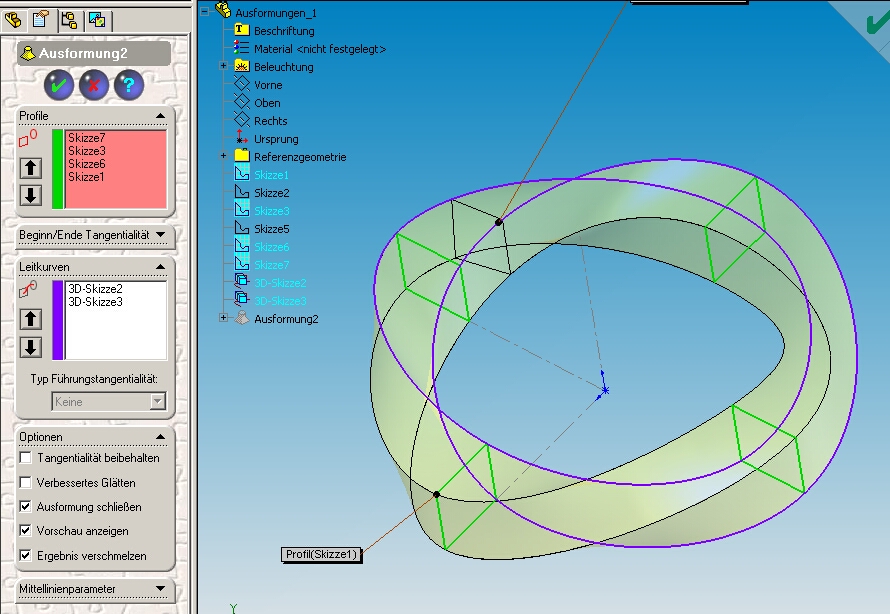

Sorry, nochmal ich. Sieht aber sch..gut aus.

Fast schon ein Möbiusband.

------------------
Gruß, der Teddibaer
---------
Der Computer ist die logische Weiterentwicklung des Menschen: Intelligenz ohne Moral.
John Osborne (1929-94)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Faes
Mitglied
Service Engineer

Beiträge: 808
Registriert: 21.03.2002

Digitec Zenon Z9000.8
Intel i7-3960x 3.3 Ghz
Zotac Geforce GTX-680 2GB
16 GB Ram
Win 7
SolidWorks 2014
Catia V5

erstellt am: 12. Okt. 2004 15:27

<-- editieren / zitieren -->

Unities abgeben:

Hi Teddibaer

Zuerst mal vielen Dank für den Einsatz!
Doch, nun sieht es schon fast nach einem Ring aus
Ich habe es zuerst auch so versucht, leider bin ich so aber nicht zum Ergebnis gekommen!
Du hast nun an deinem Ring 4 einzelne Kannten.
Mein Ring hat eine Kannte, die 4x um die Achse lauft bis sie wieder am Anfangspunk schliesst.
Das ist mein Problem!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

u.clemens
Mitglied
Konstrukteur

Senden Sie eine Private Message an u.clemens

Schreiben Sie einen Gästebucheintrag für u.clemens

Beiträge: 964
Registriert: 04.07.2000

engineer's law
o cheap
o fast
o good
check only two !

erstellt am: 12. Okt. 2004 17:40

<-- editieren / zitieren -->

Unities abgeben:

Nur für Faes

wie wär's damit ?

------------------
mfg uc

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau

Senden Sie eine Private Message an Lutz Federbusch

Schreiben Sie einen Gästebucheintrag für Lutz Federbusch

Beiträge: 3094
Registriert: 03.12.2001

alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot

erstellt am: 12. Okt. 2004 17:43

<-- editieren / zitieren -->

Unities abgeben:

Nur für Faes

Ring2004-1.zip

Oder damit?! Nach den Austragungen sind immer nur 2 benachbarte Flächen tangential... Aber nach dem Flächenzusammenfügen und Fluten hast Du einen tangentialen Einflächner!

------------------
Lutz Federbusch

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

s.giehl
Mitglied
Ingenieur Maschinenbau/Fahrzeugtechnik

Senden Sie eine Private Message an s.giehl

Schreiben Sie einen Gästebucheintrag für s.giehl

Beiträge: 698
Registriert: 10.07.2002

THINK DEEP

erstellt am: 13. Okt. 2004 00:58

<-- editieren / zitieren -->

Unities abgeben:

Nur für Faes

moebiusring.zip

Im Anhang sind noch 2 Beispiele, bei denen neue Funktionalitäten in 2005 zur Erstellung eines Möbiusringes genutzt sind.
Der erste Ring ist mit Verdrehung bei zwei Austragungen erstellt und liefert ein erstaunlich gutes Ergebnis. Leider ist es nicht möglich, den Ring mit nur einer Austragung zu erstellen, da SWX SolidWorks

eine Verdrehung um 90 Grad nicht zuläßt (nur Vielfache von 360 Grad), wenn die Bahn ein Kreis ist.
Der zweite Ring ist mit der zweifachen Anwendung des Flex-Features (Verdrehen, Biegen) erstellt und SWX SolidWorks

hat da scheinbar Probleme bei der grafischen Darstellung. Auch interessant ist, daß SWX SolidWorks

bei der Erstellung oder Bearbeitung des Flex-Features allen Flächen Farben (gleich der Teilefarbe) zuordnet.

Wäre schon interessant zu wissen, ob so ein Ring mit nur einem Feature erstellbar ist.

------------------
Stefan Giehl
TDG Technische Dienstverlening Giehl

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Faes
Mitglied
Service Engineer

Beiträge: 808
Registriert: 21.03.2002

Digitec Zenon Z9000.8
Intel i7-3960x 3.3 Ghz
Zotac Geforce GTX-680 2GB
16 GB Ram
Win 7
SolidWorks 2014
Catia V5

erstellt am: 13. Okt. 2004 07:48

<-- editieren / zitieren -->

Unities abgeben:

Hallo

Vielen Dank für die Vorschläge.
Es geht also doch auch einfacher!

Die Varianten von Stefan Giehl konnte ich leider nicht öffnen, da wir noch mit SW2004 arbeiten.

Gruss
Faes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau

Beiträge: 3094
Registriert: 03.12.2001

alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot

erstellt am: 13. Okt. 2004 09:52

<-- editieren / zitieren -->

Unities abgeben:

Nur für Faes

Ring2001+.zip

Wenn ich den Ring mit 2001+ erstelle, ist er interessanterweise nach der ersten Austragung wirklich zur Bahn tangential. So sind es noch 2 Features...

------------------
Lutz Federbusch

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jan
Mitglied
Dipl.-Ing.

Schreiben Sie einen Gästebucheintrag für Jan

Beiträge: 1271
Registriert: 23.12.2000

Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.

erstellt am: 13. Okt. 2004 12:33

<-- editieren / zitieren -->

Unities abgeben:

Nur für Faes

Ring_Jan_01.zip

Moin Faes,

habe auch noch mal einen Ring mit Deinen Skizzen modelliert.

Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Teddibaer
Ehrenmitglied V.I.P. h.c.
Struktur-Experte

Beiträge: 2125
Registriert: 09.02.2004

erstellt am: 15. Okt. 2004 08:38

<-- editieren / zitieren -->

Unities abgeben:

Nur für Faes



Neuste Geistesblitze:

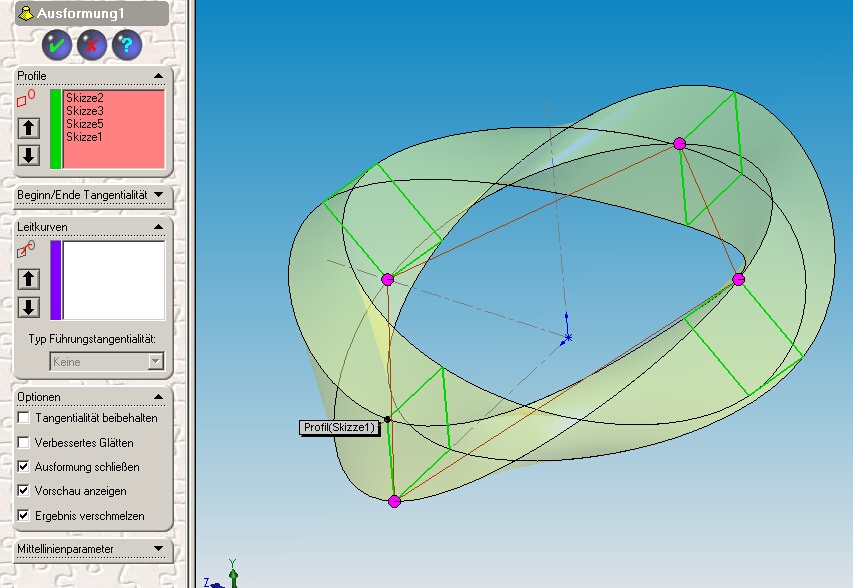

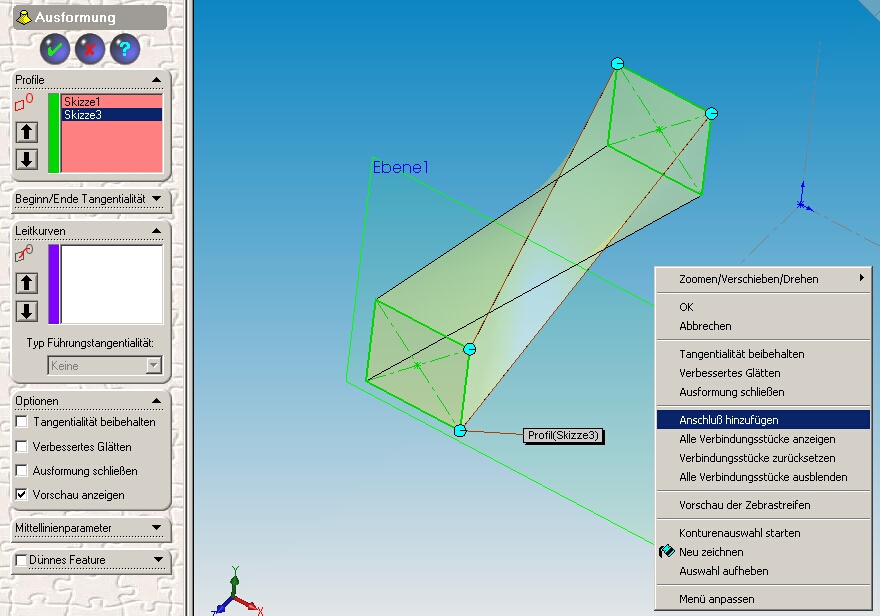

Einmal mit Leitkurven und einmal mit Anschlußstücken

------------------
Gruß, der Teddibaer
---------
Der Computer ist die logische Weiterentwicklung des Menschen: Intelligenz ohne Moral.
John Osborne (1929-94)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

anfänger-paul
Mitglied
Elektro-Techniker

Senden Sie eine Private Message an anfänger-paul

Schreiben Sie einen Gästebucheintrag für anfänger-paul

Beiträge: 158
Registriert: 27.11.2003

Intel(R) Xeon(R) CPU E5-1620 0 @ 3.60GHz
NVIDIA Quadro 4000
16 GByte RAM
ATA SSDSA2BW16 SCSI Disk Device
Windows 7 Enterprise
SW 2013 x64 SP3.0
keytech 13
ERP Microsoft Navision NAV 2009 R2

erstellt am: 09. Nov. 2004 13:44

<-- editieren / zitieren -->

Unities abgeben:

Nur für Faes

Hallo zusammen,

interessante Sache.

Mir als "Nicht-Metaller" stellt sich interessehalber die Frage: für was braucht man solch einen Ring.

Danke,
paul

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
