Tag Leute,

Ich bin ein Anfänger in SolidWorks.
In den Niederlanden gibt es nicht so ein gutes SolidWorks Forum als dieses. So, ich mochte meinen fragen gerne hier vorbringen.

Kann man von ein SolidWorks Modell Entwurf, einen Gußmatrize davon machen in SolidWorks? (Mit hilfe von das fertige Modell)
Vielleicht gibt es einen speziales Methode. So ja, wie?

Danke,
Eddy.

Verzeihe mir bitte die Sprachfehler

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Eddy,

Welkom in het duitstalige SWX-Forum.
Wat jij wil kan natuurlijk in SWX. Kijk maar naar "Mold Design" in de SWX Help. Daar is het prachtig omschreven.

Groetjes,

------------------
Stefan Giehl
TDG Technische Dienstverlening Giehl

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Aha, prachtig.

Dank Stefan.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

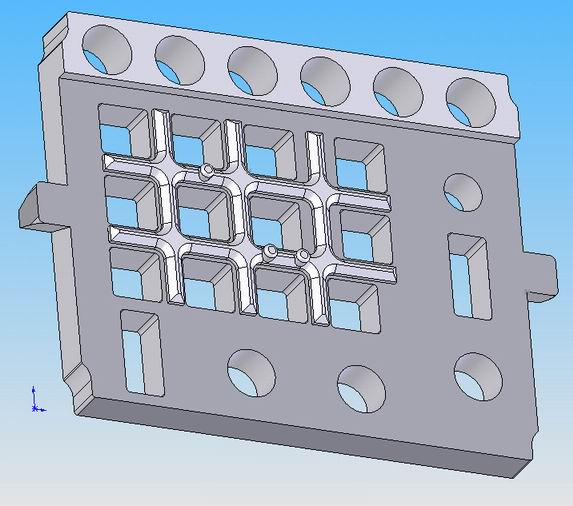

Hier ist das Modell.
Dies will ich mehrfach gießen.
Die Ruckseite ist flach. Darum wollte ich mir ein einfaches Matrize machen.
Nur den Boden. Ruckseite von das Modell nach oben.
Ich wird es heut Abend mal probieren.
Erst mal weiter arbeiten für mein chef

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Es gelingt mir noch nicht um ein Matrize zu bauen mit Mold Design.

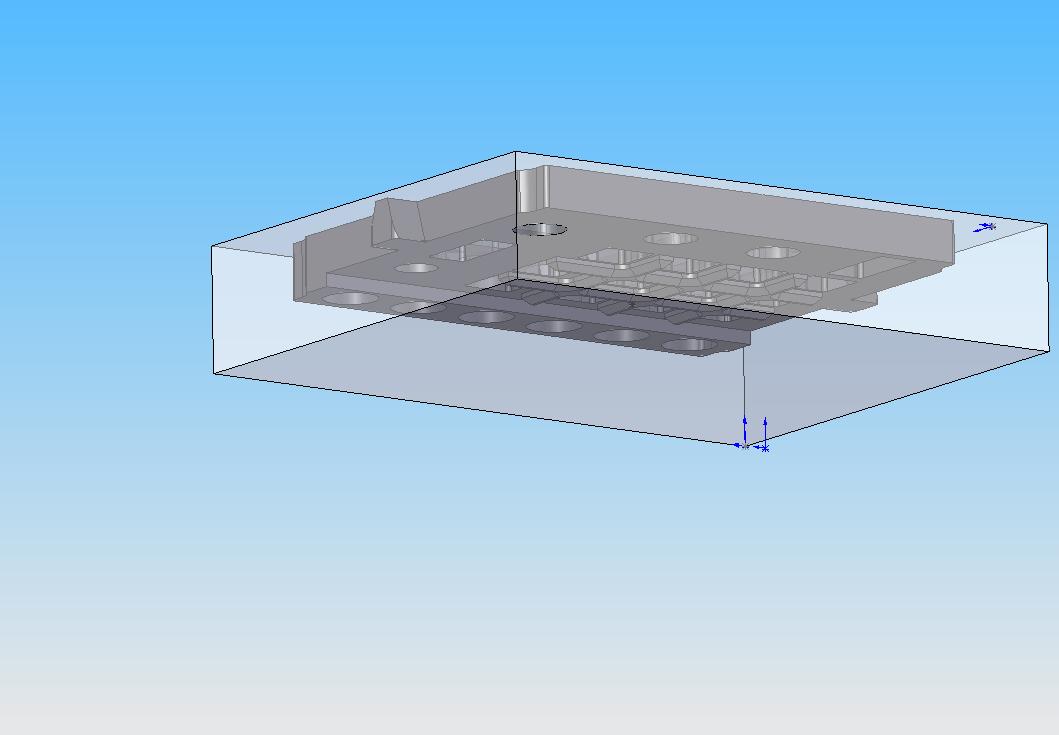

Hiermit eine Abbildung von, was ich wünsche. Ein Quadrat matrize mit dem Modell, das ausgeschnitten wird.
Wer kan mir helfen.

Danke,
Eddy.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Eddy,
schau mal in der SWX Hilfe unter Formnest nach.
Damit müsste man dein Problem wahrscheinlich lösen können.
Gruß Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Eddy,

Du hast in SWX prinzipiell 2 Möglichkeiten um Formen zu erstellen:
1. In der Baugruppe: Dabei erzeugst Du beim Bearbeiten eines Teils in der Baugruppe mit dem Feature Formnest (Cavity) die Form für das andere Teil in der Baugruppe.
2. Im Teil: Hier kannst Du mit dem Feature Vereinigen (Combine) bei Multibody-Teilen auch Körper voneinander subtrahieren, sodaß die Form übrigbleibt.

------------------
Stefan Giehl
TDG Technische Dienstverlening Giehl

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

error.jpg combine.jpg

Zitat:

---

Original erstellt von s.giehl:
1. In der Baugruppe: Dabei erzeugst Du beim Bearbeiten eines Teils in der Baugruppe mit dem Feature Formnest (Cavity) die Form für das andere Teil in der Baugruppe.

---

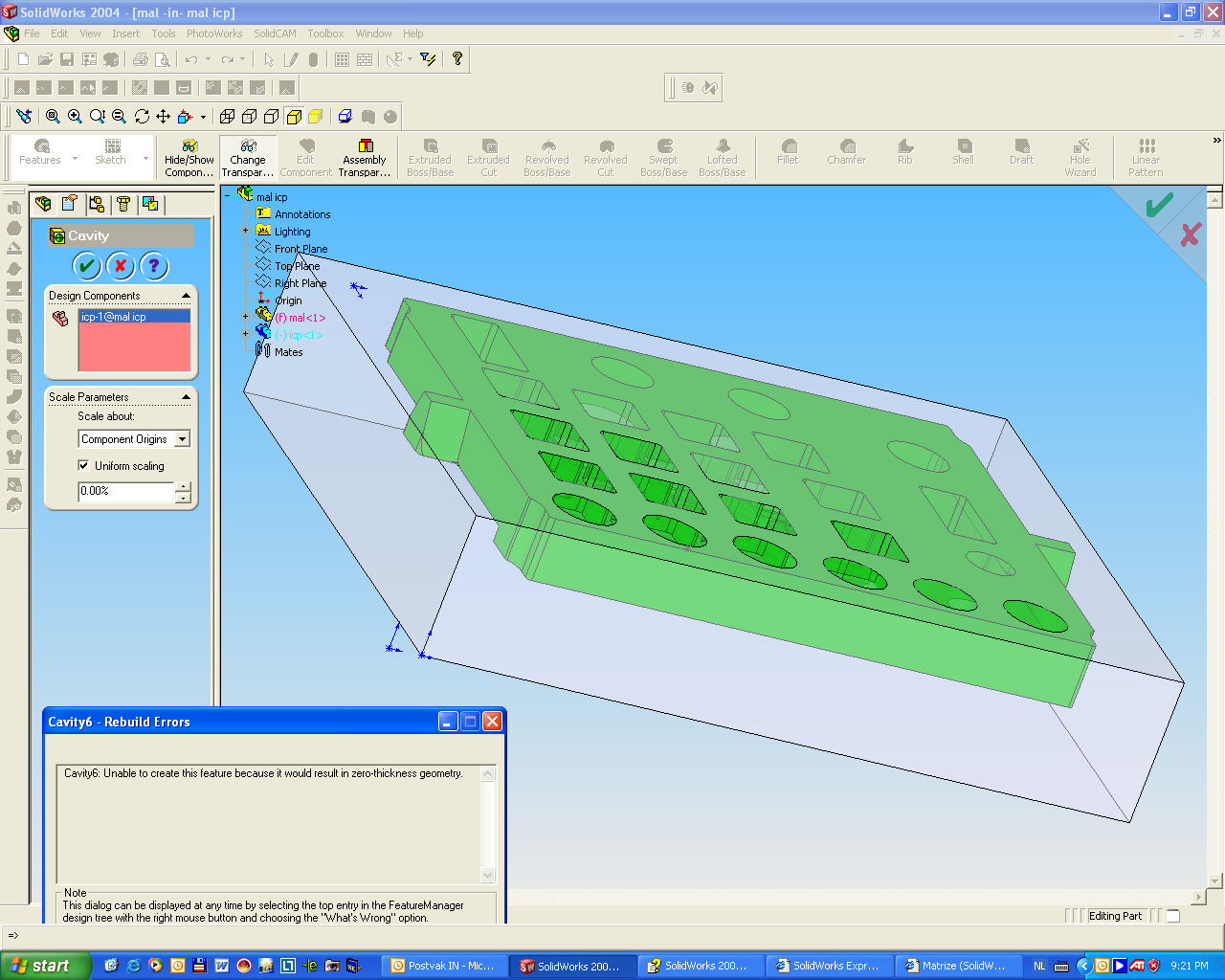

Dies gibt mir einen fehler: error.jpg

Zitat:

---

2. Im Teil: Hier kannst Du mit dem Feature Vereinigen (Combine) bei Multibody-Teilen auch Körper voneinander subtrahieren, sodaß die Form übrigbleibt.

---

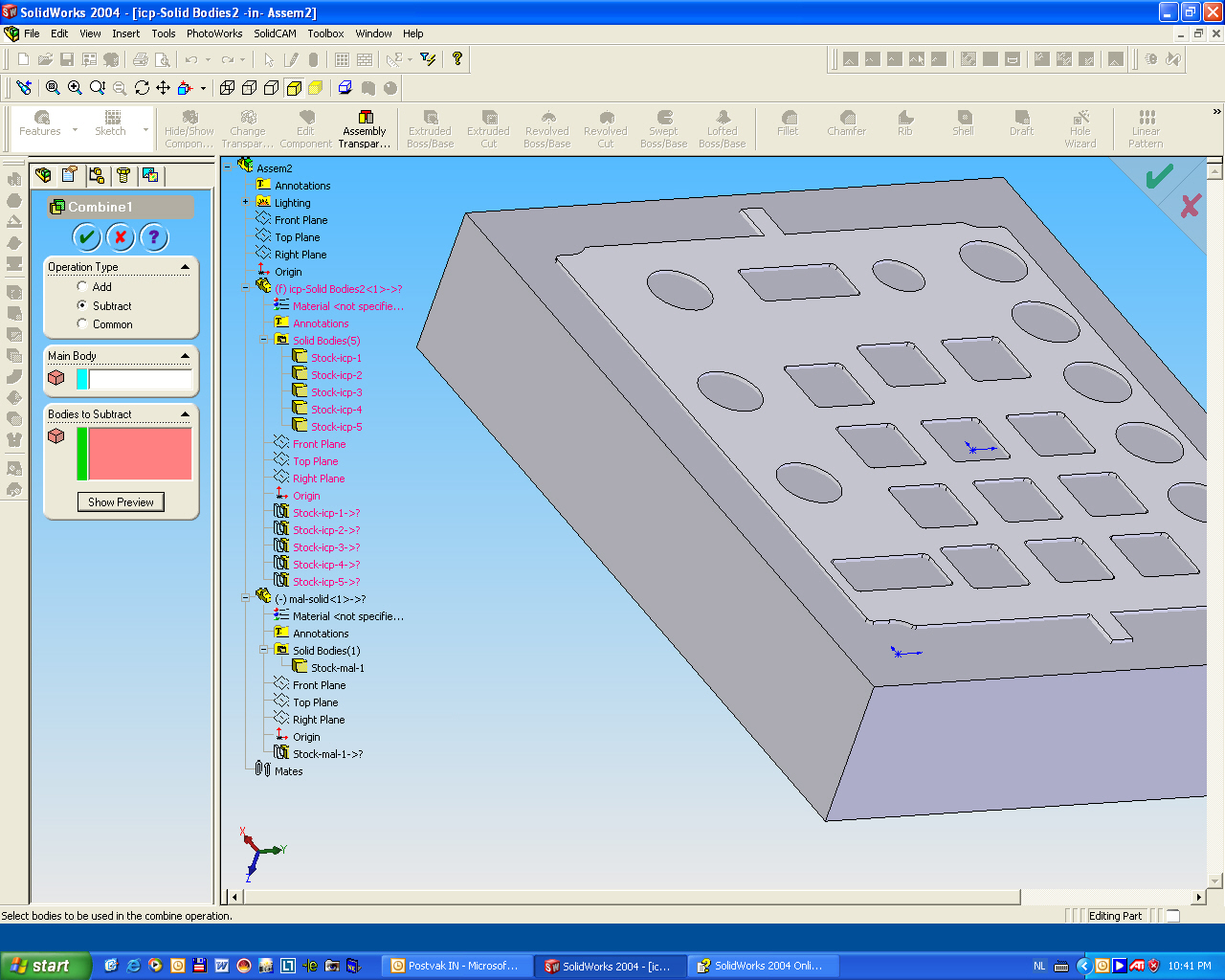

Ich glaube das diese loesung das beste ist, aber was ich auch probiere, ich kan kein 2 bodies anzeigen: combine.jpg

Hier mal das model. Vielleicht kan jemand es mal probieren.
http://www.vaeq.com/cnc/icp.zip

Danke vielmals,
Eddy.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

icp-sg.zip

Hallo Eddy,

den Fehler in der Baugruppe bekommst Du dadurch, daß du ein Formnest (Cavity) von einem Multibody-Teil erstellen willst, bei dem sich Kanten berühren (Geometrie mit der Dicke 0). Die Verursacher sind Extrude9 und Extrude12.

Für die Combine-Funktionalität siehe Anhang (mit modifizierten Extrude9 und Extrude12).

------------------
Stefan Giehl
TDG Technische Dienstverlening Giehl

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

icp.zip

Hi,

ich hoffe das ist ca. das was du wolltest, ich habe (wie stefan schon geschriben hat) die Radien (Extrude9 und Extrude12) so angepasst das dein Teil nur einen Körper hat um dann die Matrize erstellen zu können.
Allerdings wollte ich noch bemerken das du das Teil kaum aus der Form herrausbekommen wirst (Hinterschnitt an den 2 Nasen).

Gruß
Michi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Sehr vielen dank Stefan und Michi.

Michi, dus hast recht. Die nasen muss ich noch endern.

Eddy.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich begreife das "Combine" noch nicht.
Wie geht man vor, um 2 modellen zu combinieren?

Ich habe 2 modellen. Das icp und ein "stück materiaal“.
Ich mache ein Assembly mit beide teilen.
Ich führe das icp in das "stück materiaal“ ein.
Aber dan! Kann jemand mir sagen was ich dan tun muss?

Danke,
Eddy.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Alles klar. Ich hab es.
Kein assembly. Im icp ein Sketch/Extruded Boss hin um das icp. Nicht mergen und combine.

Mochte ich nur gerne wissen, was wurde geändert in Extrude9 und Extrude12, um es zu kombinieren?

Eddy.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von EddyK:
...Mochte ich nur gerne wissen, was wurde geändert in Extrude9 und Extrude12, um es zu kombinieren?...

---

Ich hab die Skizzen angepast.

------------------
Stefan Giehl
TDG Technische Dienstverlening Giehl

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Aahhh, jetzt siehe ich es. Da sind 5 bodies anwesend.
"Het kwartje begint te vallen" :-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Eddy,

um noch die letzten Unklarheiten zu beseitigen. es gibt 2 Möglichkeiten das combine oder substrakt zu verwenden.

1. es wird in einem Teil (eine sldprt datei) gemacht, dann geht es mit dem Befehl "combine". So hab ich es gemacht und auch Stefan hat es so erklärt.

2. man baut ein Asembly mit 2 Teilen (icp und Matrize) und verwendet dann den Befehl "Gussform" im engl. heist es glaub ich cavity (o.ä.).

hoffe ich hab jetzt nnichts falsches erzählt,

Gruß
Michi
