Moin Moin Zusammen,

ich befinde mich wieder mal im Zustand geistiger Umnachtung.
Kurz gesagt ich komm nich mehr weiter.

Ich habe hier zwei Bauteile, dei miteinander verschweißt werden müssen.
Es handelt sich um eine Zentrierung, die in einem Konus steckt. Diese soll mit einer Y-Nahtvon beiden Seiten geschweißt werden.

Ich habe die beiden Teile in eine Baugruppe geladen und positioniert.
Doch wie gehts weiter ?

Habt Ihr eine Idee ?

Viele Grüße aus Köln
                ScampiJoe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi ScampiJoe,

Menü >> Einfügen >> Baugruppenfeature >> Schweissnaht
dialogbox ausfüllen

fertig

------------------
Gruß Steffen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Und nochwas, wenn Du eine Baugruppe als Anhang zur Ansicht machen willst, sollten die Parts mit ins zip

So long

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

"Und nochwas, wenn Du eine Baugruppe als Anhang zur Ansicht machen willst, sollten die Parts mit ins zip  "

oder einfach "Datei/Öffnen..." und das Häckchen bei "nur Ansicht" setzen...
Schade nur, dass beide Teile die selbe Farbe haben, da nützt die Vorschau dann auch nicht viel...

------------------
Gruß

Hoshi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Schweißkonstruktion.zip

Moin Moin,

Irgendwie stehe ich noch immer auf dem Schlauch, was das Verschweißen der Bauteile anbelangt.
Ich hab hier nochmal die Baugruppe und die Einzelteile.
Wenn jemand das verschweißen könnte, damit ich mal einen Anhaltspunkt bekomme, währe mir sehr geholfen.
Unsere Unterlagen beziehen sich nur auf Rahmenkonstruktion und die Hilfe bringt schweigt sich auch darüber aus, gerade was die benötigten Flächen belangt.

Viele Grüße aus Köln
      ScampiJoe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Schweissbaugruppe1.zip

Moin

zwischen deinen beiden teilen muß am Durchmesser ein kleiner Spalt sein

------------------
Gruß Steffen

[Diese Nachricht wurde von steffen-t am 02. Sep. 2004 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Moin,

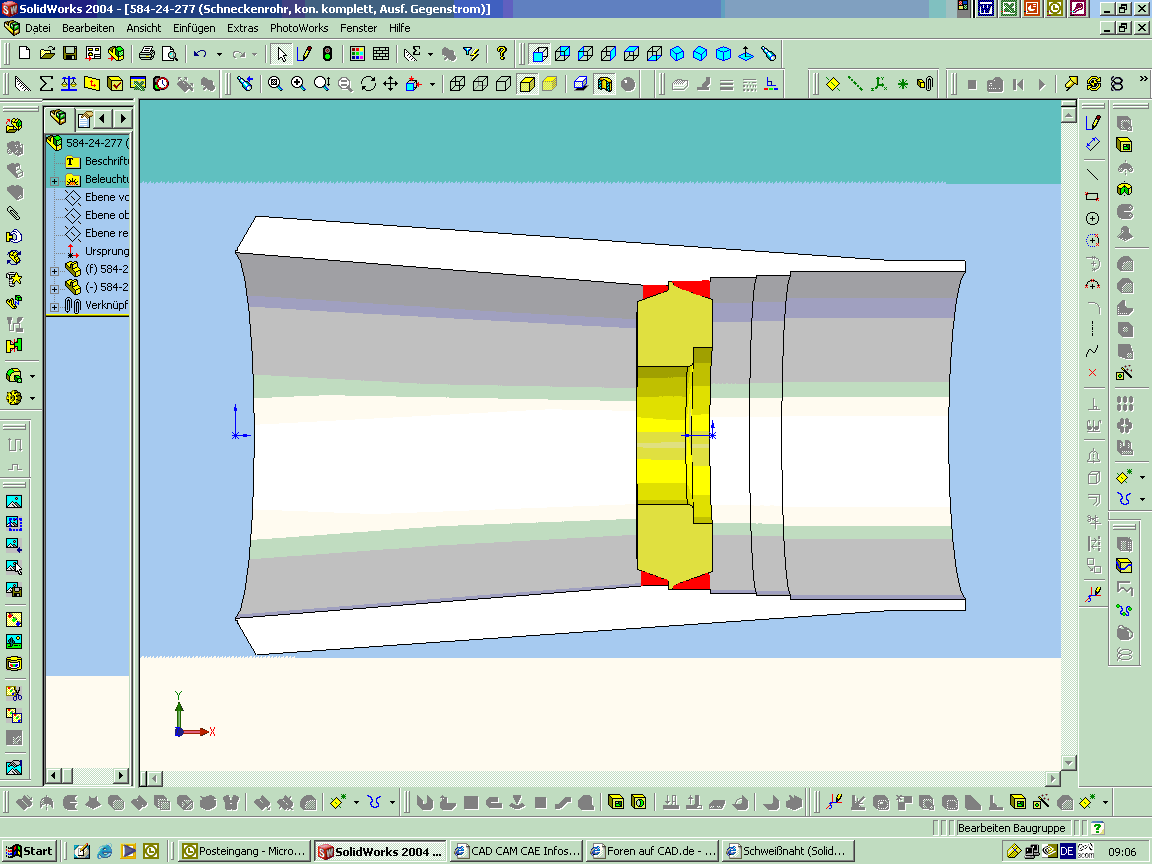

habe hier mal den bereich rot gekennzeichnet wo eine Y-Naht rein soll.
Ich hab keinen Plan mehr.
Evtl. könnt Ihr was damit Anfangen.

Gruß ScampiJoe

------------------
Born Free, Hope To Die Free !

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo ScampiJoe,

eigentlich gibt es da kein großes Problem. Die Schweißumgebung in der Baugruppe enthält nämlich nur einige kleine Hilfsprogramme um Teile im Baugruppenkontext zu erzeugen. Wenn diese in einem speziellen Fall nicht funktionieren, dann modelliert man diese Teile einfach mit den normalen SWX-Funktionen. In deinem Beispiel geht das wohl mit einfachen Rotationsteilen. Im allgemeinen Fall kommt man meistens mit einer Austragung des Schweißnahtquerschnitts entlang irgend welcher Werkstückkanten zum Ziel. Wie gesagt, wenn man im Baugruppenkontext modelliert erhält man die identische Funktionalität.
Meiner Meinung nach stammt diese Schweißumgebung nicht vom SWX-Kernteam sondern wurde vermutlich von weniger begabten Externen zugekauft. Sie ist nicht flexibel wie gewohnt, sondern deckt nur die üblichen Lehrbuchbeispiele ab. Bei uns gibt es schon immer die Maxime: Wenn der erste Versuch mit einer Schweißnaht nicht hin haut, dann wird sie mit Standardfunktionen modelliert.
Noch etwas: Bevor wir Schweißnähte modellieren, überlegen wir gut, ob der Mehraufwand gegenüber den einfachen Zeichnungssymbolen auch gerechtfertigt ist. Bei uns ist das praktisch nur der Fall, wenn die Schweißnähte sicherheitsrelevant sind und iher Dimensionen deshalb in den zugehörigen Berechnungen auftauchen. Dann will der Chef die Dinger im Modell 3D sehen, da es in der 2D-Zeit öfter mal passiert ist, dass die Abmessungen der Berechnung an einigen Stellen gar nicht möglich war.

MfG  WLT

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ihr,
Schweißnähte bremsen auch die Performance... (Habe mir mal angewöhnt, nur die "wichtigen" einzuzeichnen z.B. bei evtl. Kollisionen)
Rest kann man ja auch nur über die Beschriftung einfügen!

Gruß

Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

der Vorschlag von WLT ist in diesem fall wohl die schnellste Lösung,
eine Seite habe ich hinbekommen mit Trennlinien einfügen.
Bei der zweite ist er ständig am motzen, das die flächen sich berühren.

------------------
Gruß Steffen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
