Thema: Steigungsänderung (1320 mal gelesen)
|
ScampiJoe
Mitglied
Techniker
   Beiträge: 12
Registriert: 01.07.2004 BORN FREE, HOPE TO DIE FREE!
|
erstellt am: 30. Aug. 2004 10:06  <-- editieren / zitieren -->   Unities abgeben:
Moin Moin an alle SW-Anwender, ich hab hier mal eine richtige Nuß.
Eine Förderschnecke eines Extruders hat am Anfang eine Steigung von 300 und soll am Ende nur noch 250 haben.
Diese Steigungänderung findet innerhalb von 360°, sprich einer Umdrehung statt.
Zusaätzlich ist die Förderschnecke gepanzert.
Wer hat eine Idee wie so was zu konstruieren ist? Schönen Gruß aus Köln
ScampiJoe
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Olivia
Mitglied
Konstrukteurin
Beiträge: 149
Registriert: 19.05.2004 zur Zeit:
Dell Optiplex P4 2.8GHz
Windows 2000 SP4, 1.5GB
Solidworks 2004 SP4.1 und FW
- Inventor 8
- ProEngineer 2001
Alternativ:
- Mac OSX, iBook und Dual-G4
|
erstellt am: 30. Aug. 2004 10:12 <-- editieren / zitieren --> Unities abgeben: Nur für ScampiJoe
Hallo ScampiJoe Ich nehme an das deine erste Wicklung schan mal in Ordnung ist.
Warum nicht einfach das ganze so verlängern bis der 300er teil fertig ist, dann die Steigungsänderung mit der kopierten Skizze der 300er Steigung einfügen, danach die 200er Schnecke mit der nochmals kopierten und angepassten 300er Schnecke beenden? Sozusagen in drei Schritten:
- 300er Schneckenteil erstellen
- Uebergang erstellen
- 200er Schneckenteil erstellen ------------------
En Gruess
Olivia  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ScampiJoe
Mitglied
Techniker
Beiträge: 12
Registriert: 01.07.2004 BORN FREE, HOPE TO DIE FREE!
|
erstellt am: 30. Aug. 2004 10:21 <-- editieren / zitieren --> Unities abgeben:
|
Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)

Beiträge: 2661
Registriert: 29.07.2003 CSWP
Solidworks
verschiedene Rechner
|
erstellt am: 30. Aug. 2004 10:28 <-- editieren / zitieren --> Unities abgeben: Nur für ScampiJoe
|
Olivia
Mitglied
Konstrukteurin
Beiträge: 149
Registriert: 19.05.2004 zur Zeit:
Dell Optiplex P4 2.8GHz
Windows 2000 SP4, 1.5GB
Solidworks 2004 SP4.1 und FW
- Inventor 8
- ProEngineer 2001
Alternativ:
- Mac OSX, iBook und Dual-G4
|
erstellt am: 30. Aug. 2004 11:04 <-- editieren / zitieren --> Unities abgeben: Nur für ScampiJoe
Hallo ScampiJoe Da wird es wohl ohne etwas trigonometrie nicht abgehen. Ich hätte es in einem Stück gemacht.
1) 300er Wendel
2) Ebene ans Ende der 300er Wendel
3) Alles klauen (Skizzen etc. vom 300er Wendel)

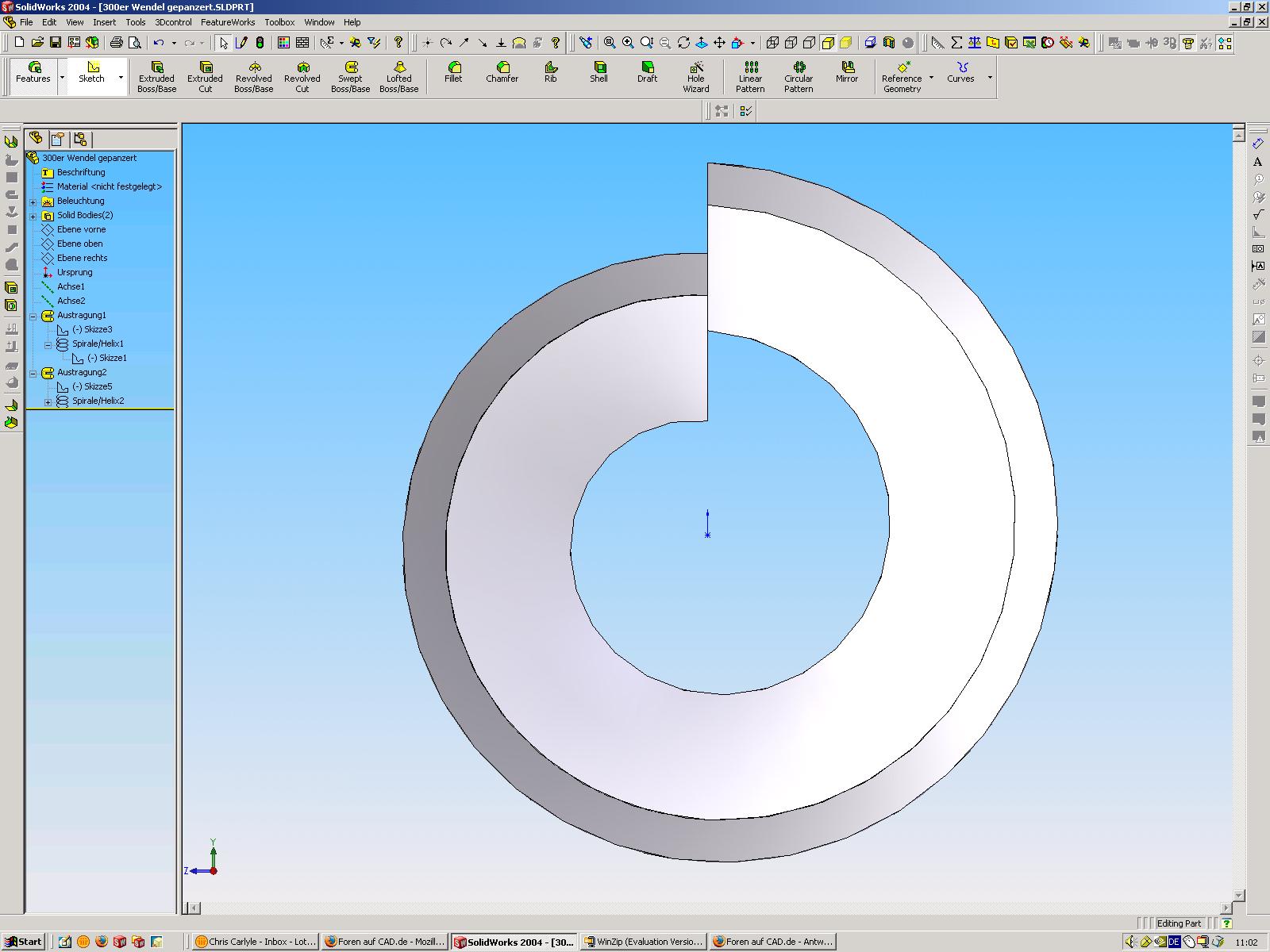

4) Nur eine Wendel anlegen mit einem Winkel (siehe Beilage)
5) neue Ebene am Ende des Überganges anlagen
6) wieder alles klauen
7) den 200er Wendel zu Ende wickeln
------------------
En Gruess
Olivia Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
