Thema: Blech mit Radien biegen (3587 mal gelesen)
|
guischmi
Mitglied
Produktentwickler
   Beiträge: 180
Registriert: 05.03.2002 SWX 2010 x64 SP5.0 unter win7
|
erstellt am: 11. Aug. 2004 09:11  <-- editieren / zitieren -->   Unities abgeben:

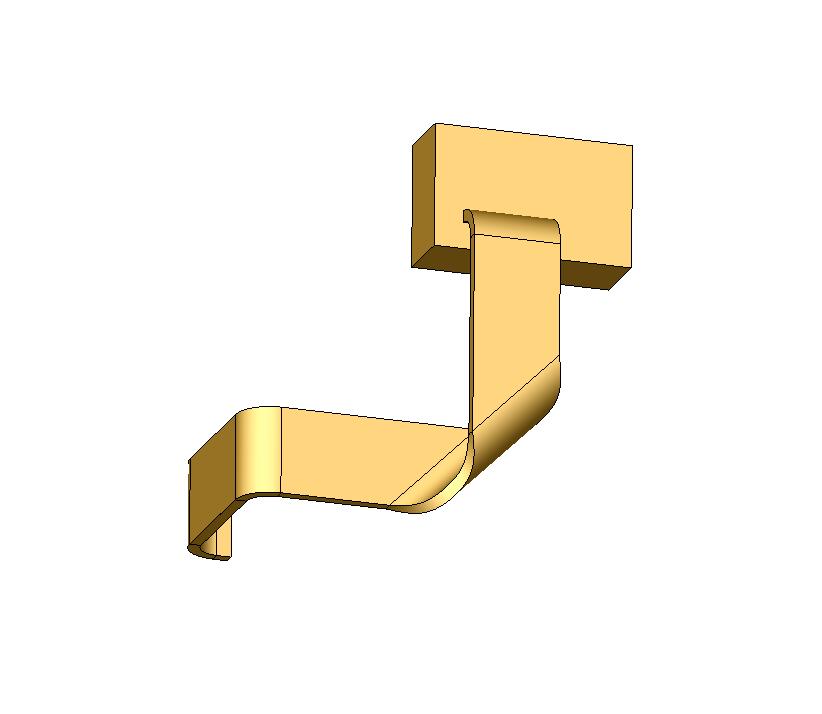

Hallo Blechfüchse, ich möchte unter 2001+ ein Flachbandkabel simulieren. Das Problem liegt in einem 90° Knick (siehe Bild). Mit Profil und Leitlinien komme ich nicht um die Ecke, also dachte ich an ein "Blechkabel" :-).
Leider kann ich hier scheinbar nur einen Rechteckigen Querschnitt verwenden, mit Radien in den Profilecken verweigert er mir die Biegung.
Meine Fragen: Ist das so oder bin ich nur zu blöd? bzw. gibt es einen workaround? ------------------
... des mecht des Katt doch alles von alaan, odä? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Stefan_Stange
Mitglied
Beiträge: 5
Registriert: 01.12.2003
|
erstellt am: 11. Aug. 2004 09:34 <-- editieren / zitieren --> Unities abgeben: Nur für guischmi
Hallo Guischmi, mit Austragung und Leitkurve funktioniert die Erstellung des von Ihnen gewünschten Profiles mit Sicherheit, schicken Sie mir eine kurze Mail an sstange@dps-software.de oder rufen mich an unter 0231-4761743 und wir Lösen Ihr Problem!
MFG
Stefan Stange Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Oldie
Mitglied
Senior design engineer
Beiträge: 750
Registriert: 22.01.2001 Catia V5 R16 - R19
|
erstellt am: 11. Aug. 2004 09:35 <-- editieren / zitieren --> Unities abgeben: Nur für guischmi
Hallo guischmi, ich hab leider kein SWX 2001+ greifbar, aber in SWX 2004 kann man die Kanten nachträglich verrunden. Die tangentiale Fortsetzung hat zwar ein paar Probleme, aber auf mehrere Abrundungsfeatures verteilt kriegt man es dann doch hin. Gruß Oldie  ------------------
Der direkte Weg ist nicht immer der schnellste. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CADJunkie2
Mitglied
Beiträge: 10
Registriert: 05.07.2004 Inspirion 5150 P4
2,8 MhZ,
768 MB RAM
|
erstellt am: 11. Aug. 2004 09:46 <-- editieren / zitieren --> Unities abgeben: Nur für guischmi
Hallo Stefan, ich bin Student und habe ab und an Probleme mit SWX  . Coole Sache das wir dich anrufen dürfen und dir unsere Probleme per Mail schicken können. Ich dachte immer man brauch da einen Wartungsvertrag. so ist das aber viel besser. Gruß CADJunkie Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
guischmi
Mitglied
Produktentwickler
Beiträge: 180
Registriert: 05.03.2002 SWX 2010 x64 SP5.0 unter win7
|
erstellt am: 11. Aug. 2004 09:57 <-- editieren / zitieren --> Unities abgeben:
@ Stefan_Stange: Danke fürs Angebot, aber mir geht es neben dem Kabel ja auch um die Erkenntnis. Ich werde meine 3D-Skizzen nochmal prüfen. @ Oldi:

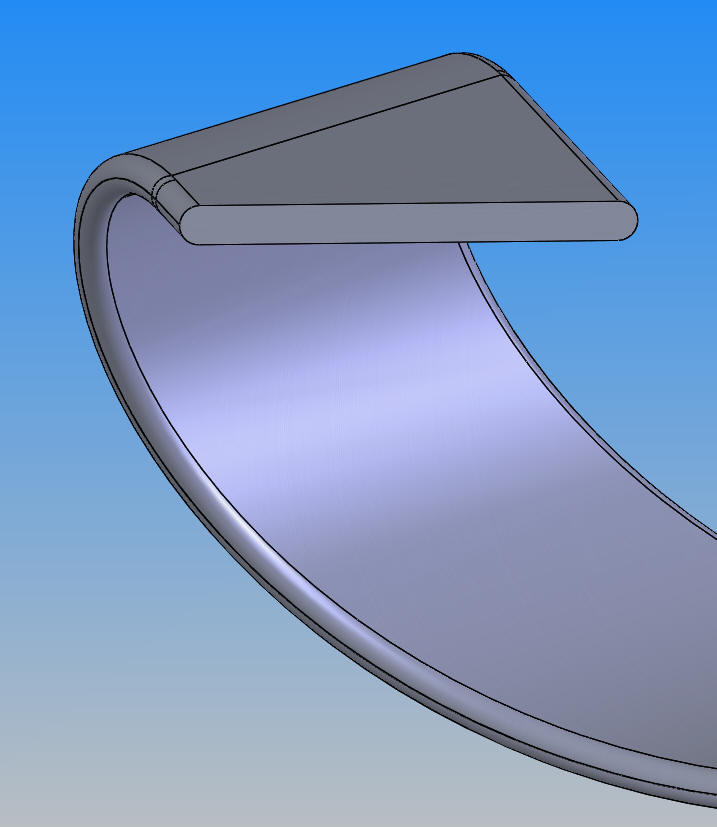

Mit Verrundungen komme ich genau so weit (Bild). Variable Radien bringen nix. Was hast Du sonst noch gemacht? ------------------
... des mecht des Katt doch alles von alaan, odä? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Oldie
Mitglied
Senior design engineer
Beiträge: 750
Registriert: 22.01.2001 Catia V5 R16 - R19
|
erstellt am: 11. Aug. 2004 10:34 <-- editieren / zitieren --> Unities abgeben: Nur für guischmi
Zitat:
Original erstellt von guischmi:
@ Oldi:
Mit Verrundungen komme ich genau so weit (Bild). Variable Radien bringen nix. Was hast Du sonst noch gemacht?
Hallo guischmi, wie schon mal geschrieben:
Zitat:
Original erstellt von Oldie:
Die tangentiale Fortsetzung hat zwar ein paar Probleme, aber auf mehrere Abrundungsfeatures verteilt kriegt man es dann doch hin.

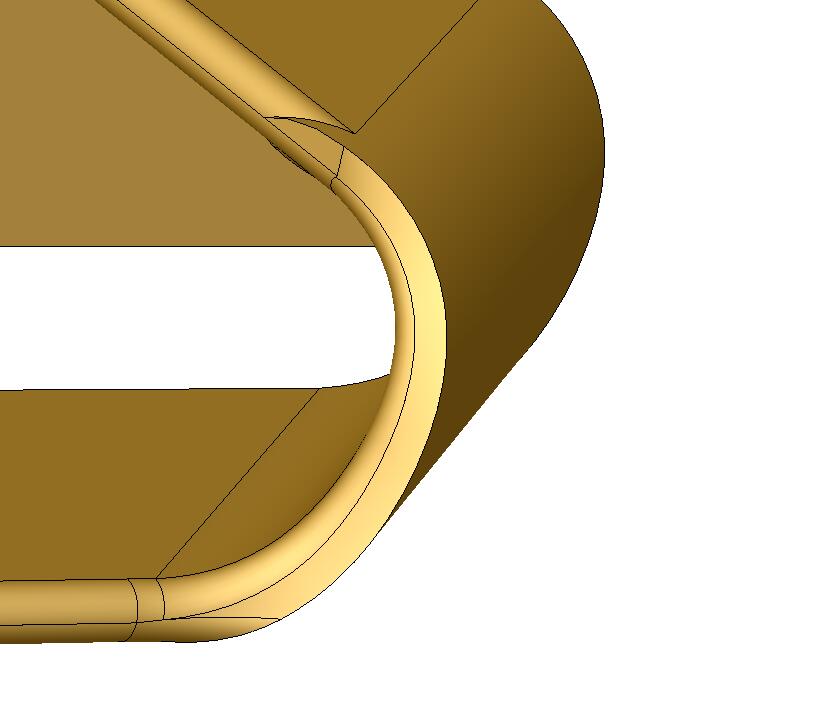

Am besten schaltest du die "tangentiale Fortsetzung" der Verrundung aus und selektierst die Kanten mit "Tangentialität auswählen" (SWX2001+ ???). Sollte SWX hier verweigern, einfach notfalls je Kantenstückchen ein Verrundungsfeature platzieren. Als Radius einen minimal ( 0,03mm ) kleineren Wert als die halbe Kabeldicke angeben. Dein Ergebnis hatte ich auch, als ich noch dachte:" Des mecht die Verrundungsfunktion mit der Tangentialen Fortsetzung (des Katt) doch alles von alaan."
Typischer Fall von "Mensch denkt, SWX lenkt" Gruß Oldie ------------------
Der direkte Weg ist nicht immer der schnellste. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
guischmi
Mitglied
Produktentwickler
Beiträge: 180
Registriert: 05.03.2002 SWX 2010 x64 SP5.0 unter win7
|
erstellt am: 11. Aug. 2004 11:01 <-- editieren / zitieren --> Unities abgeben:
Hallo Oldi, die Tangentialität pro Einzelkontur kann ich in 2001+ nicht bestimmen, oder ich finde es nicht. Aber beim Spielen mit kleineren Radien und diversen Optionen kam heraus, das SWX bei Radien größer 0,47 Probleme kriegt (Kabel-Ø 1). Den Unterschied zwischen 0,5 und 0,47 sieht aber eh keiner, also huddeln wirs halt mal so hin, ist ja eh nur fürn Bild.... Trotzdem vielen Dank an Alle ------------------
... des mecht des Katt doch alles von alaan, odä? [Diese Nachricht wurde von guischmi am 11. Aug. 2004 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rollschuh
Mitglied
Techn.Angestellter
Beiträge: 40
Registriert: 15.01.2003 SW2003-SP3.1
WIN2000P
Pentium 1GHz, 512MB, Nvidia Quadro2 Pro
|
erstellt am: 11. Aug. 2004 11:46 <-- editieren / zitieren --> Unities abgeben: Nur für guischmi
|
guischmi
Mitglied
Produktentwickler
Beiträge: 180
Registriert: 05.03.2002 SWX 2010 x64 SP5.0 unter win7
|
erstellt am: 11. Aug. 2004 13:01 <-- editieren / zitieren --> Unities abgeben:
@Rollschuh Ich war da und denke EINIGES wird ein Kinderspiel werden. Ob das aber auch für mich was wird, zeigt sich erst Ende des Jahres. Wenn dann der Gewinn stimmt werde ich nochmal bei meinem Chef vorstellig *grins*
------------------
... des mecht des Katt doch alles von alaan, odä? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
