Thema: Austragung einer Helixnut an einer beliebigen Körpergeometrie (698 mal gelesen)
|
Stößlein Christian
Mitglied
Konstrukteur
   Beiträge: 14
Registriert: 15.07.2004
|
erstellt am: 15. Jul. 2004 12:40  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich teste gerade eine Testversion von Solidworks.
Ich habe einen Zylinder und ein Rechteck mit Radien. Dazwischen habe ich eine Ausfromung erzeugt. Nun möchte ich eine Nut in Form einer Helix beginnent am zylindrischen Teil über die Ausfromung bis zum Ende des rechteckigen Teils erstellen. Wer kann mir hier weiterhelfen.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jan
Mitglied
Dipl.-Ing.
Beiträge: 1271
Registriert: 23.12.2000 Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.
|
erstellt am: 15. Jul. 2004 12:54 <-- editieren / zitieren --> Unities abgeben: Nur für Stößlein Christian
|
brainseks
Ehrenmitglied V.I.P. h.c.
Konstrukteur / Entwicklung
Beiträge: 3181
Registriert: 26.07.2002 Intel Core i5-3570K, Asus P8Z77-V Pro, Intel 320 SSD 128GB System, WD-5000AAKS Daten, Geforce GTX460 1GB, Windoof 7 home Premium 64bit (privat)<P>Samsung R540 i3-380M JA05 /Intel Core i3-380M 2x 2,53GHz / Intel X25-M G2 80GB System, 4096MB DDR3 Ram / Intel® HD Graphics / Webcam u. int. Mikro, DVD Brenner / Windows 7 Home Premium 64 Bit (Notebook privat)
|
erstellt am: 15. Jul. 2004 13:01 <-- editieren / zitieren --> Unities abgeben: Nur für Stößlein Christian
Du erstellst eine Skizze auf der Bodenfläche des Zylinders und übernimmst beispielsweise die Kreiskontur des Zylinders in deine Skizze.Dann machst Du einfügen Kurve Helix/Spirale, stellst die gewünschten Parameter ein, Startwinkel ist hier immer ein Knackpunkt. Dann erzeugst Du auf einer Ebene die die Helix schneidet eine Skizze mit deinem Profil für die Austrageung, verknüpfst einen Punkt in der Skizze mit Anstecken an die Helix und machst bei Einfügen Schnitt Austragung dein Feature. So long
Datei kann ich nicht anhängen, wird leider zu gross Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Stößlein Christian
Mitglied
Konstrukteur
Beiträge: 14
Registriert: 15.07.2004
|
erstellt am: 15. Jul. 2004 15:29 <-- editieren / zitieren --> Unities abgeben:
Hallo Jan, das ganze schaut schon mal nicht schlecht aus ich habe zwar kein rotierendes Teil da ich einen Übergang von Rund auf Rechteck habe.
Wie hast du die 3D Skizze erstellt, auf der man dann die Nut austragen kann. Danke Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Stößlein Christian
Mitglied
Konstrukteur
Beiträge: 14
Registriert: 15.07.2004
|
erstellt am: 15. Jul. 2004 18:08 <-- editieren / zitieren --> Unities abgeben:
|
Stößlein Christian
Mitglied
Konstrukteur
Beiträge: 14
Registriert: 15.07.2004
|
erstellt am: 15. Jul. 2004 18:54 <-- editieren / zitieren --> Unities abgeben:
Hallo, ich habe jetzt über den Skizzenbefehl Schnittkurve eine Skizze zwischen meiner Fläche die ich an der Helix erstellt habe und meinem Grundköper erstellt. Leider wird dann überall wo eine neue Fläche beginnt ein Punkt gesetzt. Kann ich das irgendwie unterbinden? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jan
Mitglied
Dipl.-Ing.
Beiträge: 1271
Registriert: 23.12.2000 Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.
|
erstellt am: 16. Jul. 2004 07:07 <-- editieren / zitieren --> Unities abgeben: Nur für Stößlein Christian
|
Stößlein Christian
Mitglied
Konstrukteur
Beiträge: 14
Registriert: 15.07.2004
|
erstellt am: 16. Jul. 2004 09:42 <-- editieren / zitieren --> Unities abgeben:

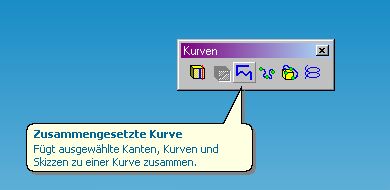

Guten Morgen, was meinst du mit zusammengesetzter Skizze. Ich habe eine 3D Skizze mit den Befehl Schnittkurven erstellt. Leider wird in meiner Kurve bei jeden Flächenübergang ein Punkt gesetzt und somit sind die einzelnen Kurven nicht miteinander Verbunden. Kann ich die einzelnen Kurven irgendwie verbinden? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Teddibaer
Ehrenmitglied V.I.P. h.c.
Struktur-Experte
Beiträge: 2125
Registriert: 09.02.2004 **CSWP 06/2004**
--
MacBook Air M1
MacBook Pro M1-Max
|
erstellt am: 16. Jul. 2004 09:46 <-- editieren / zitieren --> Unities abgeben: Nur für Stößlein Christian
|
brainseks
Ehrenmitglied V.I.P. h.c.
Konstrukteur / Entwicklung
Beiträge: 3181
Registriert: 26.07.2002 Intel Core i5-3570K, Asus P8Z77-V Pro, Intel 320 SSD 128GB System, WD-5000AAKS Daten, Geforce GTX460 1GB, Windoof 7 home Premium 64bit (privat)<P>Samsung R540 i3-380M JA05 /Intel Core i3-380M 2x 2,53GHz / Intel X25-M G2 80GB System, 4096MB DDR3 Ram / Intel® HD Graphics / Webcam u. int. Mikro, DVD Brenner / Windows 7 Home Premium 64 Bit (Notebook privat)
|
erstellt am: 16. Jul. 2004 09:55 <-- editieren / zitieren --> Unities abgeben: Nur für Stößlein Christian
Hallo Christian da hier im Forum für uploads keine Dateinamen mit Umlauten und Sonderzeichen funktionieren, ebenso gibt es bei den uploads die gleichen Probleme wenn man solche Zeichen im Nicknamen hat, werden bei Dir vermutlich nie die uploads funktionieren, bedingt durch Deinen Namen (ö und ß), solltest Du ändern oder was meinen die Admins? Grüssle Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
| |
Stößlein Christian
Mitglied
Konstrukteur
Beiträge: 14
Registriert: 15.07.2004
|
erstellt am: 16. Jul. 2004 17:06 <-- editieren / zitieren --> Unities abgeben:
|
