Und schon wieder ein Problem:

Wir hätten da ein Band, das sich in der Form an ein anderes Teil anpassen muss. Für dieses Band bräuchten wir die Abwicklung.
Auf den ersten Blick eigentlich kein Problem, einfach ein Blechteil daraus machen und abwickeln.

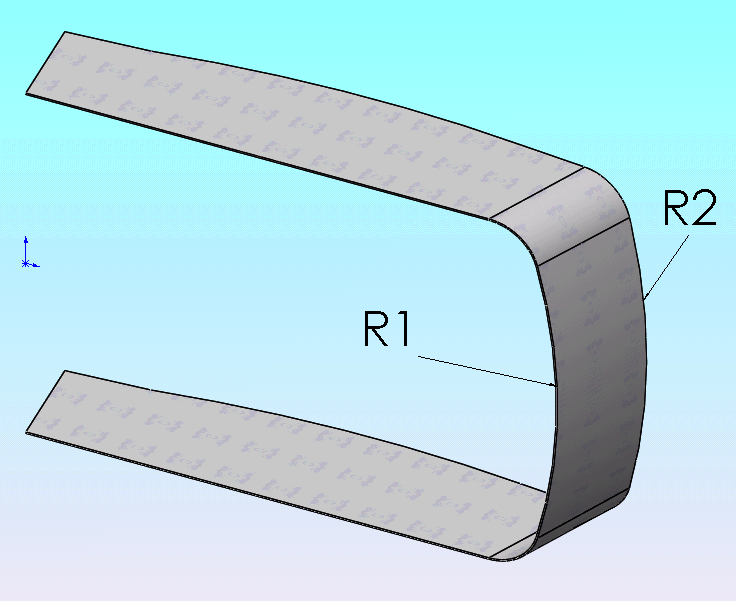

Leider ist ein Teil der Form über "Formschräge" entstanden, dadurch hat die große Biegung (s. Bild) 2 unterschiedliche Radien (R1 und R2) - und damit versagt das Blechfeature.
Wenn man diese Formschräge unterdrückt klappt es, aber leider ist die nicht verhandelbar.
Mir fällt dazu nichts brauchbares ein, aber vielleicht hat ja jemand da draußen einen Geistesblitz und zaubert mir einen Weg zur Abwicklung her?

bitte bitte...

Ciao

------------------
Klaus Massler

www.al-ko.de
privat...
KLAMM? Was ist KLAMM?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jan
Mitglied
Dipl.-Ing.


Sehen Sie sich das Profil von Jan an!   Senden Sie eine Private Message an Jan  Schreiben Sie einen Gästebucheintrag für Jan

Beiträge: 1271
Registriert: 23.12.2000

Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.

erstellt am: 13. Jul. 2004 15:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für KMassler 10 Unities + Antwort hilfreich
Moin Klaus,

kannst Du nicht die beiden Stirnseiten für eine Ausformung verwenden?
Dann sollte es auch mit dem Blech klappen.
Vielleicht mit Schnittkurven!

Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von Lutz Federbusch an!   Senden Sie eine Private Message an Lutz Federbusch  Schreiben Sie einen Gästebucheintrag für Lutz Federbusch

Beiträge: 3094
Registriert: 03.12.2001

alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot

erstellt am: 13. Jul. 2004 18:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für KMassler 10 Unities + Antwort hilfreich

bandabgewickelt.zip

Habs mal abgewickelt. Zuerst mal die Kanten als Kurven eingefangen. Damit da eine Blechausformung gelingt, müssen die Kanten für die Profile tangential sein, deshalb vorher eine kleine Verrundung eingebaut. Dann den Volumenkörper löschen. Nur mit den 3D-Skizzen, die die Kurven übernommen haben geht es auch nicht, da die Skizzen arg unterschiedliche Elementezahlen aufweisen. Deshalb muß man noch die Skizzenelemente teilen, bis gleich viele Linienelemente darin sind. Dann geht es auf einmal...

------------------
Lutz Federbusch

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

KMassler
Ehrenmitglied V.I.P. h.c.
CAD Admin + Mädchen für Alles...



Sehen Sie sich das Profil von KMassler an!   Senden Sie eine Private Message an KMassler  Schreiben Sie einen Gästebucheintrag für KMassler

Beiträge: 2675
Registriert: 06.11.2000

SolidWorks Start 1999
** CSWP 01/2008 **
------------------
Zuletzt beruflich:
- SWX2020 SP5;
- SAP/PLM+ECTR;
- DriveWorks Pro;
- Programmierung:
VBA, aktuell Visual Studio 2022/VB.Net
------------------
ab 2024 (privat):
Onshape und anderes

erstellt am: 14. Jul. 2004 08:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Danke für die Tipps!

Das sieht ja ganz hervorragend aus!

Das gibt auf jeden Fall UMax!

Aber wo ist diese verflixte Verrundung, ich finde sie nicht?
Kannst du mir die mal irgendwie hervorheben, in einem Bild oder so?

Ciao

------------------
Klaus Massler

www.al-ko.de
privat...
KLAMM? Was ist KLAMM?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Surf-Ace
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Surf-Ace an!   Senden Sie eine Private Message an Surf-Ace  Schreiben Sie einen Gästebucheintrag für Surf-Ace

Beiträge: 611
Registriert: 21.07.2001

Hardware:
I7-980, 12GB, FX1800
DELL 3007WFP-HC
DELL 2407WPF
Software:
Windows 7 64bit
Swx 2007 SP 5.0
Swx 2010 SP 4.0
Rhinoceros v4.0 SR8
ProE 2001 / WF 2.0
Stampack

erstellt am: 14. Jul. 2004 08:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für KMassler 10 Unities + Antwort hilfreich
Hi,
für den "Tip" mit der Ausgeformten Biegung gibts von mir auch noch mal U´s, denn das ich jetzt Bleche aus Splines (fast Freiform) erzeugen kann ist schon was wert

Gruß
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von Lutz Federbusch an!   Senden Sie eine Private Message an Lutz Federbusch  Schreiben Sie einen Gästebucheintrag für Lutz Federbusch

Beiträge: 3094
Registriert: 03.12.2001

alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot

erstellt am: 14. Jul. 2004 09:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für KMassler 10 Unities + Antwort hilfreich

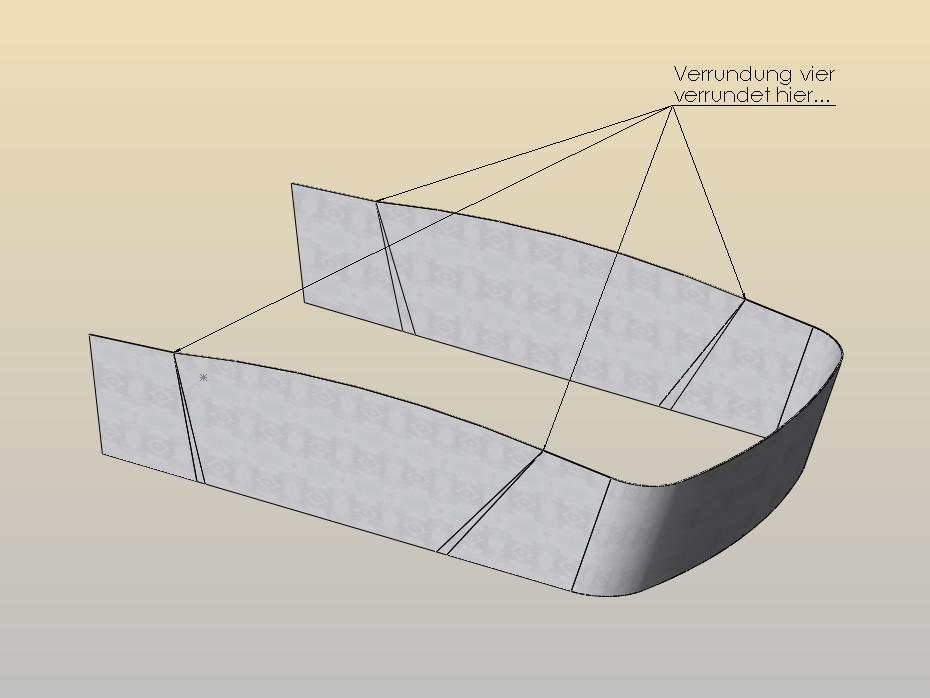

Hier ein Bild für Klaus!

------------------
