Autor Thema:  SWX wandelt Kreisbogen in Linie um (473 mal gelesen)
Rapti
Mitglied
Dipl. Ing. HTL Maschinenbau


Sehen Sie sich das Profil von Rapti an!   Senden Sie eine Private Message an Rapti  Schreiben Sie einen Gästebucheintrag für Rapti

Beiträge: 691
Registriert: 13.02.2003

SolidWorks 2019 Premium

erstellt am: 12. Jul. 2004 14:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Leute,

Ich habe hier bei einem Bauteil ein sprochwörtlich "kleines" Problem.
Ich habe bei einer Bauteillänge von ca. 150mm in einem bestimmten Bereich eine sehr kleine Radiuskante von 0.04mm Länge. Wenn ich diese mit "Kante übernehmen" in eine Skizze projiziere, wandelt mir SWXSolidWorks diese Kreiskante in eine Linie um (Skizzenelement ist nun eine Linie und kein kreisbogen).

Ich habe nun schon herausgefunde, dass dies mit der Einstellung der Bildqualität zusammenhängt. Ein Kreiskantenbogen, der in der Länge kleiner ist als der Wert, der in der Bildqualität eingestellt ist, wird als Linie projiziert. Wenn ich also den Schieberegler auf der besten Stufe habe und der Wert beim Schieberegler ist immer noch grösser, kann ich diesen Kreiskantenbogen nicht in die Skizze übernehmen.
Gibt es da eine Lösung, resp. ist dies ein genauigkeitsproblem des Kernels.

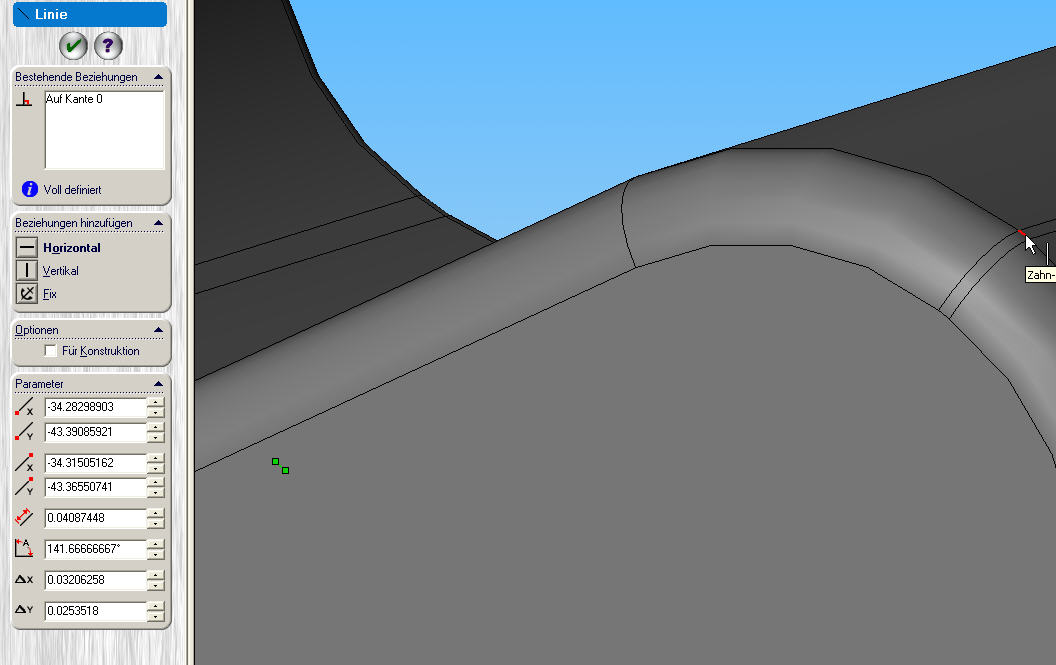

Im Bild ist rechts die zu übernehmende Kreisbogenkante zu sehen und links das übernommene Element --> eine Linie und nicht ein Kreisbogen

Gruss
Rapti

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

StefanBerlitz
Guter-Geist-Moderator
IT Admin (CAx)



Sehen Sie sich das Profil von StefanBerlitz an!   Senden Sie eine Private Message an StefanBerlitz  Schreiben Sie einen Gästebucheintrag für StefanBerlitz

Beiträge: 8756
Registriert: 02.03.2000

SunZu sagt:
Analysiere die Vorteile, die
du aus meinem Ratschlag ziehst.
Dann gliedere deine Kräfte
entsprechend und mache dir
außergewöhnliche Taktiken zunutze.

erstellt am: 12. Jul. 2004 15:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Rapti 10 Unities + Antwort hilfreich

Hallo Rapti,

du kannst mal versuchen meinen Trick von http://solidworks.cad.de/khmini/khmini027.htm  anzuwenden, also eine Konfig machen, wo du die größte Abmessung (deine 150 mm) entsprechend zurecht stutzt und dann den Radius übernimmst.

Ich frage mich allerdings, ob es mir jemals auffallen würde (bei einem 150 mm langen Teil), ob eine 0,04 mm Kante eine Gerade oder ein Kreisbogen ist ...

Ciao,
Stefan

------------------
Inoffizielle deutsche SolidWorks Hilfeseite
http://solidworks.cad.de
KLAMM? Was ist KLAMM?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Franz Hiemstra
Mitglied
Diplom-Ingenieur


Sehen Sie sich das Profil von Franz Hiemstra an!   Senden Sie eine Private Message an Franz Hiemstra  Schreiben Sie einen Gästebucheintrag für Franz Hiemstra

Beiträge: 527
Registriert: 09.03.2001

erstellt am: 12. Jul. 2004 17:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Rapti 10 Unities + Antwort hilfreich

Hallo Stefan,
beim Erstellen von Werkzeugelementen, Formen usw. können einen solch kleine Segmente schon ganz schön aufhalten.
...

Gruß Franz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation



Sehen Sie sich das Profil von G. Dawg an!   Senden Sie eine Private Message an GDawg  Schreiben Sie einen Gästebucheintrag für GDawg

Beiträge: 2622
Registriert: 12.07.2004

SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.

erstellt am: 13. Jul. 2004 07:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Rapti 10 Unities + Antwort hilfreich

Ich habe den genau gleich mist bei einem von meinen teile!
workaround: übernimm die eigentliche skizze anstelle der modellkante. das ist die einzige lösung (auch von solidworks pros empfolen). leider funktioniert das nicht in allen fällen, wo man zb ein feature übernehmen möchte.....
hoffe, dass ich dir weitergeholfen habe!

------------------

~~~you can't change the world but you can leave a dent~~~

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
