Mal wieder ne echte Newbie-Frage! Wenn ich von einem Blechbiegeteil mehrere Konfigurationen erstelle und dann in der Standard Konfiguartion ein Blechfeature hinzufüge, erstellt Solidworks ja eine Konfig namens StandardSM-FLAT-PAT für die Abwicklung. Wie geht das aber für die anderen Konfigurationen? ------------------
Dumm ist nur wer Dummes tut!!! [Diese Nachricht wurde von Simonizer am 24. Jun. 2004 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
u.clemens
Mitglied
Konstrukteur
Beiträge: 964
Registriert: 04.07.2000 engineer's law
o cheap
o fast
o good
check only two !
|
erstellt am: 24. Jun. 2004 17:25 <-- editieren / zitieren --> Unities abgeben: Nur für Simonizer
Zitat:
Original erstellt von Simonizer:
... erstellt Solidworks ja eine Konfig namens StandardSM-FLAT-PAT für die Abwicklung. Wie geht das aber für die anderen Konfigurationen?
dann sollte Dir SWX eine Konfig namens andereKonfigurationenSM-FLAT-PAT erstellen - macht er jedenfalls bei mir so - schon in SWX2003 ! - jeweils als abgeleitete Konfig. ------------------
mfg uc Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ulrike S
Mitglied
Supportingenieurin
Beiträge: 256
Registriert: 25.02.2003
|
erstellt am: 24. Jun. 2004 17:29 <-- editieren / zitieren --> Unities abgeben: Nur für Simonizer
Hab's gerade getestet... in dem Moment, wo man eine Zeichnung von der anderen Konfiguration macht und darin die Abwicklung abbildet, wird auch für diese zweite Konfiguration eine abgeleitete Abwicklungs-Konfig erzeugt. Bei mir heißt sie "testSM-FLAT-PATTERN"  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Simonizer
Mitglied
3D Produktvisualisierung
Beiträge: 225
Registriert: 19.02.2002 Solidworks Office Professional 2012 SP1; Adobe Mastercollection CS 5.5;
Intel Core i7 CPU @ 3,4 Ghz; Nvidia Quadro 2000; 16GB RAM; Windows 7 64-bit
|
erstellt am: 25. Jun. 2004 08:23 <-- editieren / zitieren --> Unities abgeben:
Ok macht er nun bei mir auch, allerdings wirklich erst wenn man eine Zeichnung davon erstellen will. Danke Ulrike. Allerdings läßt er auf der Zeichnung bei den Abwicklungen der anderen Konfigs die Kantlinie weg, nicht aber bei der Standardkonfig. Woran liegt das? ------------------
Dumm ist nur wer Dummes tut!!! [Diese Nachricht wurde von Simonizer am 25. Jun. 2004 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
marcus-r
Mitglied
Entwicklungsingenieur / Projektleiter
Beiträge: 82
Registriert: 26.05.2004 ***CSWP***
DELL Precision 7510
Windows 10 Enterprise
SWX 2020
Intel Xeon 2.8GHz
16GB RAM
nVidia Quadro M2000M
|
erstellt am: 25. Jun. 2004 08:36 <-- editieren / zitieren --> Unities abgeben: Nur für Simonizer
Zitat:
Original erstellt von Simonizer:
Allerdings läßt er auf der Zeichnung bei den Abwicklungen der anderen Konfigs die Kantlinie weg, nicht aber bei der Standardkonfig. Woran liegt das?

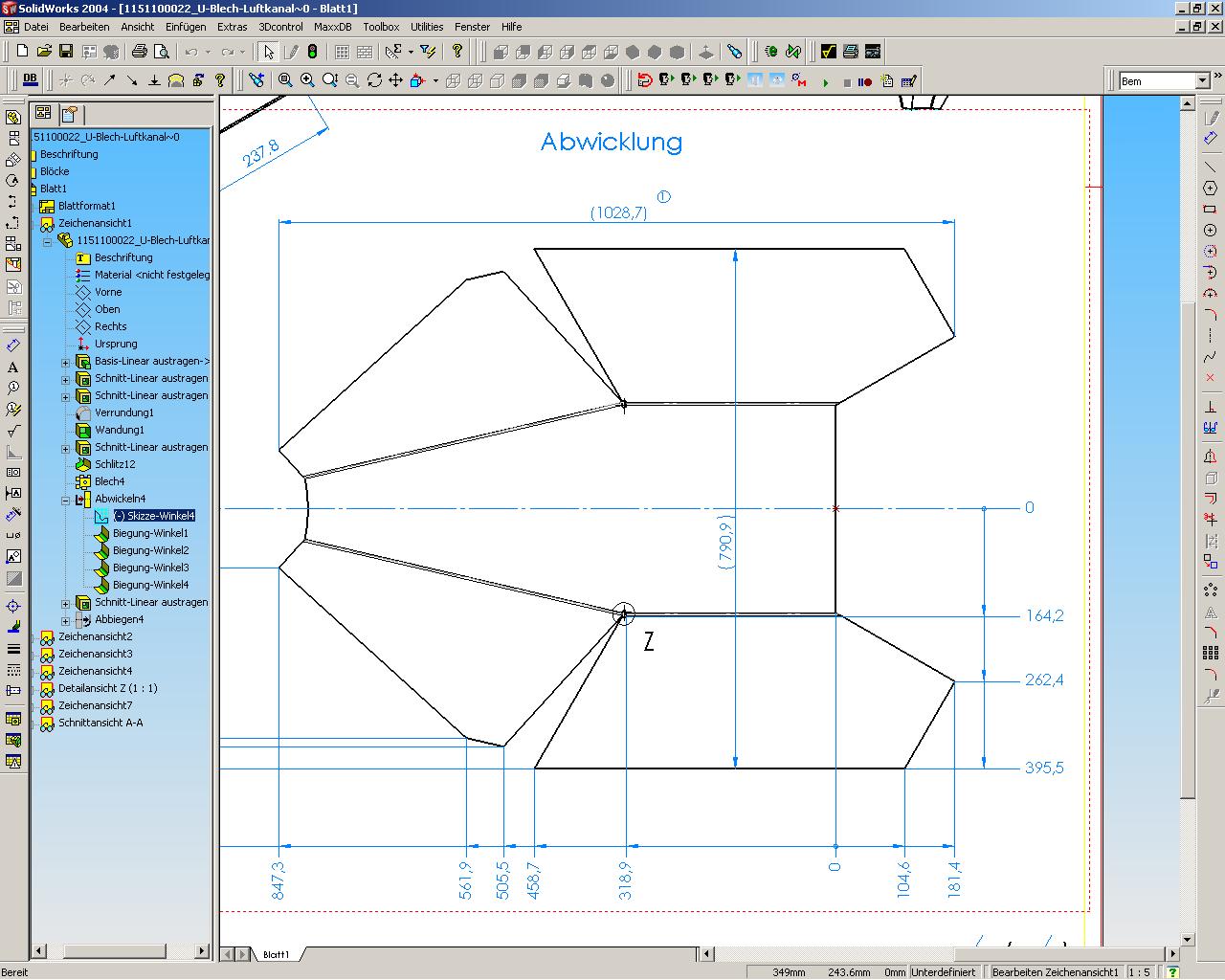

such Dir in der Zeichnung die Skizze der Biegelinien und blende sie ein. Schon sind deine Biegelinien in der Abwicklung sichtbar. ------------------
Gruß Marcus   Am Ende des Tunnels gibt´s ein Licht!
(Wann hört denn endlich der Tunnel auf???)  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
