Thema: Große Gewindebohrung (592 mal gelesen)
|
CPRO
Mitglied
Student Maschinenbau
   Beiträge: 12
Registriert: 09.11.2003 Solid Works Student Edition 2003/2004
Pentium M 1,5 GHz Centrino Notebook, 512MB RAM, ATI Radeon 9000 mit 64 MB, Auflösung 1680x1050, 40 GB HDD, XP-PRO
|
erstellt am: 17. Jun. 2004 16:47  <-- editieren / zitieren -->   Unities abgeben:
Ich habe ein kleines Problem mit den Gewinden in SW. Ich brauche eine Gewindebohrung mit M80. Die Gewinde im Bohrungsassi gehen aber nur bis M64. Dann habe ich versucht die Gewinde mit Einfügen-Beschriftung->Gewindedarstellung zu erstellen, was aber dann bei der Zusammenbau-Zeichnung scheitert. Gibt es eine Möglichkeit, andere Gewinde im Bohrungsassistent hinzuzufügen, oder muß ich mit einer falschen Darstellung leben. Thankx ------------------
Eigentlich wollte es uns doch Arbeit abnehmen ...??? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)

Beiträge: 2661
Registriert: 29.07.2003 CSWP
Solidworks
verschiedene Rechner
|
erstellt am: 17. Jun. 2004 16:51 <-- editieren / zitieren --> Unities abgeben: Nur für CPRO
Also bei mir hat das mit den Gewindebeschriftungen immer genauso schlecht oder gut funktioniert wie der Assi. Oder hab ich nicht genau genug hingeschaut???? HTH
Michael ------------------
Auch eine starke Zahl braucht die Unterstützung von Nullen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker
Beiträge: 2533
Registriert: 16.06.2000 Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998
|
erstellt am: 20. Jun. 2004 13:11 <-- editieren / zitieren --> Unities abgeben: Nur für CPRO
Hallo CPRO, woran ist es gescheitert? Normalerweise sollte es funktionieren. Und eigentlich tut es daß auch. Stell doch das Teil und die Zeichnung zur Verfügung. Mit freundlichen Grüßen.
Robert Hess Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Surf-Ace
Mitglied
Konstrukteur
Beiträge: 611
Registriert: 21.07.2001 Hardware:
I7-980, 12GB, FX1800
DELL 3007WFP-HC
DELL 2407WPF
Software:
Windows 7 64bit
Swx 2007 SP 5.0
Swx 2010 SP 4.0
Rhinoceros v4.0 SR8
ProE 2001 / WF 2.0
Stampack
|
erstellt am: 20. Jun. 2004 14:49 <-- editieren / zitieren --> Unities abgeben: Nur für CPRO
Hi, es gibt 2 Möglichkeiten: 1. du manipulierst eine Gewindebohrung im BA so das es einem M80 entspricht und speicherst diese dann als "Favorit" ab. 2. du schaust dir mal im Verzeichniss ...SolidWorks\lang\german die Datei "din.mdb" an (vorher UNBEDINGT eine Sicherung dieser Datei machen. In dieser DAtenbank sind alle BA-Einstellungen enthalten. Eine genaue Aufschlüsselung der Datenbank hab ich jetzt jedoch nicht zur hand.
Falls du jedoch mit SWX2004 arbeitest gibts unter Extras->Optionen->Systemoptionen eine rubrik "Normdaten" hier kannst du glaub ich auf einfache kompfortable Weise deine BA-Daten ändern/ergänzen. Gruß
Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
| |
CPRO
Mitglied
Student Maschinenbau
Beiträge: 12
Registriert: 09.11.2003 Solid Works Student Edition 2003/2004
Pentium M 1,5 GHz Centrino Notebook, 512MB RAM, ATI Radeon 9000 mit 64 MB, Auflösung 1680x1050, 40 GB HDD, XP-PRO
|
erstellt am: 20. Jun. 2004 17:02 <-- editieren / zitieren --> Unities abgeben:

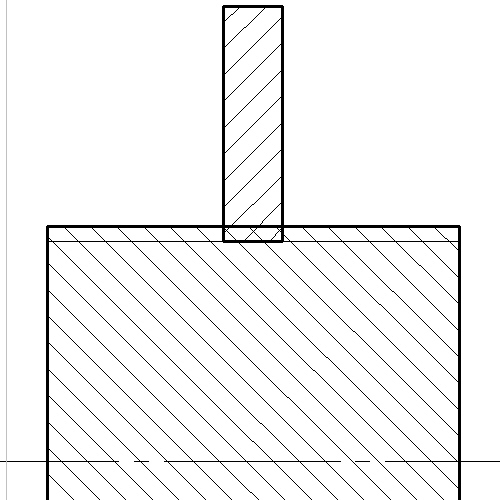

Das mit dem Gewinde hab ich hinbekommen, aber da kommt immer nicht ganz das dabei raus was ich eigentlich möchte. Wenn ich die Welle mit einem Außendurchmesser von 80 zeichne und die Nabe mit einem Innendurchmesser von 75 (ob das Maß stimmt sei mal dahingestellt), dann kann ja eigentlich nichts richtiges dabei rauskommen. Wie im Anhang überschneiden sich dann die Bereiche und das sieht nicht normgerecht aus ?!!? Wenn ich bisher so was hatte, dann hab ich die Nabe aus der Schnittansicht rausgenommen, und dadurch die Überschneidung vermieden, jetzt kann ich es aber mal nicht. Und ein Danke für die bisherigen Antworten! ------------------
