Thema: Darstellungsproblem (728 mal gelesen)
|
HolgerH
Mitglied
Konstrukteur
   Beiträge: 535
Registriert: 11.12.2000 HP Z1
16 GB RAM
Windows 7 x64
NVIDIA Quadro 4000M
SolidWorks 2023 SP5.0 x64
(SolidWorks User seit Version 98)
CATIA V5
|
erstellt am: 09. Jun. 2004 09:56  <-- editieren / zitieren -->   Unities abgeben:
Hallo Forum ! In einer Baugruppe habe ich eine Zugfeder, über die ein
Netzschlauch gezogen wird.

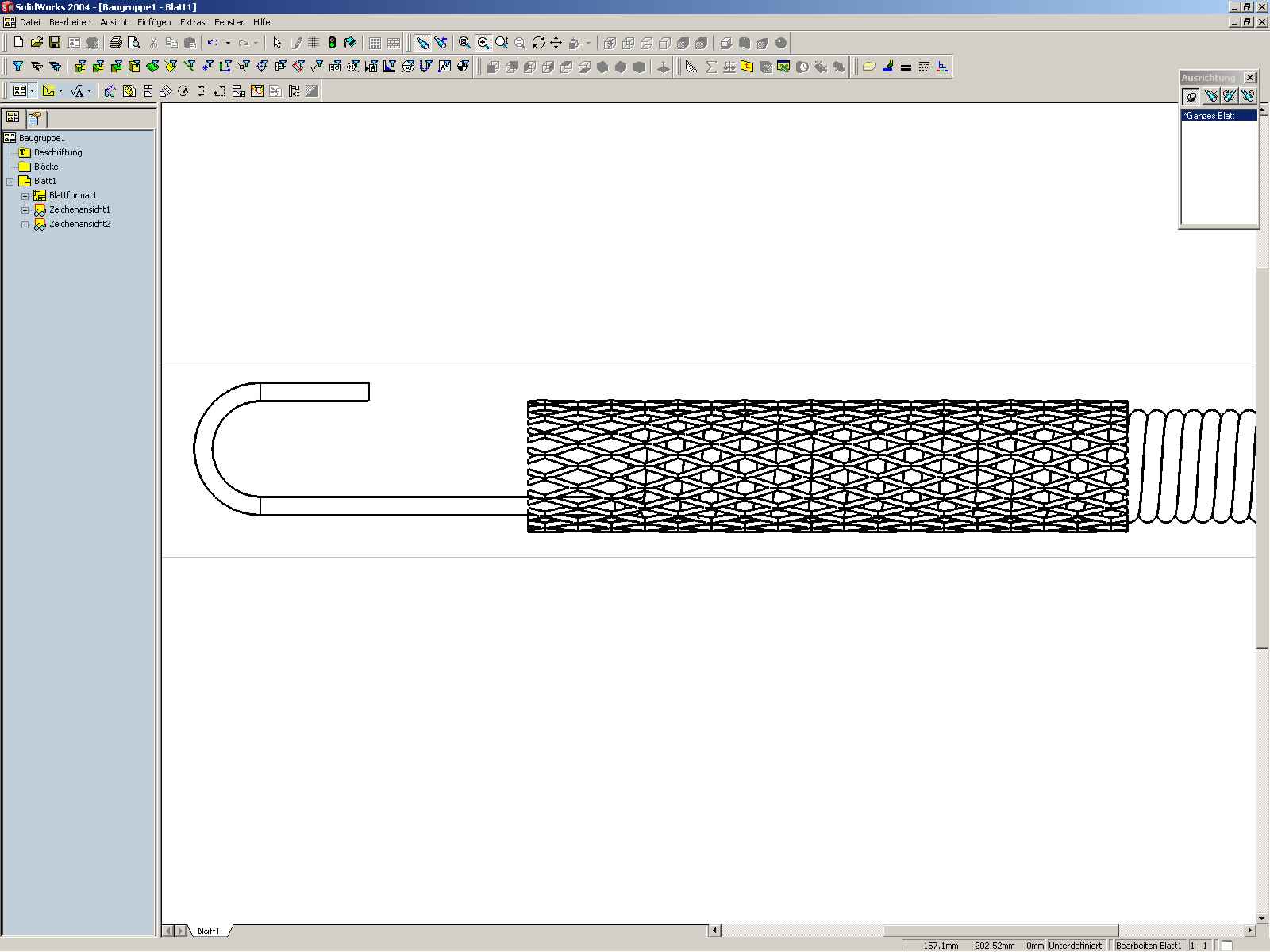

Das läßt sich ja mit SWX als Modell eigentlich problemlos darstellen (s.Bild1). Wenn da nur die Zeichnungsableitung nicht wäre...
In Entwurfsqualität geht´s ja noch einigermaßen.
Aber bei "Hoher Qualität" (Wie in Bild 2 und 3 ersichlich) kommen mir die Tränen.
Liegt das immer noch an SWX (welches ja immer schon Probleme bei der Darstellung etwas komplizierterer Federn hatte - darüber ärgere ich mich seit SWX 98) oder liegt so etwas ganz einfach an der Rechnerleistung (1MB Arbeitsspeicher - HP FX10 Grafikkarte)
Nur zur Info : es ligt nirgendwo eine Interferenz vor! Gruß
Holger Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
