Thema: Gewindedarstellung (611 mal gelesen)
|
mpeer
Mitglied
   Beiträge: 17
Registriert: 22.09.2003
|
erstellt am: 02. Apr. 2004 15:57  <-- editieren / zitieren -->   Unities abgeben:
hallo, wir haben auf SW 2004 upgedatet, etwas, das mir aufgefallen ist, dass gewinde etwas seltsam dargestellt werden. Nämlich wird z.B. bei einem M6 im unteren Bereich mit ø5.2mm, im oberen Bereich mit ø6mm dargestellt. Dies sieht etwas seltsam aus kann man das umstellen?
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
| |
Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)

Beiträge: 2661
Registriert: 29.07.2003 CSWP
Solidworks
verschiedene Rechner
|
erstellt am: 02. Apr. 2004 17:47 <-- editieren / zitieren --> Unities abgeben: Nur für mpeer

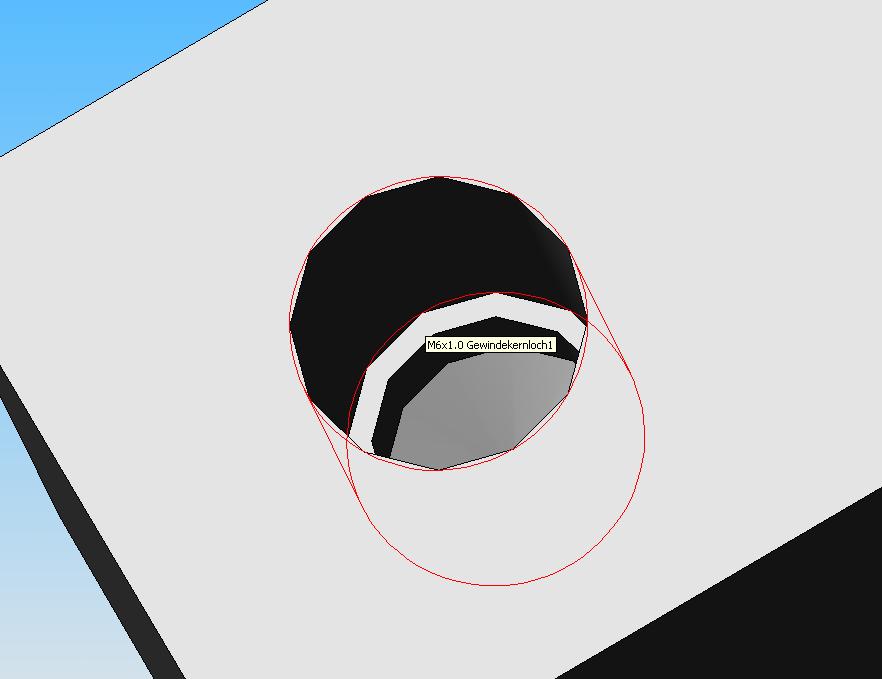

Hallo Mr. Nicht Verfügbar,  das ist so gewollt, der große Durchmesser ist die Gewindetiefe, der kleine das Loch vom vorbohren. Diese Einstellung ist interessant für Kollisionskontrollen.

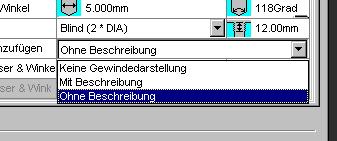

Umstellen lassen sich die Darstellungsformen im Assistenten. Probiers mal aus. Viel Erfolg und baldige Verfügbarkeit Michael
------------------
Auch eine starke Zahl braucht die Unterstützung von Nullen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
