Thema: Referenzgeometrie im ZSB übernehmen (621 mal gelesen)
|
ROLF 2 Mitglied Konstrukteur Techniker Maschinenbau// Im Ruhestand

 Beiträge: 908 Registriert: 07.03.2002 WINDOWS 7 SP2 3,1 MHZ Dell Precision 3800<P> INVENTOR 2017 SP1 Solidworks 2017 SP2
|
erstellt am: 09. Dez. 2003 09:24 <-- editieren / zitieren --> Unities abgeben:
Hallo Solyd Works Team, SW Neuling hat eine Frage: Wenn ich in der Baugruppe zwei Platten habe,die eine mit einem Bohrbild,die andere ohne. Wie kann ich die Lochabstände des Bohrbild in die 2.Platte übernehmen. Skizze projezieren ? mfg Rolf Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jonischkeit Moderator Freiberuflicher Ingenieurdienstleister (CSWP)


 Beiträge: 2661 Registriert: 29.07.2003 CSWP Solidworks verschiedene Rechner
|
erstellt am: 09. Dez. 2003 09:46 <-- editieren / zitieren --> Unities abgeben:          Nur für ROLF 2
Hallo Rolf Willkommen bei SWX . Du kannst die Skizze übernehmen, oder, wenn sich die Durchmesser ändern und Du nur die Mittelpunkte brauchst auch nur diese (z.B. für den Bohrungsassistenten). Manchmal macht es auch Sinn in der Baugruppe zu bohren, dann kommst Du durch beide Platten gleichzeitig. Viele Grüße Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ROLF 2 Mitglied Konstrukteur Techniker Maschinenbau// Im Ruhestand

 Beiträge: 908 Registriert: 07.03.2002 WINDOWS 7 SP2 3,1 MHZ Dell Precision 3800<P> INVENTOR 2017 SP1 Solidworks 2017 SP2
|
erstellt am: 09. Dez. 2003 10:48 <-- editieren / zitieren --> Unities abgeben:
|
Jonischkeit Moderator Freiberuflicher Ingenieurdienstleister (CSWP)


 Beiträge: 2661 Registriert: 29.07.2003 CSWP Solidworks verschiedene Rechner
|
erstellt am: 09. Dez. 2003 11:33 <-- editieren / zitieren --> Unities abgeben:          Nur für ROLF 2
Hallo Rolf, Du erstellst eine Skizze au deinem zweiten Bauteil mit z.B einem Punkt. Bau beide Teile in einer Baugruppe zusammen. Wähle in der Baugruppe die Skizze aus und gehe auf Skizze bearbeiten. Das zweite Teil bleibt farbig, der Rest wird transparent. Nun kanst Du über den Featurebaum die erste Skizze einblenden, beide Punkte auswählen und ihnen Eigenschaften (Deckungsgleich / Horizontal /Abstand etc zuordnen). Ich hoffe, Du kannst das nachvollziehen, sonst generiere ich ein Beispiel. Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
D.Loistl Mitglied Konstrukteur

 Beiträge: 507 Registriert: 17.04.2001 Core i7-9700 3,6GHz; 64GB Ram; NVIDIA Quadro P4000; Win10 ; ME10 17,00B; SWX 2017 SP5.0
|
erstellt am: 09. Dez. 2003 11:50 <-- editieren / zitieren --> Unities abgeben:          Nur für ROLF 2
Du kannst aber auch die Bohrungen im Einzelteil nur ungefähr plazieren ohne Bemasung, und dann im Zusammenbau die Skizze mit den Punkten für die Bohrungspositionen editieren, um dann die Themporären Achsen mit den Punkten zu verknüpfen. Du siehst, viele Wege führen nach Rom.  ------------------ Grüße aus dem Schwabenland Dieter  Lebenskunst ist zu neunzig Prozent die Fähigkeit, mit Menschen auszukommen, die man nicht mag. (Samuel Goldwyn) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus Brunner Mitglied Entwicklung / Konstruktion

 Beiträge: 1111 Registriert: 30.03.2001 Vollkommenheit entsteht offenbar nicht dadurch, dass man nichts mehr hinzufügen kann, sondern dadurch dass man nichts mehr wegnehmen kann. Die Maschine in ihrer höchsten Vollendung wird unauffällig. (Antoine de Saint Exupery)
|
erstellt am: 09. Dez. 2003 14:32 <-- editieren / zitieren --> Unities abgeben:          Nur für ROLF 2
Du kannst auch in der Baugruppe das gewünschte Teil bearbeiten, und dann, am besten in der Drahtdarstellung, mit aktiviertem Bohrungsassistent langsam über die bestehende Bohrungskante des schon gebohrten Teils fahren. Dann erscheint im Zentrum ein kleines Kreuz, und hier kannst du die neue Bohrung draufsetzen, kontrollieren, ob der Punkt auch schwarz ist, und dann ist die neue Bohrung auf die alte referenziert. Gruss Markus P.S. Irgenwie erinnert mich meine Erklärung an ein Lied von Mike Krüger  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Awanger Mitglied Stahlformenbauer

 Beiträge: 408 Registriert: 25.10.2002 SWX 2014
|
erstellt am: 09. Dez. 2003 15:25 <-- editieren / zitieren --> Unities abgeben:          Nur für ROLF 2
|
ROLF 2 Mitglied Konstrukteur Techniker Maschinenbau// Im Ruhestand

 Beiträge: 908 Registriert: 07.03.2002 WINDOWS 7 SP2 3,1 MHZ Dell Precision 3800<P> INVENTOR 2017 SP1 Solidworks 2017 SP2
|
erstellt am: 09. Dez. 2003 21:47 <-- editieren / zitieren --> Unities abgeben:
|

| |
Jonischkeit Moderator Freiberuflicher Ingenieurdienstleister (CSWP)


 Beiträge: 2661 Registriert: 29.07.2003 CSWP Solidworks verschiedene Rechner
|
erstellt am: 10. Dez. 2003 13:58 <-- editieren / zitieren --> Unities abgeben:          Nur für ROLF 2

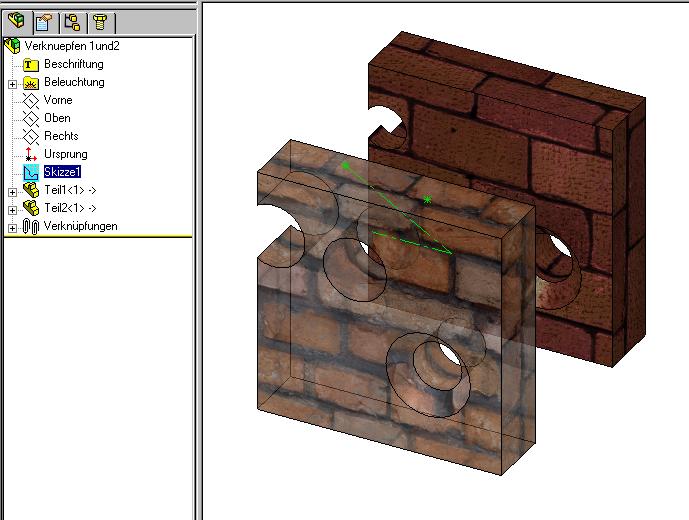

Hallo Rolf, extra für dich hab ich mit schwerem Gerät ein paar Löcher in die Mauer gebohrt. Die Skizze in der Baugruppe steuert Löcher in beiden Teilen, das Loch rechts unten ist vom vorderen Teil auf das hintere verknüpft. Manchmal ist es beim Auswählen der Punkte sinnvoll den Auswahlfilter zu benutzen, wenn sich die Punkte nicht anklicken lassen. Viel Erfolg Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
