Autor Thema:  Schnittausformung (813 mal gelesen)
apokalypse
Mitglied
F & E ( Automobil & Technik)


Sehen Sie sich das Profil von apokalypse an!   Senden Sie eine Private Message an apokalypse  Schreiben Sie einen Gästebucheintrag für apokalypse

Beiträge: 24
Registriert: 21.05.2003

Intel4 mit 3 GHz
NVIDIA QUADRO FX 1400
Windoof 2000 SP 4
Speicher 2 G
SWX 2006 SP4.1

erstellt am: 09. Jul. 2003 11:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Zusammen,

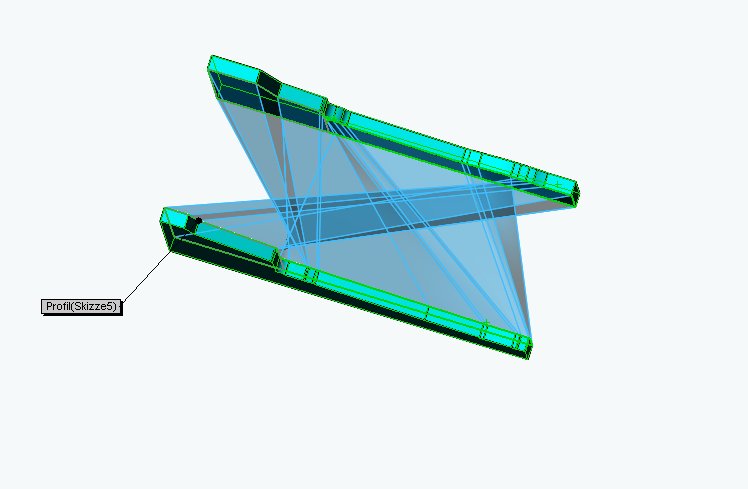

ich möchte eine Schnittausformung vornehmen, und habe dabei folgendes Problem. Die Ausformung klappt zwar, jedoch überkreuz. Ich habe schon folgende Schritte unternohmen.
- Koordinatensystem der inportierten Skizze mit dem bestehenden      Feature abgeglichen.
- Skizze gedreht
Weiß jetzt einfach nicht mehr weiter.
Vielen Dank für euer Hilfe im voraus

Gruß pascal
