Hallo zusammen!

Ich suche eine Möglichkeit, aus CAD-3D-Modellen eine Ableitung in Kavaliersprojektion zu erstellen. Gibt es dazu irgendwelche Tricks oder Tools?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Otto Kaufmann
Mitglied
Konstrukteur

Senden Sie eine Private Message an Otto Kaufmann

Schreiben Sie einen Gästebucheintrag für Otto Kaufmann

Beiträge: 108
Registriert: 13.07.2001

erstellt am: 16. Jun. 2003 16:49

<-- editieren / zitieren -->

Unities abgeben:

Nur für Anna W.

Moin Anna,

willkommen im Forum.

Für Dein Problem gibts 'ne Lösung.

Dreh Dir Dein Modell so, wie Du es hinterher auf der Zeichnung sehen willst, mach eine benannte Ansicht draus und füge diese in Deine Zeichnung ein.
Über Drahtgitter kannst Du dann Die Unsichtbaren darstellen.

Gruß Otto

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

CADMike
Mitglied
Konstrukteur

Senden Sie eine Private Message an CADMike

Schreiben Sie einen Gästebucheintrag für CADMike

Beiträge: 118
Registriert: 16.01.2003

Konstruktion*Animation*Dokumentation*3D-Druck
- SolidWorks
- 3DVIA Composer
- Cinema4D
- 3D-Druck Service [RapidPrototyping]

erstellt am: 16. Jun. 2003 18:30

<-- editieren / zitieren -->

Unities abgeben:

Nur für Anna W.




Hallo Anna,

Du musst das Modell nicht so drehen, wie Du es nachher auf der Zeichnung haben willst.

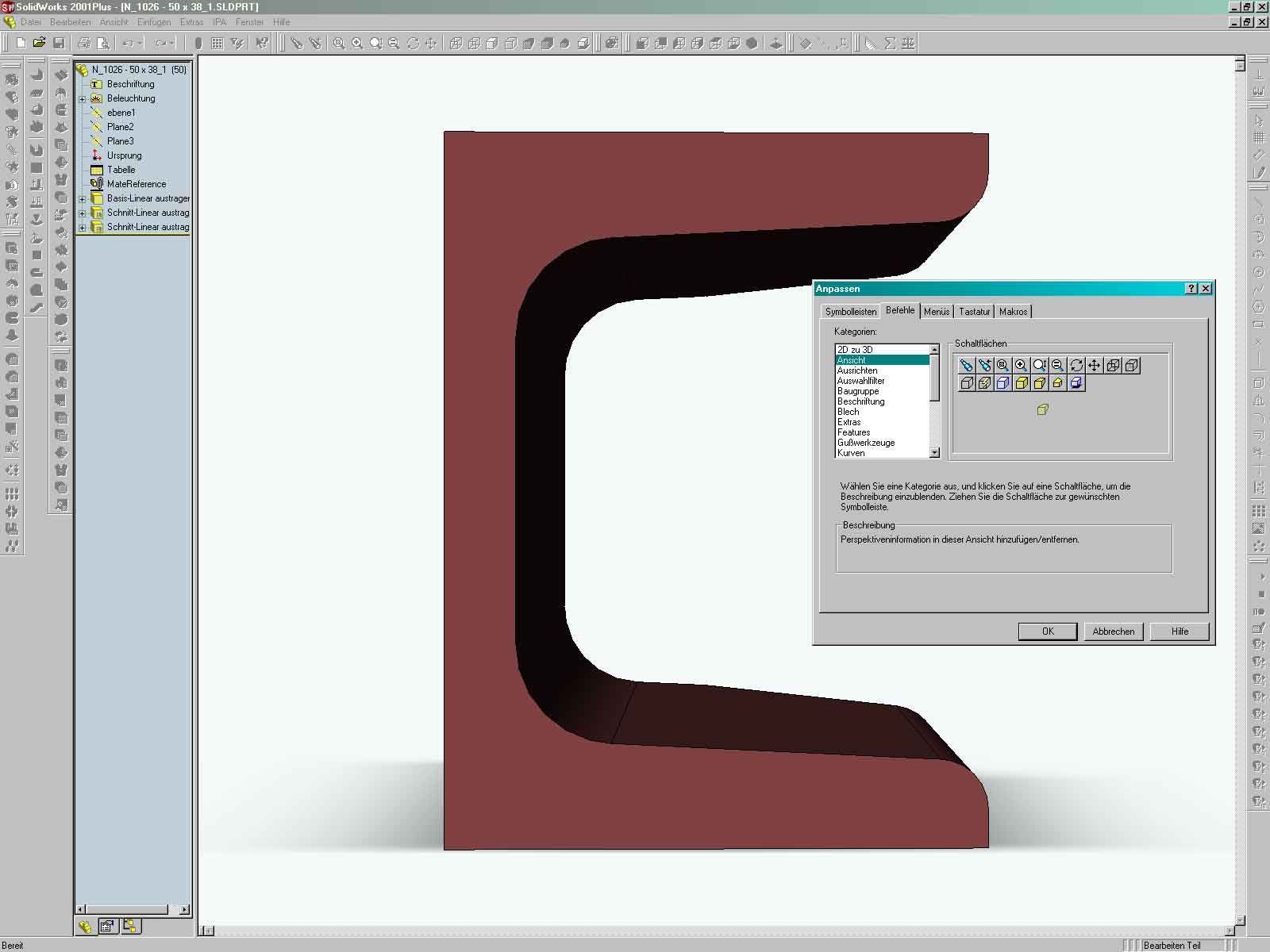

SWX SolidWorks hat einen Standard-Button, der aber leider nicht bei der Standard
Installation im Menu auftaucht. Du mußt Ihn über EXTRAS -> ANPASSEN ->
BEFEHLE -> ANSICHT in Deine SWX Anichtsleiste hineinziehen.

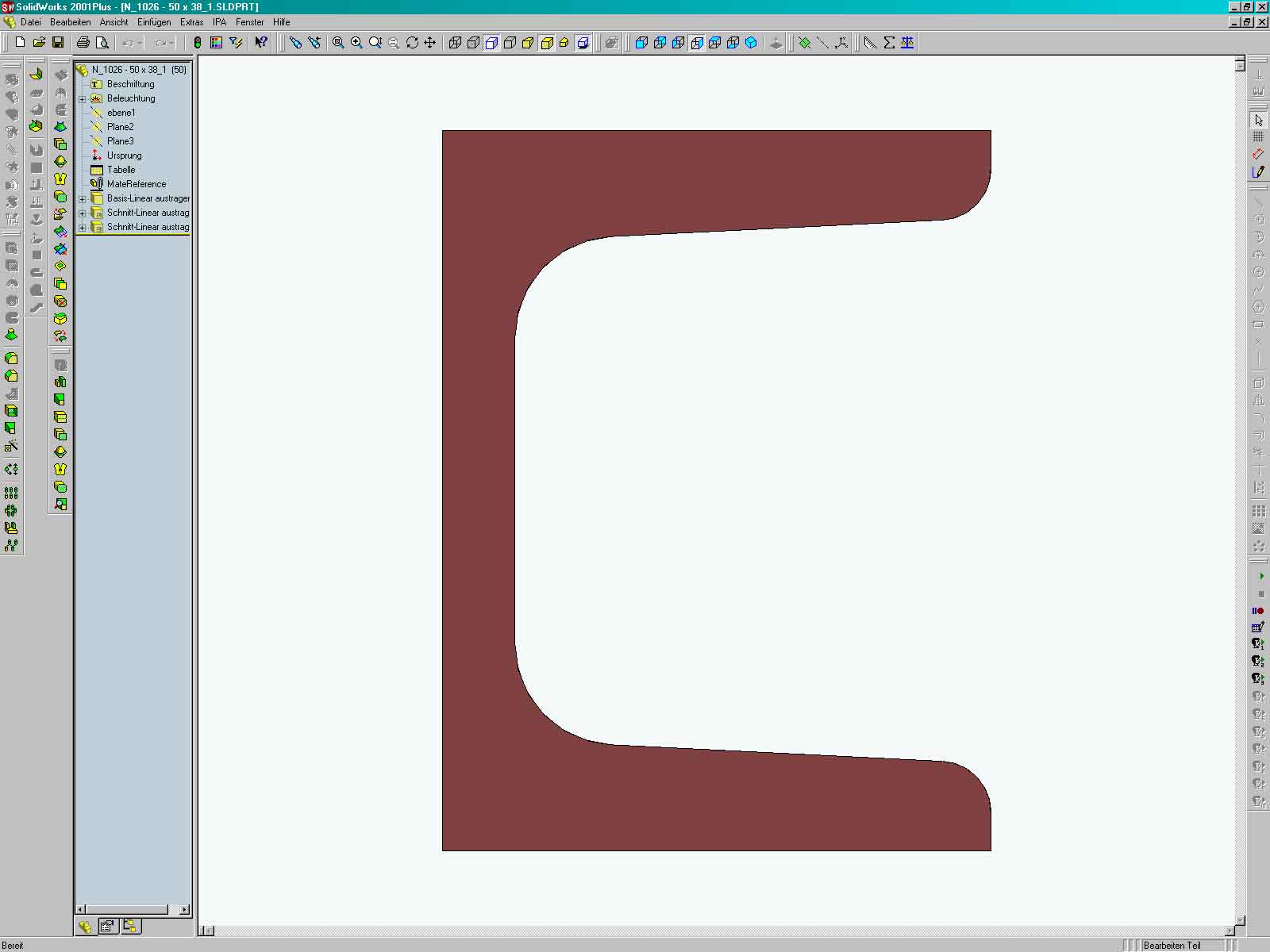

Anbei drei Screen-Shots.

Viele Grüße

CADMike
