Autor Thema:  Übergangsstück (844 mal gelesen)
mechanikuss
Mitglied
Konstruktion Anlagen+Werkzeug+Maschinen


Sehen Sie sich das Profil von mechanikuss an!   Senden Sie eine Private Message an mechanikuss  Schreiben Sie einen Gästebucheintrag für mechanikuss

Beiträge: 97
Registriert: 04.06.2002

MS-Windows 10 Pro
MS-Office Pro Plus 2019
DS-Solidworks 2019 Pro

erstellt am: 25. Apr. 2003 11:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Hallo User,

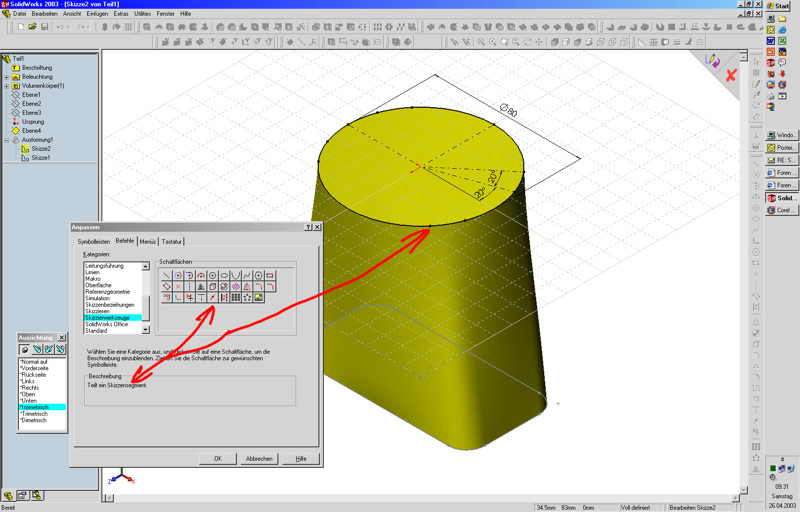

habe noch nie mit Feature "Ausformung" gearbeitet. Kann doch auch nicht so schwer sein. Nur habe ich es noch nicht hingekriegt, die beiden Skizzen so auszuformen, das es ein unverwundenes Übergangsstück ergibt. Geht nur, wenn ich die Eck-Radien im Rechteck der Skizze 2 weg lasse, Also schön symmetrisch. Siehe Anlagen.
Hat jemand Hilfe?

------------------

Gruß vom mechanikuss

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hoshi
Mitglied
Supportingenieur


Sehen Sie sich das Profil von Hoshi an!   Senden Sie eine Private Message an Hoshi  Schreiben Sie einen Gästebucheintrag für Hoshi

Beiträge: 283
Registriert: 15.03.2002

Dell Dimension 8300
3,02 Ghz P4
2 Gig RAM
PNY Quadro FX 1000
WIN XP PRO SP2

erstellt am: 25. Apr. 2003 12:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mechanikuss 10 Unities + Antwort hilfreich

Hallo Mechnikuss !

Der Übergang zwischen den Querschnitten ist abhängig davon, wo Du die beiden Profile anklickst, um sie für die Ausformung auszuwählen. Probier mal, den Punkt am Übergang zum Radius des unteren Profils auszuwählen und anschließend den darüber liegenden Punkt am Übergang zum radius des oberen Profils. Wenn die Vorschau nicht das gewünscht Ergebnis bringt wähl das zweite Profil noch ab und anschließend wieder an einer benachbarten Stelle wieder an. Wenn das immer noch nicht funzt versuchs mal mit Leitkurven in 3D-Skizzen. Schau Dir auch mal folgenden Beitrag dazu an: http://ww3.cad.de/foren/ubb/Forum2/HTML/002578.shtml

------------------
Gruß

Hoshi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Marlin
Mitglied
WI MB


Sehen Sie sich das Profil von Marlin an!   Senden Sie eine Private Message an Marlin  Schreiben Sie einen Gästebucheintrag für Marlin

Beiträge: 84
Registriert: 09.01.2003

erstellt am: 25. Apr. 2003 12:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mechanikuss 10 Unities + Antwort hilfreich

Hallo mechanikuss!

Beim Ausformen ist es wichtig, daß bei der Auswahl der Skizzen die zueinander passenden Skizzenpunkte ausgewählt werden.
Diese Auswahl sollte im Grafikbereich vorgenommen werden, da man bei der Auswahl aus dem Feature Manager keinen Einfluss auf die ausgewählten Skizzenpunkte hat.

Bei Ausformungen ist es weiters vorteilhaft, wenn die zu verbindenden Skizzen gleich viele Elemente haben. So ist es zum Beispiel bei einer Ausformung Kreis-Sechskant notwendig, den Kreis in sechs Kreisbögen zu teilen, um die geforderte Stabilität des Modells zu gewährleisten.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied

erstellt am: 25. Apr. 2003 12:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Hallo

habe Ausformung auch noch nicht so viel genutzt,
aber seid selbst die einfachsten bei mir daneben gingen nehme
ich immer noch eine Leitkurve(n) hinzu die an der oberen und
unteren Skizze angheftet ist.

------------------
Viele Grüße

wera

[Diese Nachricht wurde von WERA am 25. April 2003 editiert.]

mechanikuss
Mitglied
Konstruktion Anlagen+Werkzeug+Maschinen


Sehen Sie sich das Profil von mechanikuss an!   Senden Sie eine Private Message an mechanikuss  Schreiben Sie einen Gästebucheintrag für mechanikuss

Beiträge: 97
Registriert: 04.06.2002

MS-Windows 10 Pro
MS-Office Pro Plus 2019
DS-Solidworks 2019 Pro

erstellt am: 25. Apr. 2003 13:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo an Alle,
Danke an Hoshi,

hat jetzt geklappt. Die Klickpunkte sind doch wichtiger, als ich vermutete. Ist leider in der Online-Hilfe nicht so deutlich zu erkennen.

------------------

Gruß vom mechanikuss

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Richard Eppler
Mitglied
Dipl.-Ing.(FH)


Sehen Sie sich das Profil von Richard Eppler an!   Senden Sie eine Private Message an Richard Eppler  Schreiben Sie einen Gästebucheintrag für Richard Eppler

Beiträge: 419
Registriert: 24.04.2001

erstellt am: 26. Apr. 2003 09:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mechanikuss 10 Unities + Antwort hilfreich




Hallo zusammen,

hilfreich bei solchen Ausformungen ist es auch oft, wenn man dafür sorgt, dass die Anzahl der Skizzenlemente auf der einen und der anderen Seite gleich ist.

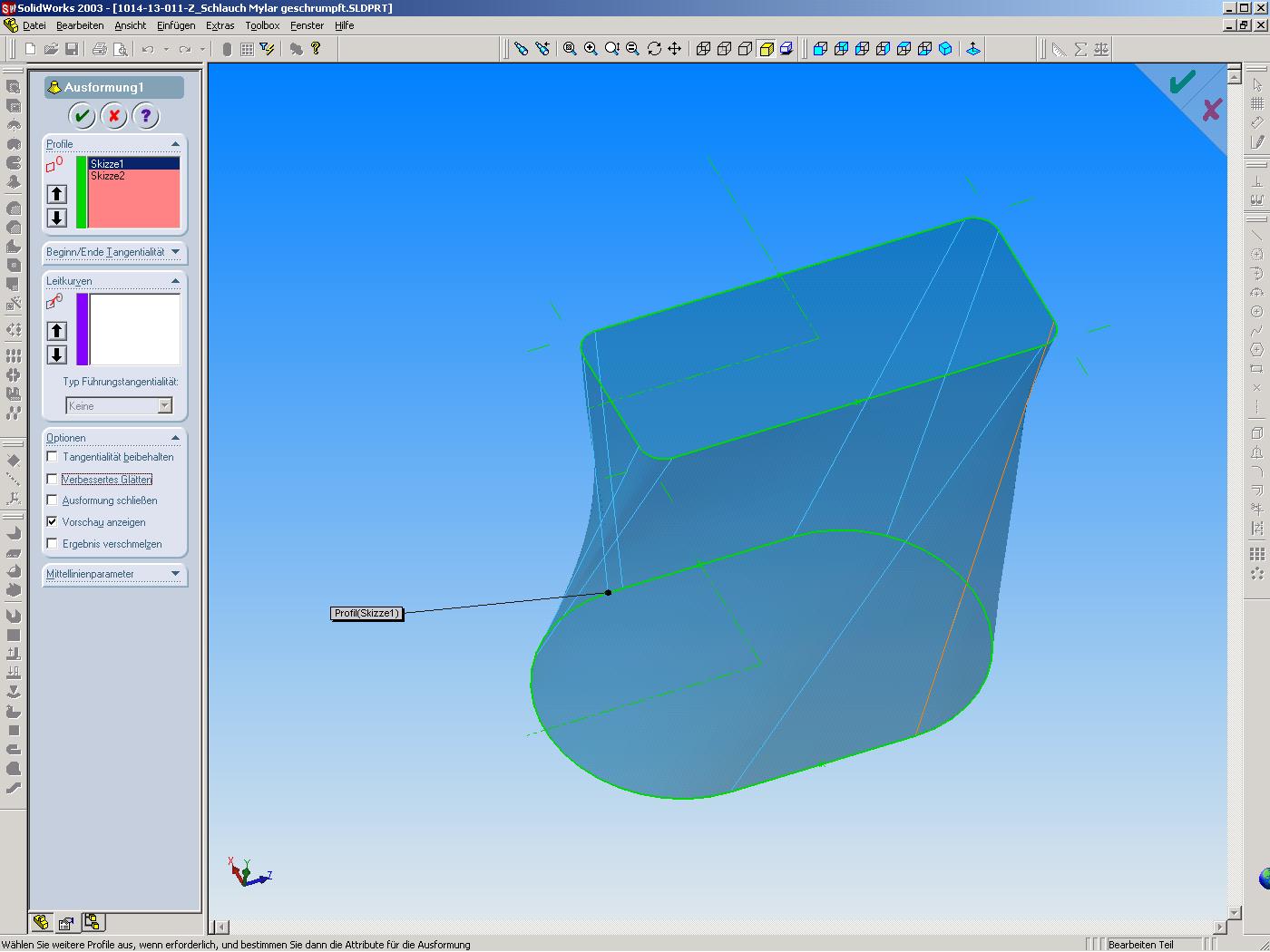

D.h. dass man auf der Seite wo weniger Elemente sind diese ev. aufteilt um die gleiche Anzahl zu erhalten. (siehe Bild)

------------------
Gruss
Richard
