Hallo Forum ,
bis zum heutigen Datum haben wir immer um Bauteile (Fahrzeugachsen aus Catia ) herumgebaut, Schraubvorrichtungen usw.ging mit SWXSolidWorks ganz gut.
Jetzt soll ich eine Schalldämpfer-Aufnahme-Vorrichtung erstellen.
Das Bauteil ist eine Parasolid oder Step Datei und das Ergebnis ist ein Importiertes Volumenmodell.
Ich habe die einzelnen Oberflächen zusammengefügt, eine Skizze erstellt und austragen bis Oberfläche.Wenn die Skizze aber über das Bauteil hinausragt Funzt das ganze nicht. Auch sollte ich die Fräßdaten an meinen Kunden weitergeben.
Wer kann mir weiterhelfen, vielen Dank im vorraus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

malcom
Mitglied
Konstrukteur / PDM Spezialist


Sehen Sie sich das Profil von malcom an!   Senden Sie eine Private Message an malcom  Schreiben Sie einen Gästebucheintrag für malcom

Beiträge: 327
Registriert: 20.02.2001

Konstrukteur / CSWP
CAD/PDM-Systembetreuung
Win 7 64bit
2x i7-2820QM 2.3Ghz (8 Cores)
8GB RAM
Nvidia Quadro 3000M

erstellt am: 15. Apr. 2003 18:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für F.3tz 10 Unities + Antwort hilfreich

Wie wärs mit einem Bildchen? Dann kann dir vielleicht geholfen werden.

------------------
Gruss
Fabian Rubli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

arr
Mitglied



Sehen Sie sich das Profil von arr an!   Senden Sie eine Private Message an arr  Schreiben Sie einen Gästebucheintrag für arr

Beiträge: 128
Registriert: 11.09.2002

SWX 2003 Sp3.1
Windoof 2000
2.4 GHZ, 2 GB RAM
Quadro4 900 XGL_____________
someteimes you get answers,
on questions you never asked

erstellt am: 16. Apr. 2003 08:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für F.3tz 10 Unities + Antwort hilfreich

hallo fabian,

wenn die skizze über das teil hinausragt, kann die austragung nicht funktionieren, da SWXSolidWorks dann gegen unendlich austragen müsste.

du kannst dir aber an deinem teil flächen, quasi als auslaufkanten zusätzlich anbauen, diese zusammenfügen und als begrenzung für die austragung verwenden.

vielleicht hilft's dir ja ein bischen weiter.

das mit den fräsdaten ist mir nicht ganz klar. meint euer kunde das nc-programm oder das cad-modell?

gruss
armin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

F.3tz
Mitglied
Konstrukteur


Sehen Sie sich das Profil von F.3tz an!   Senden Sie eine Private Message an F.3tz  Schreiben Sie einen Gästebucheintrag für F.3tz

Beiträge: 15
Registriert: 20.04.2002

erstellt am: 16. Apr. 2003 15:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Malcom, Hallo arr
Vielen Dank für eure Hilfe!

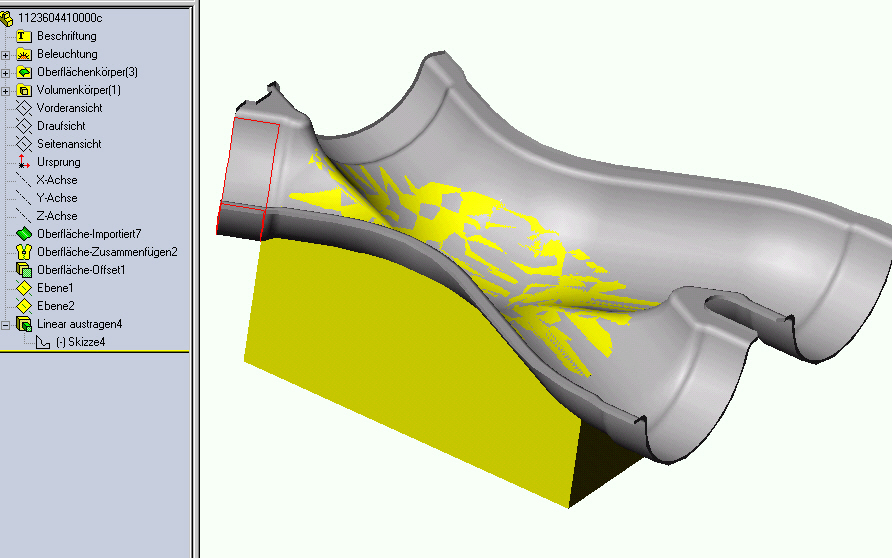

anbei ein Bild meines Problems, für diese Schale soll ich ein Formnest erstellen.
Bisheriger Ablauf:
Oberflächen manuell zusammenfügen, Oberflächenoffset 0, Skizze auf Ebene und Austragung bis auf Oberfläche. Ergebnis siehe Bild.
Das Problem ist die Form muß größer als das Bauteil werden und dann Funzt es nicht mehr.  Auslaufkanten zusätzlich anbauen wie arr emfielt, verstehe ich nicht.

Gruß FJ

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

A_Rogo
Mitglied
Dipl. Ing (FH) Produktionstechnik


Sehen Sie sich das Profil von A_Rogo an!   Senden Sie eine Private Message an A_Rogo  Schreiben Sie einen Gästebucheintrag für A_Rogo

Beiträge: 15
Registriert: 14.10.2002

erstellt am: 16. Apr. 2003 16:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für F.3tz 10 Unities + Antwort hilfreich

Hallo, diese Art Problem löse ich immer über das Feature Formnest.

Ich vermute mal das Du noch etwas "Fleisch" aussen um die Form herum benötigst. Hier Trage ich einfach eine etwas größere Form (Rechteck) bis auf die höhe des höchsten Punktes aus. Danach füge ich über das Menü Einfügen Features Formnest ein Formnest ein und habe meist das gewünschte Ergebnis.

Vielleicht geht es ja so, ansonsten kann man noch den Weg über Oberflächen- Verlängern wählen, wie ein Vorredner schon erwähnt hat.

Schöne Ostern Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

F.3tz
Mitglied
Konstrukteur


Sehen Sie sich das Profil von F.3tz an!   Senden Sie eine Private Message an F.3tz  Schreiben Sie einen Gästebucheintrag für F.3tz

Beiträge: 15
Registriert: 20.04.2002

erstellt am: 16. Apr. 2003 16:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo A_Rogo

Das Formnest funzt bei mir nur mit Volumenfeatures,
ich aber habe ein Oberflächenfeatures und kann daraus kein Volumen erzeugen, selbst beim Durchackern aller Beiträge aus dem Forum.(Umwandlung von Flächen in Volumenkörper usw.)

Dennoch vielen Dank!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

s.giehl
Mitglied
Ingenieur Maschinenbau/Fahrzeugtechnik


Sehen Sie sich das Profil von s.giehl an!   Senden Sie eine Private Message an s.giehl  Schreiben Sie einen Gästebucheintrag für s.giehl

Beiträge: 698
Registriert: 10.07.2002

THINK DEEP

erstellt am: 16. Apr. 2003 17:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für F.3tz 10 Unities + Antwort hilfreich

Prbier mal ob Du mit dem Feature "Einfügen" "Schnitt" "Mit Oberfläche..." weiterkomst.

------------------
Stefan Giehl
TDG Technische Dienstverlening Giehl

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jan
Mitglied
Dipl.-Ing.


Sehen Sie sich das Profil von Jan an!   Senden Sie eine Private Message an Jan  Schreiben Sie einen Gästebucheintrag für Jan

Beiträge: 1271
Registriert: 23.12.2000

Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.

erstellt am: 16. Apr. 2003 22:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für F.3tz 10 Unities + Antwort hilfreich

Moin,

vielleicht ist ja die Funktion Oberflächen trennen ein Stichwort.
Schau mal unter "Einfügen -> Oberflächen"
Referenzebene auswählen und dann die Kanten bzw. Oberflächkanten wählen. Einen Wert einstellen und schauen was passiert.

Moin

------------------
Jan Wintjen
SolidLine AG
Professional Services

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

arr
Mitglied



Sehen Sie sich das Profil von arr an!   Senden Sie eine Private Message an arr  Schreiben Sie einen Gästebucheintrag für arr

Beiträge: 128
Registriert: 11.09.2002

SWX 2003 Sp3.1
Windoof 2000
2.4 GHZ, 2 GB RAM
Quadro4 900 XGL_____________
someteimes you get answers,
on questions you never asked

erstellt am: 17. Apr. 2003 07:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für F.3tz 10 Unities + Antwort hilfreich


Flaechen.zip


guten morgen,

vielleicht ist das (--> siehe anhang) ja ein kleiner ansatz.

- austragen bis an die grenzen deiner flächen und dann
- die seitenflächen deiner werkstückauflage austragen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jan
Mitglied
Dipl.-Ing.


Sehen Sie sich das Profil von Jan an!   Senden Sie eine Private Message an Jan  Schreiben Sie einen Gästebucheintrag für Jan

Beiträge: 1271
Registriert: 23.12.2000

Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.

erstellt am: 17. Apr. 2003 11:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für F.3tz 10 Unities + Antwort hilfreich


Test.zip


Hier noch mal ein Beispiel
Vielleich hilft es ja!


------------------
Jan Wintjen
SolidLine AG
Professional Services

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
