Thema: Flächen-Import (615 mal gelesen)
|
Markus69
Mitglied
Dipl.Ing.Maschinenbau(FH)
   Beiträge: 2
Registriert: 14.04.2003
|
erstellt am: 14. Apr. 2003 09:26  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich habe von unserem Vorgänger-CAD(Euklid) IGES-Daten in SolidWorks importiert. Ursprünglich war das Teil aus vielen Teilflächen zusammengesetzt. In SolidWorks ist es jetzt aber nur eine importierte Oberfläche. Wie läßt sich die Oberfläche zerlegen oder kann ich sie auch in einen Volumenkörper umwandeln? Gibt es sonst noch ne Möglichkeit die Daten so umzuwandeln, daß ich sie weiterbearbeiten kann? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
arr
Mitglied
Beiträge: 128
Registriert: 11.09.2002 SWX 2003 Sp3.1
Windoof 2000
2.4 GHZ, 2 GB RAM
Quadro4 900 XGL_____________
someteimes you get answers,
on questions you never asked
|
erstellt am: 14. Apr. 2003 09:58 <-- editieren / zitieren --> Unities abgeben: Nur für Markus69

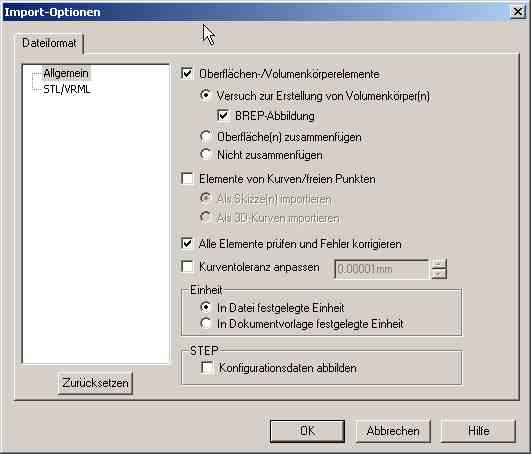

hallo markus, da das thema flächen in SWX etwas komplexer ist, hier erst mal die vorgehensweise mit der ich immer an die konvertierung herangehe. - zunächst sollte schon beim import von iges "versuch zur erstellung von volumenkörper" in den optionen aktiviert sein.
falls das volumen schon "wasserdicht" ist sollte schon ein import-solid im baum zu finden sein. - falls nicht, dann die fläche selektieren und mit der rechten maustaste die diagnose durchführen und versuchen die lücken schliessen zu lassen. - ggf. die lücken von hand schliessen gruss
armin p.s. ... und willkommen im forum
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus69
Mitglied
Dipl.Ing.Maschinenbau(FH)
Beiträge: 2
Registriert: 14.04.2003
|
erstellt am: 14. Apr. 2003 11:04 <-- editieren / zitieren --> Unities abgeben:
Hallo Armin, die importierte Oberfläche ist soweit Ok und hat auch keine Lücken - er läßt sich weiterbearbeiten mit verschiedenen Features. Die importierte Fläche ansich läßt sich jedoch nicht verändern - zumindest von mir nicht. Grüße Markus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Volker Kraemer
Mitglied
Diplom-Ingenieur
Beiträge: 138
Registriert: 03.02.2003 SolidWorks, Simulation Premium, Flow Simulation (2014-2019)
SimTools (Plug-In für SolidWorks Simulation)
|
erstellt am: 14. Apr. 2003 11:12 <-- editieren / zitieren --> Unities abgeben: Nur für Markus69
Hallo Markus, ob sich ein Volumenköper aus den Flächen machen läßt, hängt zum einen von der Güte und zum anderen vom Inhalt der IGES-Datei ab.
In der Voreinstellungen kann man festlegen, ob wenn möglich ein Volumen generiert werden kann oder ob alle Flächen zu einer einzigen zusammengefasst werden sollen. Gelingt die Volumenerstellung nicht beim Import, bleibt höchstens noch die Möglichkeit die Flächen mit einer sehr kleinen Dicke zu versehen und daraus ein Quasi-Volumen zu generieren. Dies geht aber nur in seltenen Fällen, wenn die Struktur nicht zu viele Konkav-/Konvexwechsel aufweist.
Ansonsten kann man die Flächen bestenfalls noch als Endebedingung für Features verwenden. mfg VK Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
arr
Mitglied
Beiträge: 128
Registriert: 11.09.2002 SWX 2003 Sp3.1
Windoof 2000
2.4 GHZ, 2 GB RAM
Quadro4 900 XGL_____________
someteimes you get answers,
on questions you never asked
|
erstellt am: 14. Apr. 2003 11:18 <-- editieren / zitieren --> Unities abgeben: Nur für Markus69
hi markus, der importierten fläche fehlt die parametrik. ähnlich wie bei importierten solids läßt sich auch hier nachträglich nichts mehr verändern, d.h. kein zugriff mehr auf tangentialität, mittellinienparameter, begrenzugen, ... gruss
armin Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
