Thema: Gehrungslasche (1558 mal gelesen)

Ross
Mitglied
Dipl.-Ing.

Schreiben Sie einen Gästebucheintrag für Ross

Beiträge: 27
Registriert: 17.04.2002

erstellt am: 04. Apr. 2003 10:09

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


Hallo,

ich möchte ein U-Profil an den Stirnseiten mit Gehrungslaschen versehen. Ich kann aber leider nur an einer Kante eine Lasche erstellen. Wenn ich weitere Kanten auswähle und OK drücke, dann wird nur die erste Kante übernommen.

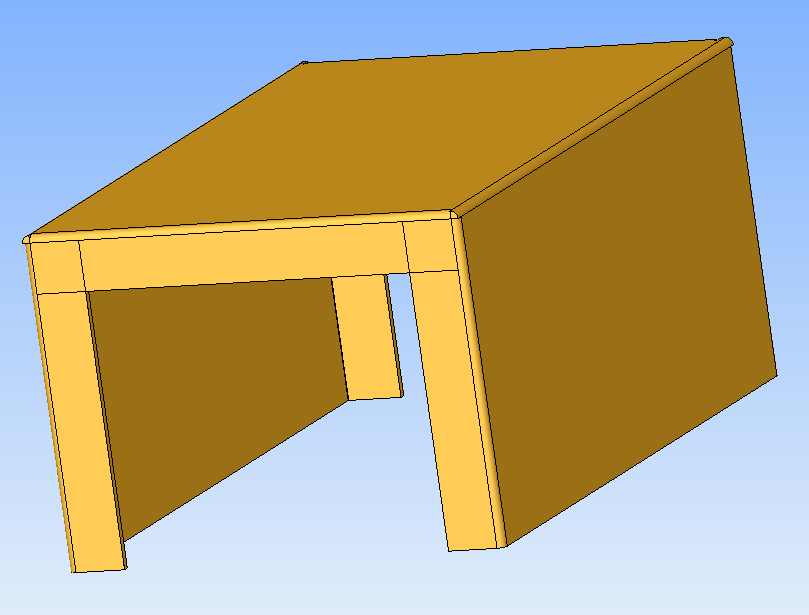

Für das Bild habe ich das Laschen Feature verwendet.

Gruß

Ross

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ulrike S
Mitglied
Supportingenieurin

Senden Sie eine Private Message an Ulrike S

Schreiben Sie einen Gästebucheintrag für Ulrike S

Beiträge: 256
Registriert: 25.02.2003

erstellt am: 04. Apr. 2003 11:10

<-- editieren / zitieren -->

Unities abgeben:

Nur für Ross

Das U-Profil ist aber schon als Blech erstellt? Und die Biegeradien sind groß genug? Über eine "eckige" Kante geht die Funktion nämlich nicht drüber.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Volker Kraemer
Mitglied
Diplom-Ingenieur

Senden Sie eine Private Message an Volker Kraemer

Schreiben Sie einen Gästebucheintrag für Volker Kraemer

Beiträge: 138
Registriert: 03.02.2003

SolidWorks, Simulation Premium, Flow Simulation (2014-2019)
SimTools (Plug-In für SolidWorks Simulation)

erstellt am: 04. Apr. 2003 11:22

<-- editieren / zitieren -->

Unities abgeben:

Nur für Ross

gehrung.zip

Hallo Ross,

war das so gemeint wie in meinem beigefügten Beispiel?

mfg VK

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ross
Mitglied
Dipl.-Ing.

Beiträge: 27
Registriert: 17.04.2002

erstellt am: 04. Apr. 2003 11:49

<-- editieren / zitieren -->

Unities abgeben:

@ Ulrike:

Ja das Profil ist ein Blechteil mit einem Radius von 2 mm.

@ Volker:

Kann deine Datei leider nicht öffnen, da ich noch SWX SolidWorks 2001+ verwende.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Volker Kraemer
Mitglied
Diplom-Ingenieur

Beiträge: 138
Registriert: 03.02.2003

SolidWorks, Simulation Premium, Flow Simulation (2014-2019)
SimTools (Plug-In für SolidWorks Simulation)

erstellt am: 04. Apr. 2003 13:33

<-- editieren / zitieren -->

Unities abgeben:

Nur für Ross

gehr_2001p.zip

Hallo ross,
anbei das Beispiel mit 2001P.

mfg VK

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ross
Mitglied
Dipl.-Ing.

Beiträge: 27
Registriert: 17.04.2002

erstellt am: 04. Apr. 2003 13:45

<-- editieren / zitieren -->

Unities abgeben:

Hallo Volker
Jetzt kann ich es in in deiner Zeichnung erstellen, und auch in einer neuen Zeichnung ung in meiner ursprünglichen Zeichnung.

Ist wohl ein Thema für die Wunder des PC.

Besten Dank

Ross

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Dieter Scholz
Mitglied
Ambitionierter Konstrukteur

Senden Sie eine Private Message an Dieter Scholz

Schreiben Sie einen Gästebucheintrag für Dieter Scholz

Beiträge: 823
Registriert: 15.01.2001

erstellt am: 04. Apr. 2003 14:26

<-- editieren / zitieren -->

Unities abgeben:

Nur für Ross

Hallo SWX

'ler,
geht es in SWX SolidWorks

einfacher als zu einer Lasche eine Ausklinkung zu erzeugen indem ich in die projizierte Abwicklung den Gehrungsschnitt einzeichne und somit die Ausklinkung am Laschenende erzeuge?

Gruß

------------------
CADworkerDieter
ebenfalls einer der letzten mit der Schaufel - ohne Schneewittchen
