Hallo alle experten!
Hab eine Kontur nachgemessen und dabei 500 Punkte aufgenommen. Hab diese Punkte dann in eine Tabelle geschrieben und Solid works damit gefüttert ==> Spline. Problem:  Natürlich kann man eine von Hand nachgemessene Kontur (ein gebogenes Teil) nie so genau messen, daß die Abweichungen nicht sichtbar sind. Die so erzeugte Kurve ist nicht schön geschwungen rund sie hat kleinere Ecken. Ich benötige aber eine völlig runde geschwungene Kurve, die Absolutmaße sind dabei gar nicht so wichtig wenn die Abweichung nicht mehr als einen Millimeter beträgt. Gibt es keine Funktion welche sich den Optimalen Weg ( bei mir rund) durch die mit Abweichung behafteten Punkte sucht. Müßte doch über die Steigung zu ermittlen sein.

Vielen Dank für Ihre Hilfe und Vorschläge
Martin Ruetz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vorschlag:
Mit Excel eine Grafik machen und eine Trendlinie erstellen. Mit der dort entstandenen Gleichung eine neue Tabelle generieren oder die Gleichung direkt mit einem Macro benutzen, was bei SWX in der Model Gallery zu finden ist.

------------------
Stefan Giehl
TDG Technische Dienstverlening Giehl

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vorschlag:
RMB auf Spline: Spline vereinfachen, Glätten wählen

------------------
Stefan Giehl
TDG Technische Dienstverlening Giehl

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke für Ihre rasche Hilfe!
RMB auf Spline verstehe ich nicht, ich muß dazusagen,daß ich ein Sw Anfänger bin.
Vielleicht können Sie mir diese Schritte ganz kurz erklären.

vielen Dank
Martin Ruetz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Martin,
RMB heisst "Right Mouse Button". Also über der Spline die rechte Maustaste klicken und im aufklappenden Menue den Punkt 'Spline vereinfachen' auswählen

------------------
Viele Grüße aus dem Schwarzwald
gismo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo!
Die Ergebnisse mit Excell waren mit allen Regressionsanalysen unzureichend.
Wollte jetzt im Sw 99 Ihren letzen vorschlag mit Spline vereinfachen glätten ausprobieren, doch ich kann die mit Kurve durch freie Punkte erzeugte Linie nicht weiterverarbeiten. Ich hab sie zwar im Part doch ich bekomme sie nicht in eine Skizze. Auch der Blick ins Handbuch verrät mir nicht wie das gehen soll. Vielleicht können Sie mir ganz kurz erklären wie ich denn die Erzeugte Linie weiterverwenden kann.

mit Dank im voraus
Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Martin,
so wie Du das beschreibst, ist es eine Raumkurve. Wenn Du die in zwei Kurven 'zerlegst', z.B. einmal mit z=0 (->Vorderansicht) und einmal mit y=0 (->Draufsicht), dann kannst Du diese Kurven auf Skizzen als Elemente übernehmen.
In der ebenen Skizze kannst Du die Krümmung ganz gut beurteilen.
Um jetzt wieder eine Raumkurve zu erhalten, mußte Du die beiden Skizzen aufeinander projizieren (Einfügen->Kurve->projiziert).

Alles in allem wärs für mich aber auch keine akzeptable Variante, da die Kurven nur über die Tabelle verändert werden können. 500 Punkte sind schon 'ne ganze Menge.

Ich würde es wahrscheinlich mit einem Macro versuchen, zwei ebene Splines durch auslesen der Excel-Tabelle erzeugen, dann glätten und anschließend aufeinander projizieren.

Weitere Tipps:
- Krümmumg einblenden
- Beugepunkte anzeigen lassen
- einzelne Punkte des Splines löschen (statt glätten)
- ...gibt bestimmt noch mehr

Beste Grüße und viel Glück
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ralf,

was sind Beugepunkte?

Die drei bzw. zwei Pfeile an den Punkten mit denen
ich die Kurve verzerren, ich nenne es mal so  ,
kann?

------------------
Viele Grüße

wera

---

Hallo Martin,

da die Splinefunktionen in SWX99 (wenn ich richtig verstanden habe arbeitest Du damit) noch nicht so doll waren, denke ich Du bist mit der Vereinfachung des Splines innerhalb SWX ziemlich am Anschlag.

Sorry für die Nachricht.

------------------
Mit freundlichen Grüssen
vom Bodensee

Tobi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Zitat:

---

Original erstellt von WERA:
...was sind Beugepunkte?...

---

Hallo WERA,
Beugepunkte zeigen an, wo die Krümmung einen 'Nulldurchgang' hat, also den Richtungswechsel der Krümmung.

Grüße
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

was ist denn das orginal das du vermessen hasst.  Wie weit sind die messpunkte voneinander entfernt.  Da gute an splines ist ja dass wenn ma es richtig macht nur ganz wenige punkte ausreichen können. musst halt immer die scheitelpunkte messen.  Ne andere alternatife waere auch einfach über die punkte frei ne spline zu zeichnen.  So als obu was gescanntes vektorisieren würdest.
Hoffe das hilft dir weiter...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Tach!!
Bin auf der Suche nach meinem Problem hier hängen geblieben.Habe nämlich so ein ähnliches Problem.
Habe eine Kurve aus Tabelle eingefügt(nur x,y Koordinaten) und kann diese aber nicht weiter bearbeiten bzw. diese Kurve in eine Skizze integrieren.
Vielleicht könnt ihr mir helfen...

Jörg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Zitat:

---

Original erstellt von Keule:
Tach!!...

---

Auch Tach Keule  ,

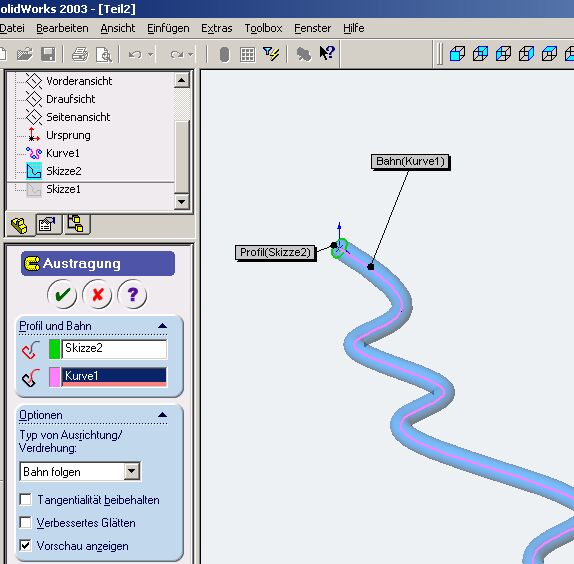

bei mir geht's  siehe Bild.
Ich kann die Kurve als Element auf eine Skizze übernehmen (dafür hab ich Skizze1 verwendet) oder meinen Kreis (Skizze2) an die Kurve anstecken und entlang der Kurve austragen.
Wenn ich die Kurve verändern will: RMT auf das Feature->Definition bearbeiten und die Tabellenwerte editieren.

Beste Grüße & bis demnäx
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja also entweder raff ich das nicht oder ich hab mich unverständlich ausgedrückt!
Dieses Spline soll eine z.B. Oberfläche von einem Körber werden.
Muß also nachdem ich die Kurve erstellt habe, Linien hinzufügen und dann wollte ich das ganze austragen.
Nur wenn ich die Kurve dann habe, bekomme ich da keine Linie oder irgendetwas anderes dran.

Oki???

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Keule,
Scheinbar brauchst Du eine 2D Skizze, mit der Du irgendwas anstellen willst. Dann mach es so wie Ralf Tide es Dir vorgeschlagen hat und erzeuge eine neue Skizze, übernimm die Elemente der 3D-Skizze und mal noch ein paar Linien dazu.
Ich hoffe, Du kommst so weiter.

------------------
Stefan Giehl
TDG Technische Dienstverlening Giehl
