Autor Thema:  Verrundungsproblem (534 mal gelesen)
muegge
Mitglied
Dipl.-Ing. Maschinenbau


Sehen Sie sich das Profil von muegge an!   Senden Sie eine Private Message an muegge  Schreiben Sie einen Gästebucheintrag für muegge

Beiträge: 20
Registriert: 09.12.2002

erstellt am: 09. Dez. 2002 08:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




rotorblatt.zip


Hallo,

ich probiere gerade mal aus, was mir SolidWorks so bieten kann (SW 2001 Plus) und bin dabei auf ein Problem gestoßen, bei dem Ihr mir bestimmt weiterhelfen könnt. Wie gesagt: Ich bin noch nicht ganz so fit auf SW.

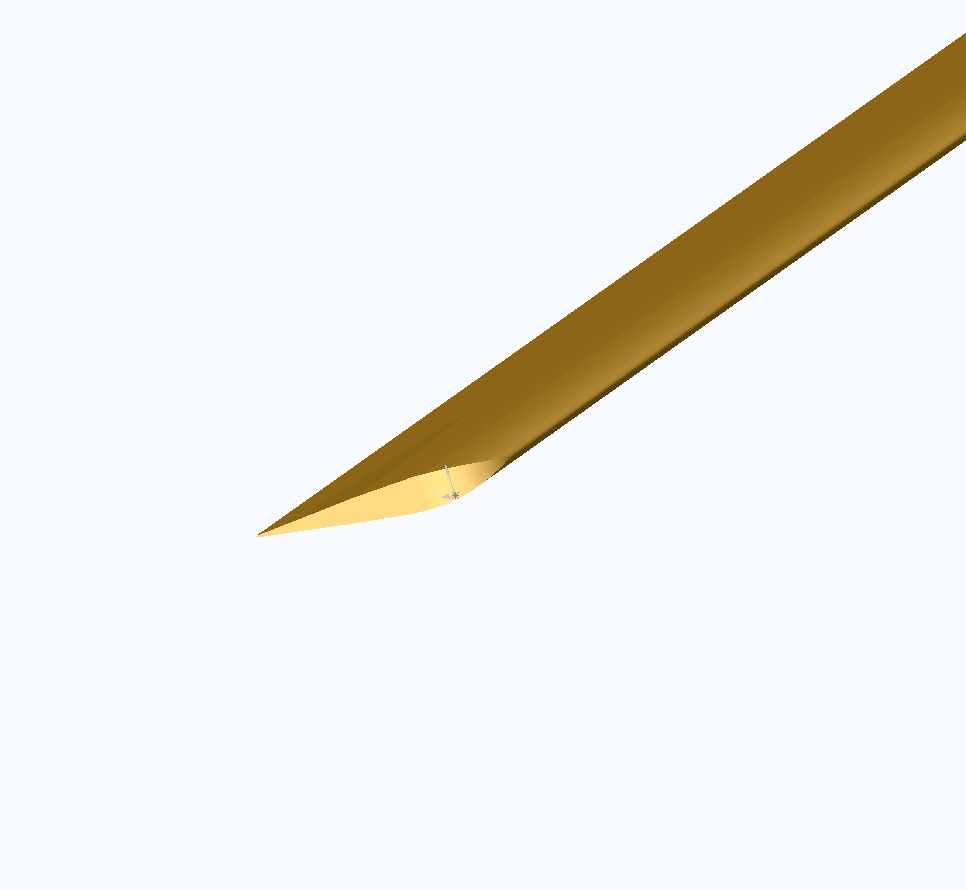

Problem: Im Anhang ist eine Datei Rotorblatt, und an dessen Ende (siehe JPG) sollte eine Verrundung sein, die ich nicht hinbekomme.

Danke vielmals.

muegge

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Richard Eppler
Mitglied
Dipl.-Ing.(FH)


Sehen Sie sich das Profil von Richard Eppler an!   Senden Sie eine Private Message an Richard Eppler  Schreiben Sie einen Gästebucheintrag für Richard Eppler

Beiträge: 419
Registriert: 24.04.2001

SWX Premium 2009 SP5.0 bis 2013 SP2.0

erstellt am: 09. Dez. 2002 10:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für muegge 10 Unities + Antwort hilfreich


RotorblattmRadius.zip


Hallo muegge,

herzlich willkommen im Forum.

ja,ja, da ist so verschiedenes, wo man auf Anhieb nicht draufkommt warum es nicht geht.

In Deinem Fall liegt es wohl an dem "Schnitt-Linear austragen1" der an der Kante auf 0 ausläuft. Deshalb gibt es bei Einfügen eines variablen Radius am Ende des Rotorblattes bei mir jedes mal einen Programmabsturz. Warum das so ist kann ich Dir auch nicht erklären.

Man sollte also solche auf 0 auslaufenden Dinge vermeiden. Sobald man hier einen Abstand von z.B. 0,01 einfügt geht es problemlos mit dem variablen Radius.
Dann hilft eine mittige Trennung der Endfläche zusätzlich noch bei der Steuerung des variablen Radius, um ihn möglichst parallel zur Mitte hinzukriegen.

Ich hab das mal im Anhang so gemacht und hoffe dass es in etwa das trifft was Du erreichen wolltest.

Gruss
Richard

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
