Hallo, ich habe eine Solidworks Studenten Version und möchte ein
Aussen-Gewinde erstellen. Habe schon alles probiert aber ohnen erfolg.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Beere
Mitglied
Dipl.-Ing. Maschinenbau

Senden Sie eine Private Message an Beere

Schreiben Sie einen Gästebucheintrag für Beere

Beiträge: 1437
Registriert: 31.07.2001

Pro/E 2001
Wildfire 2
SWX 2013
HP Z400; 4GB

erstellt am: 10. Apr. 2002 21:22

<-- editieren / zitieren -->

Unities abgeben:

Nur für vni

Hi vni.

Erstmal: Herzlich willkommen im Forum

Aussengewinde real modelliert? Das lässt sich nicht so ganz einfach beschreiben. Das ganze geht unter Einfügen/Schnitt/Austragung.
Da sind allerdings ein paar vorarbeiten nötig. Du musst Dir eine Bahn erstellen (Einfügen/Kurve/Helix-Spirale) und an dieser Bahn dann Dein Gewindeprofil austragen.
Versuch Dich mal durch das Tutorial zu wühlen und nutz die Suchfunktion im Forum, um mehr über Gewindedarstellung zu erfahren.

Wenn es Dir um die Darstellung der Gewindelinien in der Zeichnung geht, dann wähle Dir an Deinem Modell (überlicherweise Rotationssymmetrisch )die Startkante für das Gewinde und wähle Einfügen/Beschriftung/Gewindedarstellung.

Hoffe das bringt Dich eine Schritt weiter, ansonsten melde Dich.

Gruß
Andreas

[Diese Nachricht wurde von Beere am 10. April 2002 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Oberparleiter
Mitglied
Konstrukteur

Senden Sie eine Private Message an Oberparleiter

Schreiben Sie einen Gästebucheintrag für Oberparleiter

Beiträge: 706
Registriert: 06.06.2000

erstellt am: 11. Apr. 2002 09:40

<-- editieren / zitieren -->

Unities abgeben:

Nur für vni


Hallo

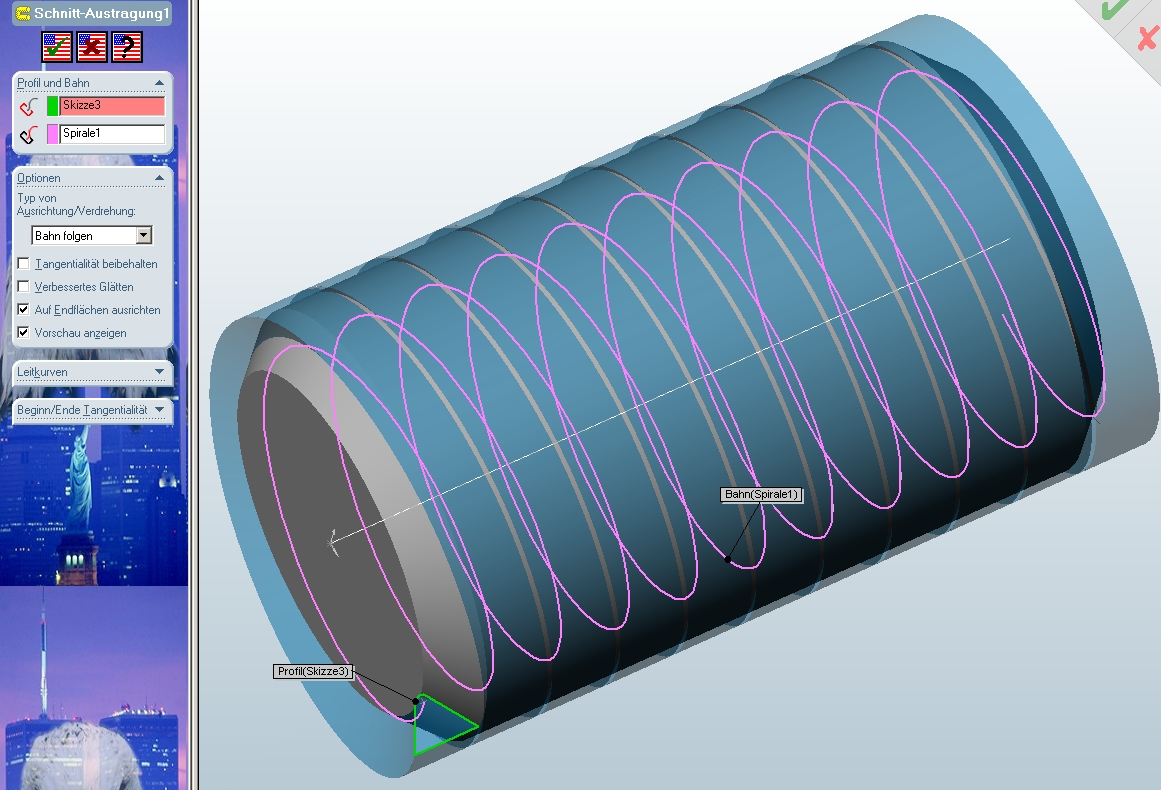

So ähnlich wie auf dem Bild

Das Teil kann mann nicht in dieses Forum stellen das es über 4MB gross ist.

------------------
Soo Long

Frank O.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

gismo
Mitglied
SWX Support

Senden Sie eine Private Message an gismo

Schreiben Sie einen Gästebucheintrag für gismo

Beiträge: 1047
Registriert: 05.03.2001

HP Z Book17 G5;
32GB Ram;
Quadro P4200
WIN10 Pro;
Alle SWX ;)

erstellt am: 11. Apr. 2002 09:56

<-- editieren / zitieren -->

Unities abgeben:

Nur für vni

Schnecke.zip

Hallo alllseits,
ich hab da mal eine Schnecke angehängt, aber das Prinzip ist ja das Gleiche

------------------
Viele Grüße aus dem Schwarzwald

gismo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

brainsex
Mitglied

Senden Sie eine Private Message an brainsex

Schreiben Sie einen Gästebucheintrag für brainsex

Beiträge: 133
Registriert: 28.02.2002

P4 2Gigs,GF3 Ti500,SW 2001+
512 DDRRam,Gigabyte GA8IRXP

erstellt am: 11. Apr. 2002 16:50

<-- editieren / zitieren -->

Unities abgeben:

Nur für vni

hoi also erstelle einen zylinder und auf dessen stirnfläche eine skizze mit einem kreis, danach einfügen kurve eine spirale höhe steigung startwinkel 0° danach auf der ebene die den startpunkt der spirale durchschneidet dein gewindeprofil einfacherweise ein dreieck natürlich so dass vom zylinder auch material bei der schneidenden rotation weggenommen wird. danach beziehung einfügen skizze dreieck am ursprung anstecken am startpunkt der spirale danach ausformung schnitt und leitkurve die spirale und form die skizze dreieck voilla ein kleines problem bei der sache wenn die steigung 1mm ist und das dreieck 1mm kantenlänge hat gehts nich da er dann auf 0 schneidet also mach die steigung 1 und die kantenlänge 0.99 oder sowas

cya mfg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
