Autor Thema:  Oberflächen in Zeichnungen darstellen???? (269 mal gelesen)
lessismore
Mitglied
designer


Sehen Sie sich das Profil von lessismore an!   Senden Sie eine Private Message an lessismore  Schreiben Sie einen Gästebucheintrag für lessismore

Beiträge: 103
Registriert: 27.02.2002

swx 2020 sp5
Intel Core i7-3770K
NVIDIA Quadro 2000D
win10 64

erstellt am: 03. Apr. 2002 13:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Salve

Ich habe eine iges Datei importiert und SWXSolidWorks stellt diese nur als Oberflächenkörper dar. Wanddicke auftragen geht nicht.Nun zum Problem:
Ich möchte aus dieser Datei eine Zeichnung ableiten. Die Oberflächen sind in der Zeichnung nur sichtbar wenn der cursor darüber ist.
Was kann ich tun? Ich brauche unbedingt eine Dxf Zeichnung von diesem Teil.
Gruß


------------------
lessismore

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Axel
Mitglied



Sehen Sie sich das Profil von Axel an!   Senden Sie eine Private Message an Axel  Schreiben Sie einen Gästebucheintrag für Axel

Beiträge: 169
Registriert: 05.09.2000

 erstellt am: 03. Apr. 2002 13:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für lessismore 10 Unities + Antwort hilfreich
Selber Salve!

Du kannst im Featurebaum die Zeichenansicht aufklappen, bis du bei dem Oberflächenfeature angekommen bist und dann RMB - Einblenden.

Axel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Alexander Ullrich
Mitglied
Konstrukteur, CAD-Admin


Sehen Sie sich das Profil von Alexander Ullrich an!   Senden Sie eine Private Message an Alexander Ullrich  Schreiben Sie einen Gästebucheintrag für Alexander Ullrich

Beiträge: 82
Registriert: 07.06.2000

 erstellt am: 03. Apr. 2002 13:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für lessismore 10 Unities + Antwort hilfreich
Hallo!
Versuch mal das Teil in eine Baugruppe zu ziehen (auch wenn die dann nur ein Teil hat) und die Zeichnung von der Baugruppe abzuleiten.
Wenn ich mich recht erinnere geht das so.

Gruß  Alexander Ullrich

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

StefanBerlitz
Guter-Geist-Moderator
IT Admin (CAx)



Sehen Sie sich das Profil von StefanBerlitz an!   Senden Sie eine Private Message an StefanBerlitz  Schreiben Sie einen Gästebucheintrag für StefanBerlitz

Beiträge: 8756
Registriert: 02.03.2000

SunZu sagt:
Analysiere die Vorteile, die
du aus meinem Ratschlag ziehst.
Dann gliedere deine Kräfte
entsprechend und mache dir
außergewöhnliche Taktiken zunutze.

erstellt am: 03. Apr. 2002 13:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für lessismore 10 Unities + Antwort hilfreich


Hi lessimore,

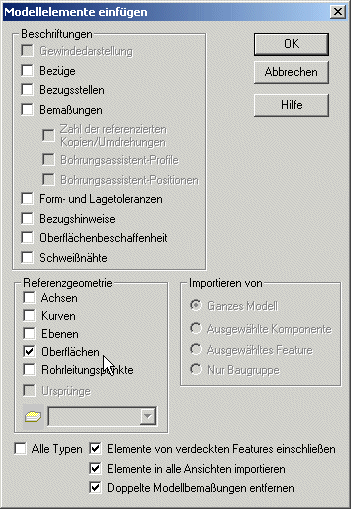

unter dem Menupunkt Einfügen/Modellelemente klickst du bei Referenzgeometrie den Punkt Oberflächen an und dann sollten die Oberflächen alle da sein. (siehe Bild)

Ciao,
Stefan

------------------
--
Inoffizielle deutsche SolidWorks Hilfeseite
http://solidworks.cad.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

lessismore
Mitglied
designer


Sehen Sie sich das Profil von lessismore an!   Senden Sie eine Private Message an lessismore  Schreiben Sie einen Gästebucheintrag für lessismore

Beiträge: 103
Registriert: 27.02.2002

swx 2020 sp5
Intel Core i7-3770K
NVIDIA Quadro 2000D
win10 64

erstellt am: 03. Apr. 2002 13:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
hallo stefan ,

das war der richtige "haken".
vielen dank

less is more

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
