Thema: Stegbrücke (719 mal gelesen)
|
Salbei Mitglied
Beiträge: 93 Registriert: 24.06.2007
|
erstellt am: 13. Aug. 2007 10:14 <-- editieren / zitieren --> Unities abgeben:
Guten Morgen, ich habe mal wiede ne Anfänger Frage! Also, ich will im Klemmenplan Brücken haben, wie man eine stegbrücke einbaut weiss ich. Allerdings brauche ich mehrere und die laufen auch teilweise parallel bsp. 4+15 und 5+20 nebeneinander. Er zeichnet mir das alles dann immer in eine Brücke wie kann ich das trennen? In Hilfe und Sufu habe ich nix brauchbares gefunden lass mich jedoch gerne eines besseren belehren. Gruß Alex
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgischel Moderator ...und Dippel-Ing ET...
Beiträge: 15740 Registriert: 09.03.2001 EPLAN5-Version: 5.70 SP1² HF² Professional
|
erstellt am: 13. Aug. 2007 10:22 <-- editieren / zitieren --> Unities abgeben: Nur für Salbei
|
Salbei Mitglied
Beiträge: 93 Registriert: 24.06.2007
|
erstellt am: 13. Aug. 2007 10:25 <-- editieren / zitieren --> Unities abgeben:
|
Salbei Mitglied
Beiträge: 93 Registriert: 24.06.2007
|
erstellt am: 13. Aug. 2007 10:33 <-- editieren / zitieren --> Unities abgeben:
Ich hab dort bei Anzahl der Drahtbrückenebene 15 und bei Brückendarstellung Linie. Hab letzters gerade auf Linie geändert neu generiert udn neue Pläne gemacht. Der setzt mir die Punkte der beiden Stegbrücken jedoch immer noch auf eine Linie. Ich hab bei den Bücken immer nur jweils brücken anfang, mitte oder ende gesetzt was muss ich den machen damit der die unterscheiden kann? Und eine kleine Nebenfrage da ich ja grad beim Fragen bin, nen Stecker und Buchsenplan ist doch sicher bei EPlan vorhanden wie nennt sich der hier denn gibt ja doch so einige Pläne zum Generieren. Gruß Alex [Diese Nachricht wurde von Salbei am 13. Aug. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
MarLud Mitglied Elektrokonstrukteur
Beiträge: 551 Registriert: 22.05.2007 Windows 7 Pro 64bit Windows 10 Pro 64bit DEBIAN 11 KERNEL: 5.10.0-28-686 FEDORA 39 KERNEL: 6.7.9-200.fc39.x86_64 Office 2000, 2010, 2019
|
erstellt am: 13. Aug. 2007 10:46 <-- editieren / zitieren --> Unities abgeben: Nur für Salbei

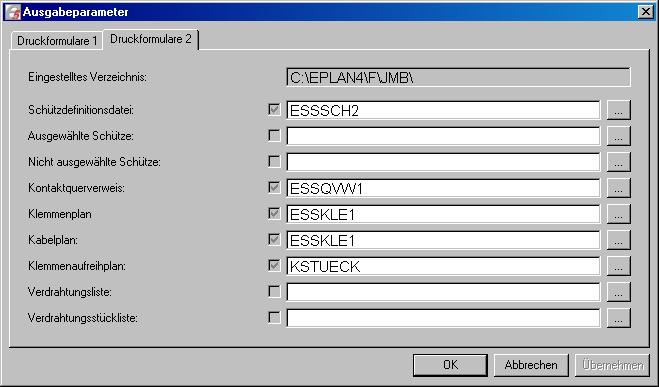

Hallo, die Formulare sind unter EPLAN wie im Bild eingestellt, dass ist die Belegung nach der Installation. Zu finden sind diese unter; Parameter -> Projekt -> Druckformulare Grüße Markus [Diese Nachricht wurde von MarLud am 13. Aug. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Salbei Mitglied
Beiträge: 93 Registriert: 24.06.2007
|
erstellt am: 13. Aug. 2007 10:48 <-- editieren / zitieren --> Unities abgeben:
|
bgischel Moderator ...und Dippel-Ing ET...
Beiträge: 15740 Registriert: 09.03.2001 EPLAN5-Version: 5.70 SP1² HF² Professional
|
erstellt am: 13. Aug. 2007 10:49 <-- editieren / zitieren --> Unities abgeben: Nur für Salbei
|
Salbei Mitglied
Beiträge: 93 Registriert: 24.06.2007
|
erstellt am: 13. Aug. 2007 10:57 <-- editieren / zitieren --> Unities abgeben:
hmm da frag ich mal lieber erst ob ich das darf das Formular ist Kundenvorgabe. Und dann probier ich das einmal. Ich hab jetzt alle zur verfügung stehenden Grafikausgabe einmal ausprobiert hab keinen Stecker Buchsen Plan gefunden. Gemeint ist ein Plan in dem links der Stecker mit Ziel Pfad etc. steht und rechts das gleiche fürdie Buchse. Gibt es eine solche Ausgabe nicht?
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
MarLud Mitglied Elektrokonstrukteur
Beiträge: 551 Registriert: 22.05.2007 Windows 7 Pro 64bit Windows 10 Pro 64bit DEBIAN 11 KERNEL: 5.10.0-28-686 FEDORA 39 KERNEL: 6.7.9-200.fc39.x86_64 Office 2000, 2010, 2019
|
erstellt am: 13. Aug. 2007 11:03 <-- editieren / zitieren --> Unities abgeben: Nur für Salbei
|
Salbei Mitglied
Beiträge: 93 Registriert: 24.06.2007
|
erstellt am: 13. Aug. 2007 11:41 <-- editieren / zitieren --> Unities abgeben:

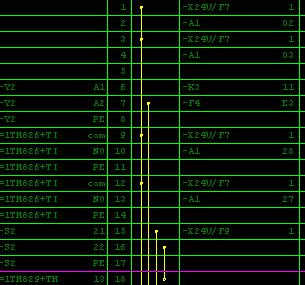

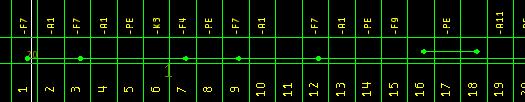

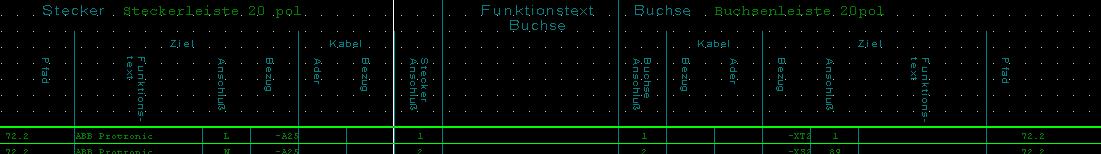

So, its Foto time! Zuerst einmal die Bilder vom Klemmenplan oben der wie es immo aussieht, darunter der wie es aussehen soll hab das mit dem -20 einmal Probiert, vorher war 20 und 400 eingestellt, es hat sich leider nichts geändert. (Die dargestellte Brücke von 9 nach 12 beim oberen ist eine Drahtbrücke.) Und zuunterst einmal ein Bsp für nen stecker und buchsen Plan. Hoffe die Bilder sind erklärend! Grüße Alex
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Salbei Mitglied
Beiträge: 93 Registriert: 24.06.2007
|
erstellt am: 13. Aug. 2007 11:44 <-- editieren / zitieren --> Unities abgeben:
Die Frage die sich mir immer noch stellt ist, wie EPlan die Stegbrücken auseinander hält da muss man doch noch irgend eine Variable haben welche Brückenspezifisch ist. Oder net? Wie gesagt hab nur brückenanfang etc eingestellt. Die Spalte für die Brück darstellung habe ich versuchsweise auch schon Breiter gemacht dies hat allerdings nichts gebracht. sorry für doppelpost!! Hab mich bei quote und edit verklickt! [Diese Nachricht wurde von Salbei am 13. Aug. 2007 editiert.] [Diese Nachricht wurde von Salbei am 13. Aug. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Salbei Mitglied
Beiträge: 93 Registriert: 24.06.2007
|
erstellt am: 13. Aug. 2007 12:10 <-- editieren / zitieren --> Unities abgeben:
|
freezelander Mitglied Elektro-Konstrukteur
Beiträge: 703 Registriert: 24.09.2003 Eplan P8 - Platform 2.1.6
|
erstellt am: 13. Aug. 2007 13:14 <-- editieren / zitieren --> Unities abgeben: Nur für Salbei
Also ehrlich gesagt Blicke ich nicht ganz durch, was du nun genau willst. Die Brückenbildung über Anfang, Mitte, Ende braucht man doch nur, wenn man es zeichnerisch nicht so hinbekommt, dass über die Verbindung eine Stegbrücke automatisch erzeugt wird. ------------------ Gruss Horst Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Salbei Mitglied
Beiträge: 93 Registriert: 24.06.2007
|
erstellt am: 13. Aug. 2007 13:21 <-- editieren / zitieren --> Unities abgeben:
Also ich habe eine Vorlage und dort sind sind die Klemmen die gebrückt sind über mehrere Seiten verteilt. Die einzige möglichkeit, wie man zwischen diesen Klemmen eine Brücke erzeugt, ist nach meinem Kenntnisstand, welcher in EPlan noch nicht sehr groß ist, dass man es über Brückenanfang, -mitt und ende macht. Ich habe dies getan, nun habe ich das Problem, dass die Brücken in dem Klemmenplan auf einer Linie angezeigt werden. Alle aufeinander. Dies führt nun dazu, dass das erste Brückende alle Brücken beendet, auch die, welche eigentlich erst später ihr Ende finden sollen. Meine Frage ist nun, wie ich es verhindern kann, dass alle Brücken aufeinander liegen. Wenn es noch eine andere möglichkeit gibt Brücken in diesem Fall darzustellen würde ich auch den Weg nehmen, soll halt nur funktionieren. Gruß Alex Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
MarLud Mitglied Elektrokonstrukteur
Beiträge: 551 Registriert: 22.05.2007 Windows 7 Pro 64bit Windows 10 Pro 64bit DEBIAN 11 KERNEL: 5.10.0-28-686 FEDORA 39 KERNEL: 6.7.9-200.fc39.x86_64 Office 2000, 2010, 2019
|
erstellt am: 13. Aug. 2007 13:32 <-- editieren / zitieren --> Unities abgeben: Nur für Salbei
|
Salbei Mitglied
Beiträge: 93 Registriert: 24.06.2007
|
erstellt am: 13. Aug. 2007 13:42 <-- editieren / zitieren --> Unities abgeben:
Ne mit der sortierkennung habe ich mich noch nicht viel beschäftigt, aber Alphanummerisch fällt sowieso bei mir raus, da ich die namen nicht ändern darf. Somit bleibt mir ja nur nummerisch. :/ Und es geht mir im Moment ja um die grafische Darstellung der Brücken im Klemmenplan und die Sortierkennung dient doch eher zur An**********r Klemmen im Klemmenplan. Hoffe ich habe jetzt keinen Müll geschrieben. Gucke mir die Sortierkennung aber auf jeden Fall nur mal bischen näher an. Gruß Alex ps wieso macht der bei "anordnung d e r" sternchen? ^^ [Diese Nachricht wurde von Salbei am 13. Aug. 2007 editiert.] [Diese Nachricht wurde von Salbei am 13. Aug. 2007 editiert.] [Diese Nachricht wurde von Salbei am 13. Aug. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgischel Moderator ...und Dippel-Ing ET...
Beiträge: 15740 Registriert: 09.03.2001 EPLAN5-Version: 5.70 SP1² HF² Professional
|
erstellt am: 13. Aug. 2007 14:18 <-- editieren / zitieren --> Unities abgeben: Nur für Salbei
Zitat: Original erstellt von Salbei: ...Die Frage die sich mir immer noch stellt ist, wie EPlan die Stegbrücken auseinander hält da muss man doch noch irgend eine Variable haben welche Brückenspezifisch ist...
Innerhalb einer Klemmenleiste nützt Dir eine manuelle Stegbrückenbildung nur etwas wenn sie nicht übergreifend gebildet werden. Also von 4 (Brückenanfang) über 8 (Brückenmitte) auf 12 (Brückenende); sowie bspw. von 5 (Brückenanfang) über 9 (Brückenmitte) auf 13 (Brückenende) ergibt "Chaos" im Klemmenplan auf dieser Klemmenleiste. Das hält Eplan nicht auseinander und Du bekommst diese merkwürdigen Brücken im Klemmenplan... Du könntest noch einmal versuchen anstatt mit Linien (als Brückendarstellung) mit Winkeln zu arbeiten (einstellbar in den Parametern Klemmen/Kabel)... viel Hoffnung habe ich aber nicht... Sind das normale Klemmen? Man könnte eventuell mit Mehrstockklemmen und einem entsprechenden Formular arbeiten was Mehrstockklemmen bzw. deren Ebenen grafisch korrekt abbildet. So als Idee "von hinten durchs Knie"... ------------------ Download | Historie | Das WTC lebt... | Cad.de Hilfe - hier! | Alte Suche - hier! | Wo bist Du? | Geprüfter Beitrag! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Salbei Mitglied
Beiträge: 93 Registriert: 24.06.2007
|
erstellt am: 13. Aug. 2007 14:26 <-- editieren / zitieren --> Unities abgeben:
*g* von hinten durchs knie ^^ jup sind normale Klemmen und ich muss leider auch dabei bleiben wegen der Vorlage :/ ich probier des nochmal mit den Winkeln. Ansonst muss ich das ganze halt manuel von hand einzeichnen, wenn es keine andere möglichkeit gibt. Sind ja auch nur Striche und Kreise. Dann weiss ich ja bescheid und bedanke mich für die, wie immer hervorragende, Hilfe! viel Grüße Alex PS. Achja wgen der Buchsen Stecker geschichte bei dem untersten Bild das ich oben reingestellt habe, gibt es sowas in EPlan?? [Diese Nachricht wurde von Salbei am 13. Aug. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
