Hallo

Im Drafting kann man ja die Statischen Werte berechnen. Seid Version 18 Berechnet er keinen Bohrungen(Löcher) mehr.
Ich vermute, das es ein BUG ist. Oder gibt es eine neue Technik, wie ich die Bohrungen festlege.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

friedhelm at work
Mitglied
Techniker Aluminium Profile


Sehen Sie sich das Profil von friedhelm at work an!   Senden Sie eine Private Message an friedhelm at work  Schreiben Sie einen Gästebucheintrag für friedhelm at work

Beiträge: 882
Registriert: 01.04.2003

Creo Elements Direct
/Drafting 17+20.x
ui classic-Tablett + Ribbon,
Modeling 17-20.0,.2,.4,.5
Lizenz auf USB-Netzwerkadapter
PE-Express 8
Win 10 Enterprise 64 @work
Win 10 Pro 64 @home
Notepad++,IrfanView,eDrawings,
....

erstellt am: 06. Dez. 2013 12:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für homerpower 10 Unities + Antwort hilfreich

Hallo homerpower,

habe mir die Sache in der v18.1 klassisches UI und Ribbon UI angesehen und mit der v17 verglichen.
Leider finde ich im Ribbon den Knopf nicht  und habe eben AREA_PROPERTY manuell eingegeben.
Verhält sich überall gleich.
Erst die Fläche und danach die einzelnen Löcher antippen, wenn man alle hat SCREEN oder Ausgabedatei.
Die Resultate habe ich im Notepad++ mit Compare verglichen, alles identisch.

Habt ihr event. in der Vorgängerversion ein Macro im Einsatz das die Löcher automatisch erkennt?
Wenn ja wäre ich daran sehr interessiert

------------------
Gruss Friedhelm

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

homerpower
Mitglied



Sehen Sie sich das Profil von homerpower an!   Senden Sie eine Private Message an homerpower  Schreiben Sie einen Gästebucheintrag für homerpower

Beiträge: 112
Registriert: 19.02.2003

ME10 8.70G
Creo Elements Direct Modeling 18.1 M030
Creo Elements Direct Model Manager
Creo Elements Direct Drafting 18.1 M030/M040
CoCreate Drafting 2007, 2008(16.50B)
CoCreate Modeling 2007, 2008(16.50B)
Drawing Manager
Autodesk NavisWorks 2011
Windows 7 Service Pack 1
Xeon E5620 2,40GHz (Quad Core)
12GB RAM
NVIDIA Quadro 4000<P>QX9650 3,00GHz (Quad Core)
8,00GB RAM
NVIDA GTS 9800

erstellt am: 06. Dez. 2013 13:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Nicht das ich wüste das wir ein Macro im Hintergrund lauen haben, aber kann natürlich sein.

bis jetzt hab ich eigentlich immer das Profil genommen, und die Bohrung gelöscht. und dann mit dem Rechteckbefehl die Bohrung drüber gezeichnet, von Oben links nach unten Rechts. (funktioniert nicht aus jeder Ecke) Trennen muss natürlich auf OFF stehen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

friedhelm at work
Mitglied
Techniker Aluminium Profile


Sehen Sie sich das Profil von friedhelm at work an!   Senden Sie eine Private Message an friedhelm at work  Schreiben Sie einen Gästebucheintrag für friedhelm at work

Beiträge: 882
Registriert: 01.04.2003

Creo Elements Direct
/Drafting 17+20.x
ui classic-Tablett + Ribbon,
Modeling 17-20.0,.2,.4,.5
Lizenz auf USB-Netzwerkadapter
PE-Express 8
Win 10 Enterprise 64 @work
Win 10 Pro 64 @home
Notepad++,IrfanView,eDrawings,
....

erstellt am: 06. Dez. 2013 14:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für homerpower 10 Unities + Antwort hilfreich

Hallo,
leider verstehe ich nicht was du meinst
Kannst du davon mal ein Bild reinstellen und es erklären?

------------------
Gruss Friedhelm

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

homerpower
Mitglied



Sehen Sie sich das Profil von homerpower an!   Senden Sie eine Private Message an homerpower  Schreiben Sie einen Gästebucheintrag für homerpower

Beiträge: 112
Registriert: 19.02.2003

ME10 8.70G
Creo Elements Direct Modeling 18.1 M030
Creo Elements Direct Model Manager
Creo Elements Direct Drafting 18.1 M030/M040
CoCreate Drafting 2007, 2008(16.50B)
CoCreate Modeling 2007, 2008(16.50B)
Drawing Manager
Autodesk NavisWorks 2011
Windows 7 Service Pack 1
Xeon E5620 2,40GHz (Quad Core)
12GB RAM
NVIDIA Quadro 4000<P>QX9650 3,00GHz (Quad Core)
8,00GB RAM
NVIDA GTS 9800

erstellt am: 06. Dez. 2013 14:52    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities








Die Bilder beziehen sich auf den Befehl Rechteck

[Diese Nachricht wurde von homerpower am 06. Dez. 2013 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

homerpower
Mitglied



Sehen Sie sich das Profil von homerpower an!   Senden Sie eine Private Message an homerpower  Schreiben Sie einen Gästebucheintrag für homerpower

Beiträge: 112
Registriert: 19.02.2003

ME10 8.70G
Creo Elements Direct Modeling 18.1 M030
Creo Elements Direct Model Manager
Creo Elements Direct Drafting 18.1 M030/M040
CoCreate Drafting 2007, 2008(16.50B)
CoCreate Modeling 2007, 2008(16.50B)
Drawing Manager
Autodesk NavisWorks 2011
Windows 7 Service Pack 1
Xeon E5620 2,40GHz (Quad Core)
12GB RAM
NVIDIA Quadro 4000<P>QX9650 3,00GHz (Quad Core)
8,00GB RAM
NVIDA GTS 9800

erstellt am: 06. Dez. 2013 14:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities



Projektleiter (m/w/d) im Bereich Hochbau/ Projektentwicklung

Für eine renommierte Institution im öffentlichen Sektor, die sich die sich durch innovative Ansätze in der Raumgestaltung und einem nachhaltigen Beitrag zur urbanen Lebensqualität auszeichnet, suchen wir eine kompetente und erfahrene Führungspersönlichkeit für die Position als Projektleiter/in im Bereich Hochbau/Projektentwicklung.

Diese Position ist eine einzigartige Gelegenheit, eine führende ...

Anzeige ansehenProjektmanagement
friedhelm at work
Mitglied
Techniker Aluminium Profile


Sehen Sie sich das Profil von friedhelm at work an!   Senden Sie eine Private Message an friedhelm at work  Schreiben Sie einen Gästebucheintrag für friedhelm at work

Beiträge: 882
Registriert: 01.04.2003

Creo Elements Direct
/Drafting 17+20.x
ui classic-Tablett + Ribbon,
Modeling 17-20.0,.2,.4,.5
Lizenz auf USB-Netzwerkadapter
PE-Express 8
Win 10 Enterprise 64 @work
Win 10 Pro 64 @home
Notepad++,IrfanView,eDrawings,
....

erstellt am: 09. Dez. 2013 09:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für homerpower 10 Unities + Antwort hilfreich




Hallo,
jetzt hab ichs geschnallt.
Wusste gar nicht das Drafting das so kann oder besser konnte
In der V14 funktioniert es so wie von dir beschrieben.
V17 + V18 machen es nicht mehr so.
Aber jetzt zur Lösung.

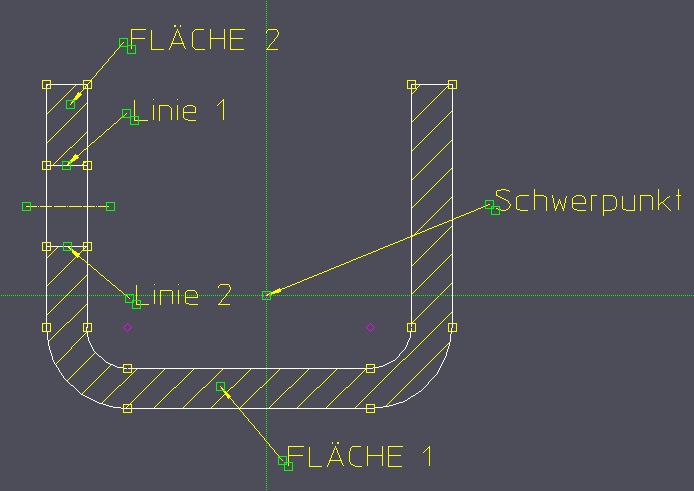

Wenn du das Loch einfach mit Linie 2 Punkte und Trennen EIN zeichnest erhälst du geschlossene Flächen.
Jetzt Flächenattribute / AREA_PROPERTY und dann Fläche 1 und Fläche 2 antippen.
Wenn du jetzt mit Bildschirm / SCREEN die Ergebnisse ansiehst kommst du ganz unten zum Absatz
GESAMTERGEBNISSE:
Da sind die statischen Werte deines Profils abzüglich des Loches.

------------------
Gruss Friedhelm
