Hallöchen allerseits,

bin gerade dabei, ein file (enthält ein Solide) in igs zu wandeln.
Am Ende kommt aber nichts heraus.
Das igs-file ist 3KB gross.

Kann mir jemand helfen???

Gruß Wolfgang

IP

---

Hallo Billardwolle,

wenn es sich um ein V4-Modell mit einem Solid handelt so ist wahrscheinlich die Vorbereitung dieses Modells schlecht gewesen.
Iges kann keine Solids verarbeiten (macht je nach Einstellung allerdings freiwillig ein Volumen daraus - aber über genaue Einstellungen weiß ich nix). Wichtig ist auch keine unused Details/Symbols zu haben sowie nur 1 Set. Am besten extrahiert man das Solid in ein Volumen und schmeißt dann mit KEEP alles andere raus. Catclean ist auch nicht verkehrt.
Vielleicht hilft das.

Gruß

Elke

IP

---

Guten Morgen Elke,

ich habe aus dem Solide ein Volume abgeleitet, alle faces behalten
und den Rest ins No Show gepackt.
Kommt aber wieder nichts an, das selbe Ergebnis wie vorher.

Gruss Wolfgang

IP

---

Hallo,
in deinem \home verzeichnis steht die Datei CATIGE.out
Die Datei beschreibt kurz die Vorgänge während des Umwandelns
Die Datei kann mit einem Texteditor geöffnet werden.
Beschreibe mal kurz, was in der Datei steht.

Viele Grüsse
Dom

IP

---

Danke für Eure Hilfe

Nach vielen Versuchen habe ich es doch geschafft!

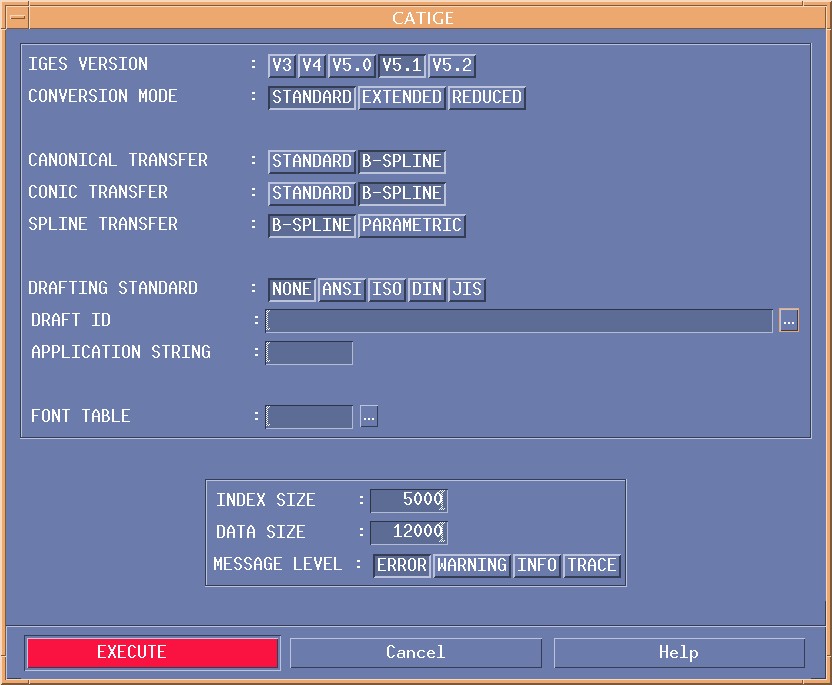

In der Utility/Catige gibt es eine Einstellung:
          "VDA-IS OPTION:"  G1B0  bis  G3B2

Kann mir einer sagen, was sich dahinter verbirgt?
Ich habe es mit G2B2 und G3B2 probiert.
Ergebnis ist einmal ohne *sur und einmal mit *sur.

IP

---

Hallo Wolfgang,

na dann versuche ich es mal zu erklären.

Was ist VDA-IS

Das IS in VDA-IS steht für IGES Subset. Damit hat der VDA eine Untermenge aus den Elementen des IGES 4.0 Umfangs definiert, die für die Übertragung in den jeweiligen Stufen zulässig sind.
Damit wollte man erreichen, dass die Daten einheitlicher werden und für mehr CAD-Systeme nutzbar sind.
Ausserdem wird in die IGES-Datei ein Header, ähnlich dem von VDA-FS, eingefügt.
Haken für CATIA ist, dass man eigentlich die Modelle dafür speziell vorbereiten muss. Sonst werden nicht abbildbare Daten einfach weggelassen.

Zur Bedeutung der Zahlen und Buchstaben:

G steht für die Geometrie. Dafür sind 3 Stufen vorgesehen.
B steht für die Bemassung. Hier gibt es 2 Stufen.
In den jeweils höheren Stufen sind die zulässigen Elemente aus den niedrigeren Stufen enthalten. G3B2 ist also die umfangreichste Definition.
Wenn es jemanden interessiert, welche IGES-Entities jeweils enthalten sind, könnte ich das auch noch raussuchen.

Theoretisch gibt es auch noch 2 Stufen für AF (Applikationen) in denen polynomische bzw. rationale Freiformflächen enthalten sind.

Leider kann ich gerade CATIGE nicht starten (keine Lizenz). Ich weiß aus dem Kopf nicht was CATIA damit machen würde.

Ich hoffe es ist soweit verständlich geworden.

Aber das Beste zum Schluß:

Das Feld kann man auch ganz frei lassen. Dann benutzt CATIA den vollen Umfang der ausgewählten IGES-Version.
VDA-IS hat sich eigentlich nicht durchgesetzt und in den meisten Fällen werden die Daten ohne diese Optionen konvertiert.

servus

hajoraki

IP

---

Hallo hajoraki,

sorry, das ich mich so lange nicht gemeldet habe, aber die Arbeit.......

Ich bedanke mich für Deine Ausführung, jetzt sind wir wieder ein bisschen schlauer geworden.
Prima!!!

Volle U's

Gruss Wolfgang

IP

---


Zitat:

---

Original erstellt von billardwolle:
Hallöchen allerseits,

bin gerade dabei, ein file (enthält ein Solide) in igs zu wandeln.
Am Ende kommt aber nichts heraus.
Das igs-file ist 3KB gross.

Kann mir jemand helfen???

Gruß Wolfgang

---

Sehe bild bei diesen Beitrag....
versuch das mal....

------------------
Dipl. Ing. Paul van der Heijden
Gates GmbH, Aachen

pvdh@gates.com
www.gates.com

IP
