Hallo zusammen!

Habe mich jetzt auch mal hier anmgemeldet, nachdem ich schon öfter fündig geworden bin, aber diesmal habe ich noch keine Lösung zu meinem Problem gefunden.

Folgendes: Ich möchte ein Gewinde modellieren, was soweit auch funktioniert. Habe sowohl eine Helix als auch einen Gewindequerschnitt. Über "slot" (Rille) kann ich das Gewinde auch ausschneiden, aber es verwindet sich immer. Wenn ich als Auszugsrichtung die Helix-Achse angebe, bekomme ich folgende Fehlermeldung: "Boolean Operator: Highlighted element can not be cut. Highlighted element can not be cut: check its tangency contacts. Modify bodyŽs contacts (use constraints, split oder extrude one of the body)."

Kann mir jemand weiterhelfen???
Ich benutze CATIA V5 R19, Windows XP.

Danke schonmal!
Gruß
Annika

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Annika,

willkommen im Forum!

Versuch mal die zylindrische Teilfläche des zugrundeliegenden Bolzens als Referenzfläche zu verwenden. (3.Option im Rippenbefehl)

------------------
Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielen Dank für die schnelle Antwort!

Das habe ich auch schon versucht, dann kommt "Sweep or loft operator: The guide has more than one domain. Use a guide with a single domain."

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von AnnikaCAD:
Wenn ich als Auszugsrichtung die Helix-Achse angebe, bekomme ich folgende Fehlermeldung: "Boolean Operator: Highlighted element can not be cut. Highlighted element can not be cut: check its tangency contacts. Modify bodyŽs contacts (use constraints, split oder extrude one of the body)."

---

erscheint die Fehlermeldung auch wenn du die Geometrie in der Skizze verkleinerst?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Annika,

mach mal bitte ein Bild mit der Geometrie.

------------------
Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@ Thomas: Meinst du die Skizze vom Gewindequerschnitt?

@ Mörchen: Was meinst du mit Geometrie? Und wie bring ich das Bild hier rein...?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Servus,

Zitat:

---

Und wie bring ich das Bild hier rein...?

---

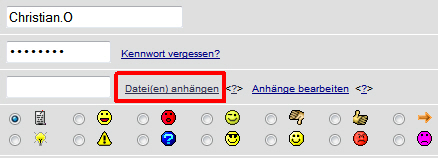

indem du auf den den eingerahmten Text (siehe Bild) beim Erzeugen eines neuen Beitrages klickst.
Wichtig dabei ist, dass du keine Umlaute und Leerzeichen beim Namen des Bildes verwendest (Bsp: siehe Bildnamen)

------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus,

hast du dir die Beiträge in diesem  Link auch schon durchgelesen?

------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Christian.O:
Servus,

hast du dir die Beiträge in diesem  Link auch schon durchgelesen?

---

Ja hab ich, danke. Aber das hilft auch nicht

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Thomas Harmening:
[QUOTE]Original erstellt von AnnikaCAD:
[b]Wenn ich als Auszugsrichtung die Helix-Achse angebe, bekomme ich folgende Fehlermeldung: "Boolean Operator: Highlighted element can not be cut. Highlighted element can not be cut: check its tangency contacts. Modify bodyŽs contacts (use constraints, split oder extrude one of the body)."

---

erscheint die Fehlermeldung auch wenn du die Geometrie in der Skizze verkleinerst?

[/B][/QUOTE]

So, hab jetzt die Skizze verkleinert - jetzt funktioniertŽs!!!
Allerdings ist ds Gewinde jetzt vorne nicht mehr ganz spitzig. Aber ich denke, das reicht auch so.

Danke euch allen für die Hilfe!!!        Echt super!
