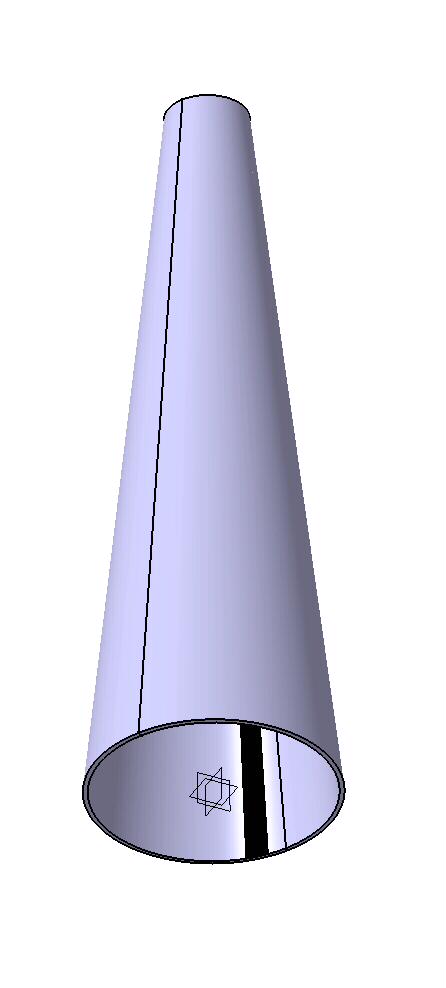

In welchem Modul und wie sollte man am besten einen Konus wie im Anhang erstellen, damit auch eine Abwicklung möglich ist?
Ich bekomme dies einfach nicht hin.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Generative Sheetmetal Design

------------------
Viele Grüße
Jochen Kästle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo jkaestle,

ich habe nur Generative Shape Design freigeschaltet.

Ist dies das selbe nur älter?

V5 R11

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nein. Generative Sheetmetal ist eine extra Lizenz und taugt besonders gut zur Erzeugung von Blechteilen. Alles was in dieser Workbench modelliert wird lässt sich abwickeln.
Es gibt das Zusatzmodul (bedeutet Extra Lizenz - is klar) Developed Shapes für Generative Shape Design. Dort gibt es eine Funktion Unfold mit der Regelflächen (Kegelflächen gehören dazu) abgewickelt werden können. ASber ich nehme mal an, dass Dir dieses Modul auch nicht zur Verfügung steht. Dann sieht's schlecht aus. Dann bleibt wohl nur der Weg, wie man's früher mit Bleistift und Papier gemacht hat.

Vielleicht hat ja noch jemand eine Idee.

------------------
Viele Grüße
Jochen Kästle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


wenn du einen Solidkonus hast...

ein Extract auf die Aussenfläche
Randkurve(n) erzeugen

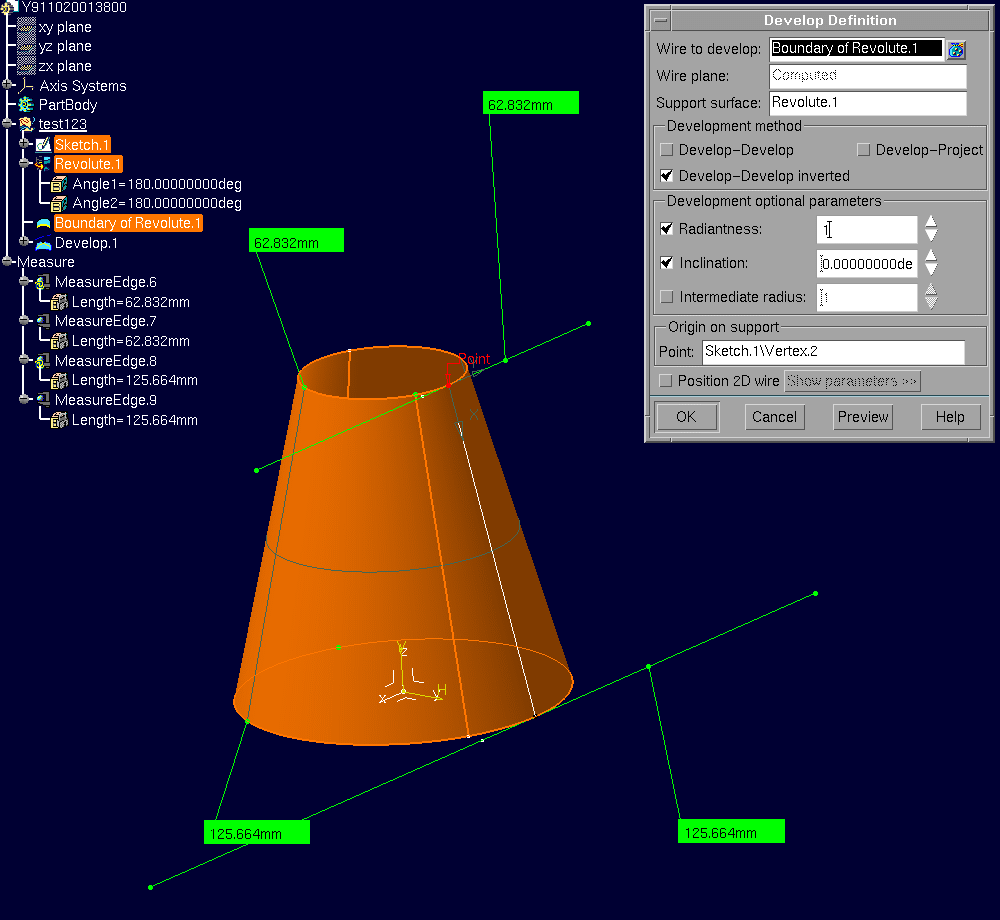

im GSD / Develop - auswählen der Elemente kurve und Punkt
erzeugt dir 2 Abgewickelte linienelemente...

------------------
Am Anfang war kein Licht - und Vater blickte Kalt
Miss Brauch

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ich habe sheet metal design und sheet metall production.

Ist es damit auch möglich diesen Konus zu konstruieren und abzuwickeln?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von jkaestle:
Generative Sheetmetal ist eine extra Lizenz und taugt besonders gut zur Erzeugung von Blechteilen. Alles was in dieser Workbench modelliert wird lässt sich abwickeln.

---

ja, wie schon jkaestle erwähnte - die Funktion nennt sich unfold

------------------
Am Anfang war kein Licht - und Vater blickte Kalt
Miss Brauch

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Sorry Leute,
aber mit den vielen Antworten komme ich nicht ganz klar.

Ich schreibe es noch einmal von vorne

In welcher Workbench sollte ich den Konus erzeugen?
(Part Design kein Problem, aber in Sheet metal desig weiß ich nicht wie ich die Welle hinbekomme)

Es gibt in sheet metal design die Funktion "Falten/abwickeln".
Leider schaff ich es nicht den Konus abzuwickeln, welchen ich im part design erstellt habe.
Wenn ich als Referenzflächen die Ober oder Unterseite auswähle, macht mir Catia daraus ein Rohr.

Kann jemand in kurzen einzelnen Schritten erläutern wie ich vorgehen muss.
Tut mir leid.
Danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Es muss ALLES im ShettmetalDesign gemacht werden. Dann lässt sich der Konus auch abwickeln.
Für den Konus gibt es das Feature "Hopper" (englisches UI, sorry).
Du kannst auch versuchen aus dem PartDesign-Konus mit Recognize (auch im Sheetmetal Design) ein Sheetmetal-Feature daraus zu machen.

------------------
Viele Grüße
Jochen Kästle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

mit "Recognize" muss auf jedenfall gewährleistet sein , das du maximal einfach gegrümmte Flächen in deinen Bauteil hast - und selbst dann funktioniert es nicht immer, wenn es zb. import Daten waren und catia toleranzprobleme bekommt...

hier noch ein Link http://ww3.cad.de/foren/ubb/Forum139/HTML/001725.shtml#000001
- da habe ich mal einen testpart mit sheetmetall reingestellt... Isoliert und ein 'Wiederherstellen' angewand

BTW: ;-) Habe auch englisches UI - wobei mir ein Deutsches am liebsten wäre - ich merke es immer wenn ich von einem D-Excel aufs E-Excel wechsle - da sinkt dann sofort der Skill im vergleich zur deutschen Oberfläche auf 10% oder noch weniger...
