Hot News:

Mit Unterstützung durch:

  Foren auf CAD.de
  CATIA V5 Flächen
  Flächen schließen bei Fahrzeugmodell

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für CATIA & Co.

KISTERS 3DViewStation: Germar Nikol - Der Visionär hinter der Erfolgsgeschichte, eine Pressemitteilung
Autor Thema:  Flächen schließen bei Fahrzeugmodell (1617 mal gelesen)
ChristophTetzel
Mitglied
Student

Sehen Sie sich das Profil von ChristophTetzel an!   Senden Sie eine Private Message an ChristophTetzel  Schreiben Sie einen Gästebucheintrag für ChristophTetzel

Beiträge: 3
Registriert: 14.12.2015

CATIA V5, Hochschulversion der Technischen Hochschule Ingolstadt
Hochschulrechner mit 6-Kern-CPU´s und 12GB RAM

erstellt am: 14. Dez. 2015 18:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo zusammen,

ich sitze derzeit an meiner Bachelorarbeit, welche das Thema numerische Strömungsmechanik behandelt. Dabei möchte ich einen Ford Fiesta simulieren. Dafür muss dieser als geschlossenes Modell im STL Format vorliegen.
Leider ist dies nicht der Fall. Ich habe ein Modell als CAD Part, welches aus ca. 65.000 Flächen besteht. Optisch sieht das Modell dicht aus, allerdings scheint es Löcher aufzuweisen, da OpenFOAM auch den Innenraum vernetzt.
Daher meine Frage, ob jemand von euch weiß, wie ich diese Löcher geschlossen bekomme.
Wenn ich das im generative shape design mit einem Healing versuche hängt sich der Rechner auf..
Gibt es irgendeine Möglichkeit, eine Hülle der äußeren Form zu erstellen oder sowas?

Lieben Dank im Voraus,
Christoph

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 14. Dez. 2015 18:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ChristophTetzel 10 Unities + Antwort hilfreich

Servus
Willkommen im Forum. Bitte Systeminfo ausfüllen.
In welchem Ursprungsformat liegt dir das Modell vor?
ggf muss du das Modelle (manuell) vereinfachen und ein reines Modell der Geometrie zu erzeugen.
Oder du könntest im DMU Optimizer eine "Silhouette" exportieren.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ChristophTetzel
Mitglied
Student

Sehen Sie sich das Profil von ChristophTetzel an!   Senden Sie eine Private Message an ChristophTetzel  Schreiben Sie einen Gästebucheintrag für ChristophTetzel

Beiträge: 3
Registriert: 14.12.2015

CATIA V5, Hochschulversion der Technischen Hochschule Ingolstadt
Hochschulrechner mit 6-Kern-CPU´s und 12GB RAM

erstellt am: 14. Dez. 2015 18:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo bgrittmann,

vielen Dank für die schnelle Antwort.
Das Modell ist ein CAD Part.
Ich werde morgen die Methode mit der Silhouette gleich mal ausprobieren, dann mache ich auch mal Bilder von dem Ganzen, vielleicht ist es damit dann verständlicher.
Ich habe leider nicht sehr viel Ahnung von CATIA, deshalb fällt es mir auch schwer, das ganze jetzt genau zu beschrieben.

Chris

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ChristophTetzel
Mitglied
Student

Sehen Sie sich das Profil von ChristophTetzel an!   Senden Sie eine Private Message an ChristophTetzel  Schreiben Sie einen Gästebucheintrag für ChristophTetzel

Beiträge: 3
Registriert: 14.12.2015

CATIA V5, Hochschulversion der Technischen Hochschule Ingolstadt
Hochschulrechner mit 6-Kern-CPU´s und 12GB RAM

erstellt am: 15. Dez. 2015 12:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Hallo zusammen,

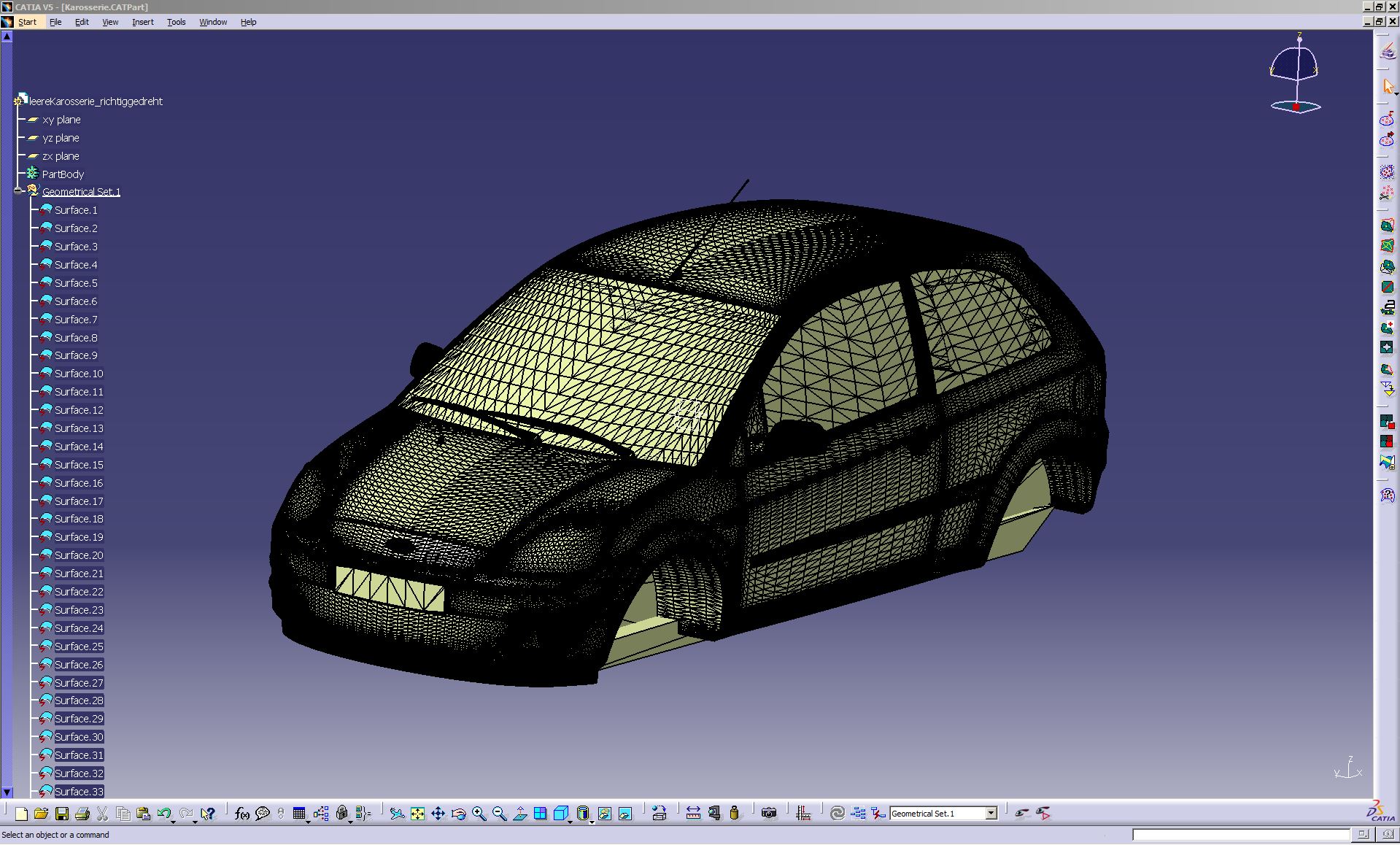

anbei mal ein paar Bilder.
Die Datei liegt als .CADPart vor. Mittels STL Rapid Prototyping unter Machining wurde diese dann tesseliert und als STL exportiert.
Mit dieser STL kann ich dann in OpenFOAM simulieren, allerdings weißt sie die erwähnten Löcher auf.
Über die erwähnte Funktion "Silhouette" habe ich ebenfalls eine STL erstellt, das Funktioniert auch, allerdings weißt auch diese Löcher auf.

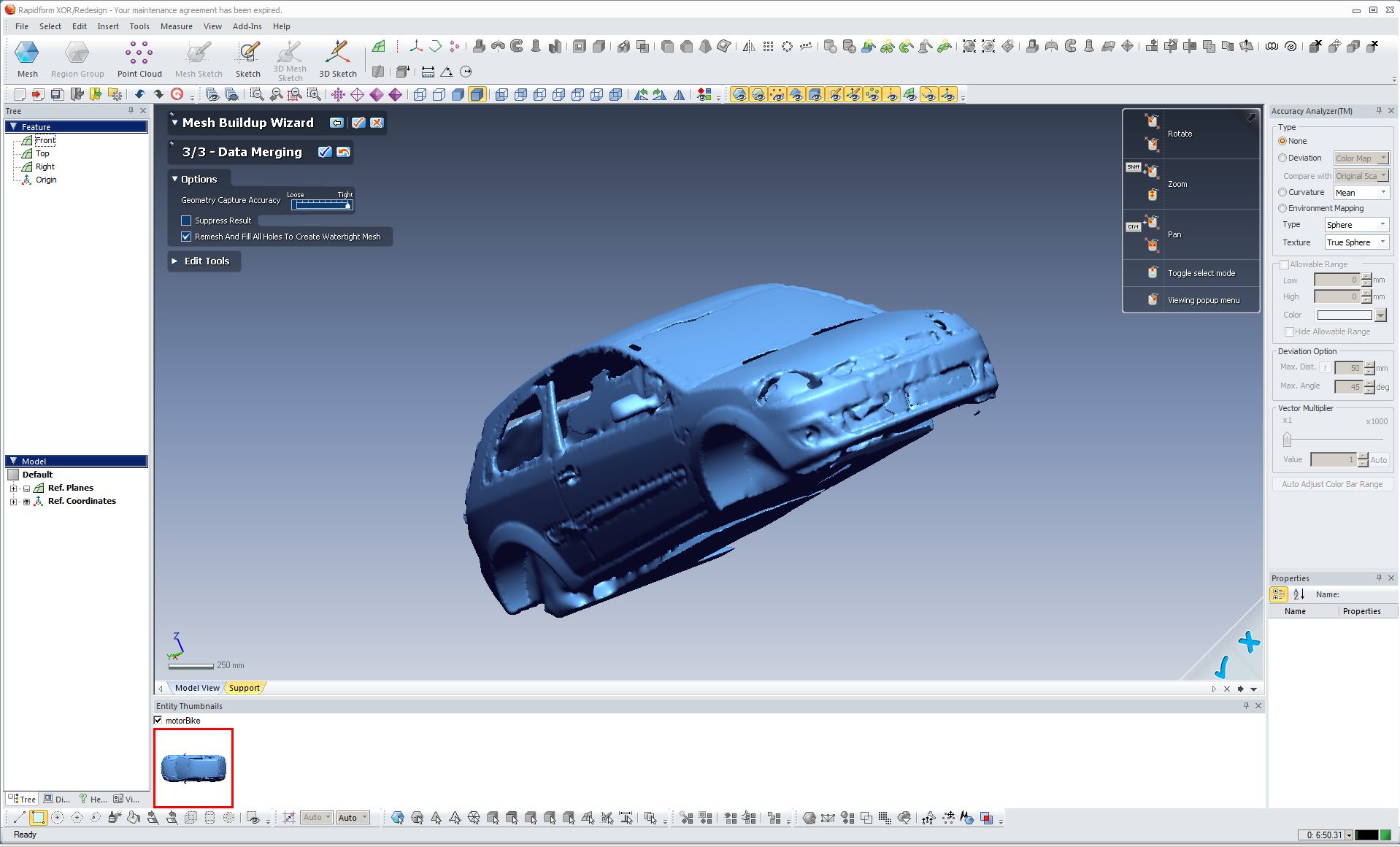

Mit der Software Rapidform habe ich die Datei mal versucht neu zu vernetzen, aber wie die Bilder zeigen, gibt es auch hier enorme Fehler in der Karosserie.

Bin also echt Ratlos, weiß jemand, wie ich weiterkomme?
Oder hat jemand eine gute Geometrie eines Ford Fiestas vorliegen?

Liebe Grüße,
Christoph

[Diese Nachricht wurde von ChristophTetzel am 15. Dez. 2015 editiert.]

[Diese Nachricht wurde von ChristophTetzel am 15. Dez. 2015 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 15. Dez. 2015 12:27    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ChristophTetzel 10 Unities + Antwort hilfreich

Hallo Christoph,

Grundsätzlich sehen die Flächen nicht schlecht aus.

bevor du das STL-Netz erzeugst würde ich die Flächen auf Löcher prüfen.
Erzeuge dir einen Flächenverbund (Join). Dort werden bei der Erzeugung schon Fehler evtl.angezeigt.

Danach eine Boundary auf den Join erzeugen.(Achtung Join im Baum selktieren)
Sobald du mehrere Domains hast, sind noch Löscher in dem Flächenverbund und du Solltest diese im Flächenbereich nacharbeiten.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige.:

Anzeige: (Infos zum Werbeplatz >>)

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen

nächster neuerer Beitrag | nächster älterer Beitrag
Antwort erstellen


Diesen Beitrag mit Lesezeichen versehen ... | Nach anderen Beiträgen suchen | CAD.de-Newsletter

Administrative Optionen: Beitrag schliessen | Archivieren/Bewegen | Beitrag melden!

Fragen und Anregungen: Kritik-Forum | Neues aus der Community: Community-Forum

(c)2025 CAD.de | Impressum | Datenschutz
