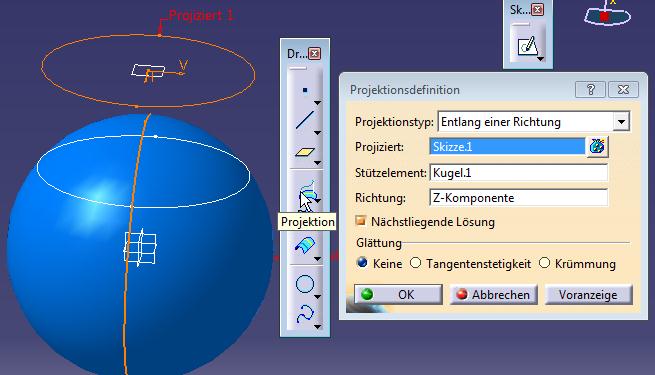

Also, das mit der Kugel geht wie oben beschrieben. Du kannst eine Skizze projizieren, du kannst auch Ebenen nehmen und eine Kugel "zerschneiden" mit "break", dann hast gleich mehrere Elemente die du anschließend verschieden vernetzen kannst. Ein Fernfeld normal im CFD "Farfield" bedeutet, dass du einfach eine weitere Fläche erstellst, so wie du sie brauchst. Diese Fläche später als "Farfield" zu bestimmen musst du aber im Preprocessor des CFD-Programms machen. Sprich in Ansys-Workbench, Fluent, Star+ Openfoam, Hyperworks, AcuConsole oder mit was auch immer du arbeiten willst. In Catia erstellst du nur die Flächen, auf denen Vernetzt wird. Alles andere machst dann im CFD! Schau dir einmal das hier an. Deine "symmetry`s", könnten dann auch Farfields sein. Bei deiner Kapsel sollte dann auch ein Halbmodell reichen (Rechenzeit!!!!)
Code: http://www.afs.enea.it/funel/CFD/OpenFOAM3DCar/indexopenfoam3dcar.htm
