Thema: Freiformfläche abwickeln (7199 mal gelesen)
|
mboemelburg
Mitglied
WZ_Konstrukteur
   Beiträge: 244
Registriert: 29.09.2003
|
erstellt am: 25. Jul. 2012 14:58  <-- editieren / zitieren -->   Unities abgeben:

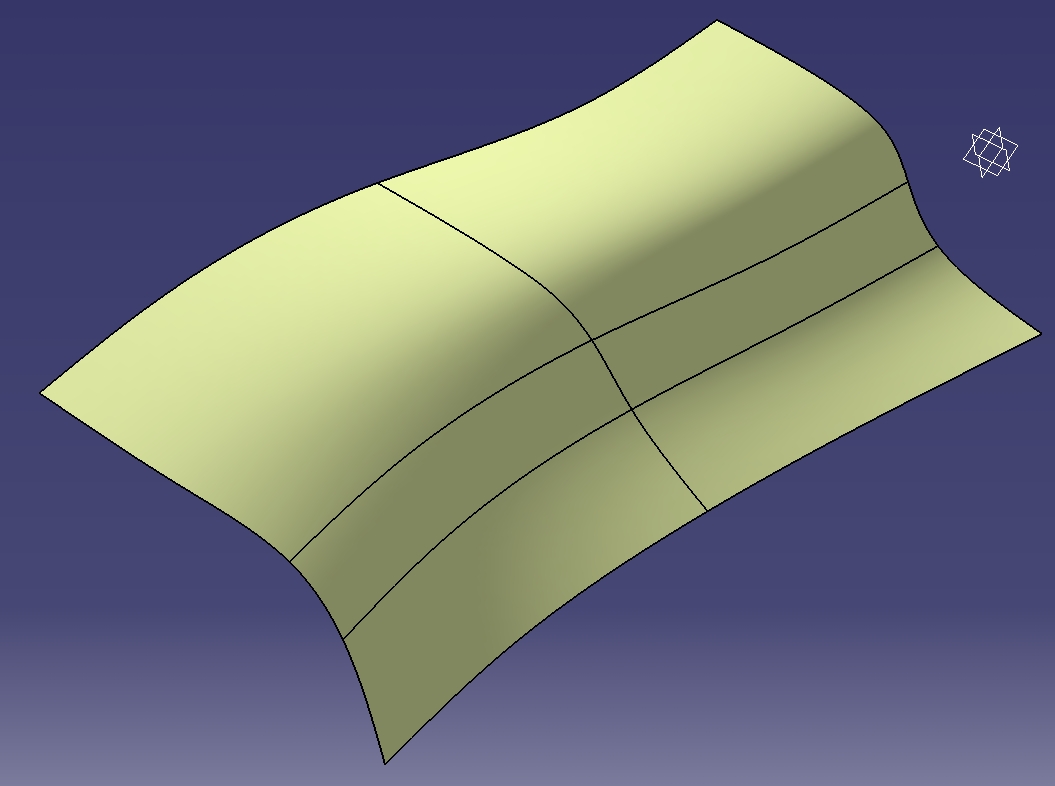

Hallo an Alle Ich habe hier von einem Modellbauer eine Außenfläche erhalten,
welche ich gern abwickeln würde. (Fläche siehe Bild) Kann mir jemand vielleicht sagen, wie ich das mit V5 hinbekomme.
Hatte schon für einen Maschinenbauer Standardbleche abgewickelt, aber hier
weiß ich nicht weiter. Vielen Dank in vorraus für einen Hinweis ! Gruß ans Forum und eine schöne Urlaubszeit.. Martin Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3728
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 25. Jul. 2012 15:31 <-- editieren / zitieren --> Unities abgeben: Nur für mboemelburg

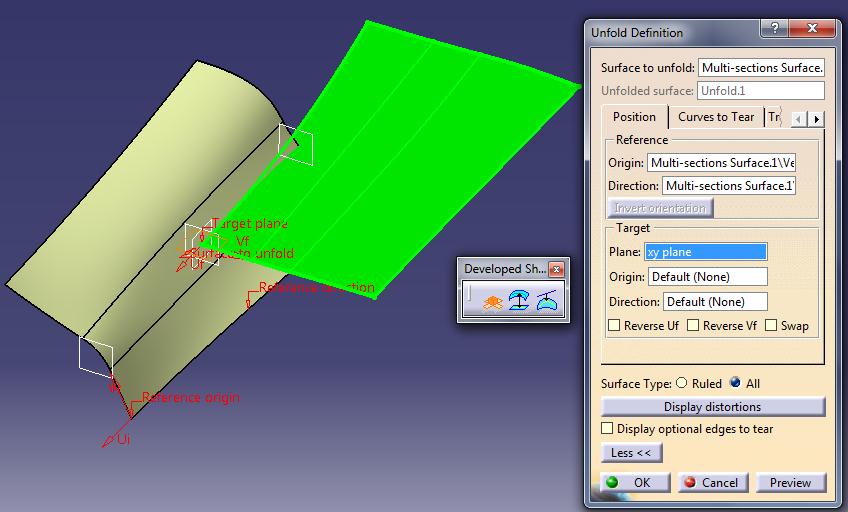

Hi Martin. Dazu brauchst du aus der Toolleiste "Developed Shapes" innerhalb des GSD die Funktion "Unfold". Ist aber Lizenzabhängig, kann sein, dass du das nicht hast! Eine weitere Möglichkeit wäre auch noch über das "Generative Sheetmetal Design" ein Blech daraus zu Formen und dieses dann abzuwickeln (auch lizenzbedingt). ------------------
gruß, Tom  [Diese Nachricht wurde von thomasacro am 25. Jul. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mboemelburg
Mitglied
WZ_Konstrukteur
Beiträge: 244
Registriert: 29.09.2003
|
erstellt am: 25. Jul. 2012 16:17 <-- editieren / zitieren --> Unities abgeben:
Hallo Tom Erst einmal herzlichen Dank für Deinen Tipp. Ich werde versuchen, über das Blechmodul das ganze
hinzubekommen. Da benötigt das System zur Erkennung
aber eine gerade Fläche und einen Biegeradius. Das ist dann viel Aufwand und bei einer Freiformfäche
funktioniert das eigendlich nicht. Ich melde mich, wenn ich es hinbekommen habe. Vielen Dank und Gruß ans Forum ! Martin Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thomas Harmening
Ehrenmitglied V.I.P. h.c.
Arbeiter ツ
Beiträge: 2897
Registriert: 06.07.2001 NX 12
|
erstellt am: 25. Jul. 2012 18:43 <-- editieren / zitieren --> Unities abgeben: Nur für mboemelburg
|
wolfi_z
Moderator
Konstrukteur

Beiträge: 2504
Registriert: 04.12.2004 CATIA V5 in der aktuellen Umgebung des jeweiligem OEM ;-)
NX 2312 Daimler
|
erstellt am: 30. Jul. 2012 18:25 <-- editieren / zitieren --> Unities abgeben: Nur für mboemelburg
Zitat:
Original erstellt von thomasacro:
Hi Martin.
Dazu brauchst du aus der Toolleiste "Developed Shapes" innerhalb des GSD die Funktion "Unfold". Ist aber Lizenzabhängig, kann sein, dass du das nicht hast! (...)
Diese Lizenz nichthaben duerfte leider die Regel sein  Und wenn Sheetmetal das hinbekommt, dann wuerde es mich ueberraschen. LG ... Wolfi  ------------------
Mit V6 werden wir Windraeder konstruieren. Automotive laeuft mit V5 aus  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thomas Harmening
Ehrenmitglied V.I.P. h.c.
Arbeiter ツ
Beiträge: 2897
Registriert: 06.07.2001 NX 12
|
erstellt am: 30. Jul. 2012 21:02 <-- editieren / zitieren --> Unities abgeben: Nur für mboemelburg
|
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3728
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 30. Jul. 2012 22:38 <-- editieren / zitieren --> Unities abgeben: Nur für mboemelburg
Hi Wolfi. Zitat:
Original erstellt von wolfi_z:
Und wenn Sheetmetal das hinbekommt, dann wuerde es mich ueberraschen.
Warum sollte Sheetmetal das nicht hinbekommen?

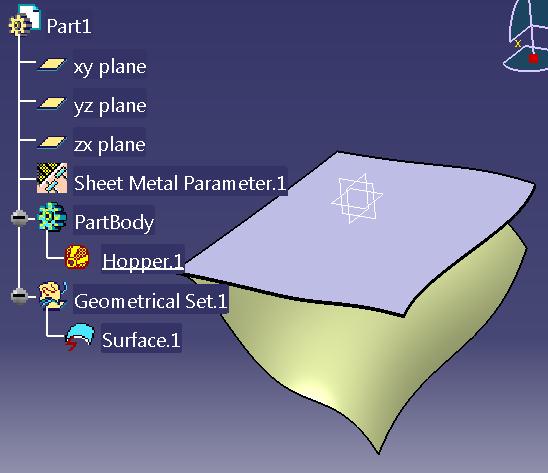

Abgesehen davon, das es sich bei Martins Beispiel bestimmt nicht um eine Freiformfläche handelt, geht es sowohl für Regel-, als auch für Freiformflächen mit dem "Surfacic Hopper" aus dem GSMD.
------------------
gruß, Tom Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wolfi_z
Moderator
Konstrukteur
Beiträge: 2504
Registriert: 04.12.2004 CATIA V5 in der aktuellen Umgebung des jeweiligem OEM ;-)
NX 2312 Daimler
|
erstellt am: 31. Jul. 2012 08:34 <-- editieren / zitieren --> Unities abgeben: Nur für mboemelburg
Zitat:
Original erstellt von thomasacro:
Hi Wolfi.Warum sollte Sheetmetal das nicht hinbekommen?(...)
Jetzt bin ich dahintergekommen: Ich hatte immer Thick Surface und dann Recognize gemacht, und das tuts nicht. Dann findet Recognize nix. Wenn ich die Wandstaerke des Blechs mit dem Surfacic Hopper aufbringe, dann gehts auf einmal. Ein kurzer Test mit dem speziellen Modell aus dem anderen Beitrag hat auch funktioniert (mit Surface Type = all). Sehr schoen LG ... Wolfi ------------------
Mit V6 werden wir Windraeder konstruieren. Automotive laeuft mit V5 aus [Diese Nachricht wurde von wolfi_z am 31. Jul. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mboemelburg
Mitglied
WZ_Konstrukteur
Beiträge: 244
Registriert: 29.09.2003
|
erstellt am: 31. Jul. 2012 23:10 <-- editieren / zitieren --> Unities abgeben:
Hallo erst einmal an Alle.. Ich hatte viel zu tun und melde mich etwas verspätet. Nun möchte ich mich erst einmal für die vielen Anregungen
ganz herzlich bedanken. Auch habe ich im Vorfeld im Forum nach einer Lösung gesucht
und nichts passendes gefunden. Im Büro haben wir eigendlich wenig Zeit, im Internet zu recherchieren. Bei der hier eingestellten Fläche handelte es sich um eine
Freiformfläche. Also keine Regelfläche. Ich selbst habe die Anfrage nicht weiter verfolgt, da Cheffe die
Sache geknickt hat.. Allen weiterhin viel Spaß bei der Arbeit !! Gruß Martin
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3728
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 31. Jul. 2012 23:20 <-- editieren / zitieren --> Unities abgeben: Nur für mboemelburg
Zitat:
Original erstellt von mboemelburg:
Bei der hier eingestellten Fläche handelte es sich um eine
Freiformfläche. Also keine Regelfläche.
Naja, ich hab das auch mit Regelflächen hinbekommen, was sowieso immer mein Bestreben istIch selbst habe die Anfrage nicht weiter verfolgt, da Cheffe die
Sache geknickt hat.. [/B]
Schade, wäre interressant gewesen, wie du die Informationen genutzt hättest... Aber auch so - denke ich - kamen genug Infos für Andere zustande ------------------
gruß, Tom Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
