Thema: Fläche abwickeln (3929 mal gelesen)
|
as02011961
Mitglied
Assistant Team Leader
   Beiträge: 47
Registriert: 01.07.2008 CATIA V5 R18
Windows XP
Professional x64 Edition
|
erstellt am: 17. Mai. 2010 16:41  <-- editieren / zitieren -->   Unities abgeben:
Hallo zusammen, ich möchte von einer Dichtung, die im Raum gekrümmt ist, eine 2D-Zeichnung erstellen, damit ein Stanzwerkzeug angefragt werden kann. Wie kann ich eine Fläche (Stirnfläche der Dichtung) auf eine Ebene abwickeln? Brauche ich dazu eine Lizenz, und wenn ja welche? Vielen Dank für eine schnelle Hilfe im Voraus! ------------------
--------------
ASZ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frau-PROE
Ehrenmitglied V.I.P. h.c.
Trän-Närrin
Beiträge: 2785
Registriert: 01.07.2009
|
erstellt am: 17. Mai. 2010 18:46 <-- editieren / zitieren --> Unities abgeben: Nur für as02011961
Hallo as02011961, Die Funktion die Du suchst heisst tatsächlich "Abwickeln"! Diese ist zu finden in der "Generative-Shape-Design" Umgebung. Dazu ist natürlich eine "GSD-Lizenz" erforderlich! HTH,
Nina ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
as02011961
Mitglied
Assistant Team Leader
Beiträge: 47
Registriert: 01.07.2008 CATIA V5 R18
Windows XP
Professional x64 Edition
|
erstellt am: 19. Mai. 2010 08:29 <-- editieren / zitieren --> Unities abgeben:
Guten Morgen, der Hinweis mit der GSD-Umgebung scheint nicht ganz richtig zu sein. Hier ist der auf Ihrem Screenshot dragstellte Befehl nicht zu finden?! Oder täusche ich mich da? Gruß ------------------
--------------
ASZ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
EngineeredByRobberts
Mitglied
Ingenieur
Beiträge: 109
Registriert: 27.04.2010 Dell Precision 690
Windows XP
V5R19SP3 V5R17SP0
|
erstellt am: 19. Mai. 2010 09:03 <-- editieren / zitieren --> Unities abgeben: Nur für as02011961
|
kri
Mitglied
Dipl. Ing. Konstruktion / FEM
Beiträge: 965
Registriert: 15.12.2004 Hauptrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
Intel XEON E5345 4x2,33GHz
16GB RAM
Quadro FX 3450/4000 SDI 256MB
-
Zweitrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
2x Intel Pentium D 3.2GHz
4GB RAM
Quadro FX 3450/4000 SDI 256MB
|
erstellt am: 19. Mai. 2010 10:56 <-- editieren / zitieren --> Unities abgeben: Nur für as02011961

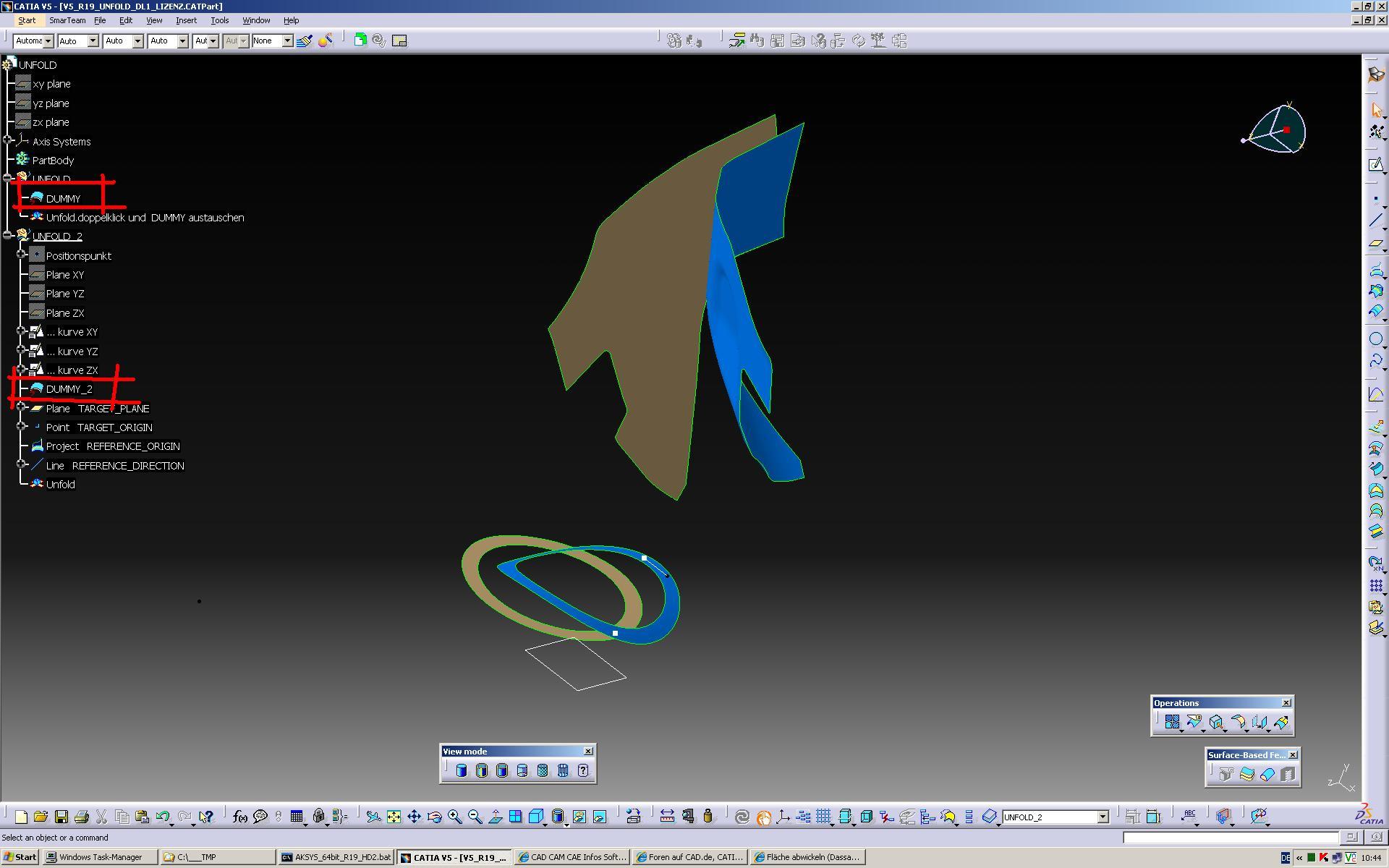

Hallo, ich hab hier ein Dummypart, dass hier vor einiger Zeit auf CAD.de aufgetaucht war.
Ich kann es mit HD2 bearbeiten.
Du musst nur den Dummy replacen und ggf. die Punkte, Linien und PLNs anpassen.
einfach: Dummy replacen und im Unfoldfenster einen Vertex und eine Edge angeben
komplexer: Dummy replacen und Targetplane, TPoint, RefOrigin und RefDiredirction anpassen Achtung:
Es funktioniert nicht mit neu erzeugten und proj. Punkten (wahrscheinlich wg. Lizens).
Du musst also die vorhandenen Elemente umbiegen (geht mit HD2). ------------------
kri Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thomas Harmening
Ehrenmitglied V.I.P. h.c.
Arbeiter ツ
Beiträge: 2897
Registriert: 06.07.2001 NX 12
|
erstellt am: 19. Mai. 2010 12:22 <-- editieren / zitieren --> Unities abgeben: Nur für as02011961
|
kri
Mitglied
Dipl. Ing. Konstruktion / FEM
Beiträge: 965
Registriert: 15.12.2004 Hauptrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
Intel XEON E5345 4x2,33GHz
16GB RAM
Quadro FX 3450/4000 SDI 256MB
-
Zweitrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
2x Intel Pentium D 3.2GHz
4GB RAM
Quadro FX 3450/4000 SDI 256MB
|
erstellt am: 19. Mai. 2010 13:59 <-- editieren / zitieren --> Unities abgeben: Nur für as02011961
ups, wer lesen kann ist klar im Vorteil. Aber man sollte das R16 Part dann zuerst sauber in das höchste Release konvertieren (catdua).
Ab R17 (ich glaube es war 17) sind die Abwicklungen viel flexibler geworden.
------------------
kri Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
