Hallo,

wer kann mir bei folgendem Problem helfen:

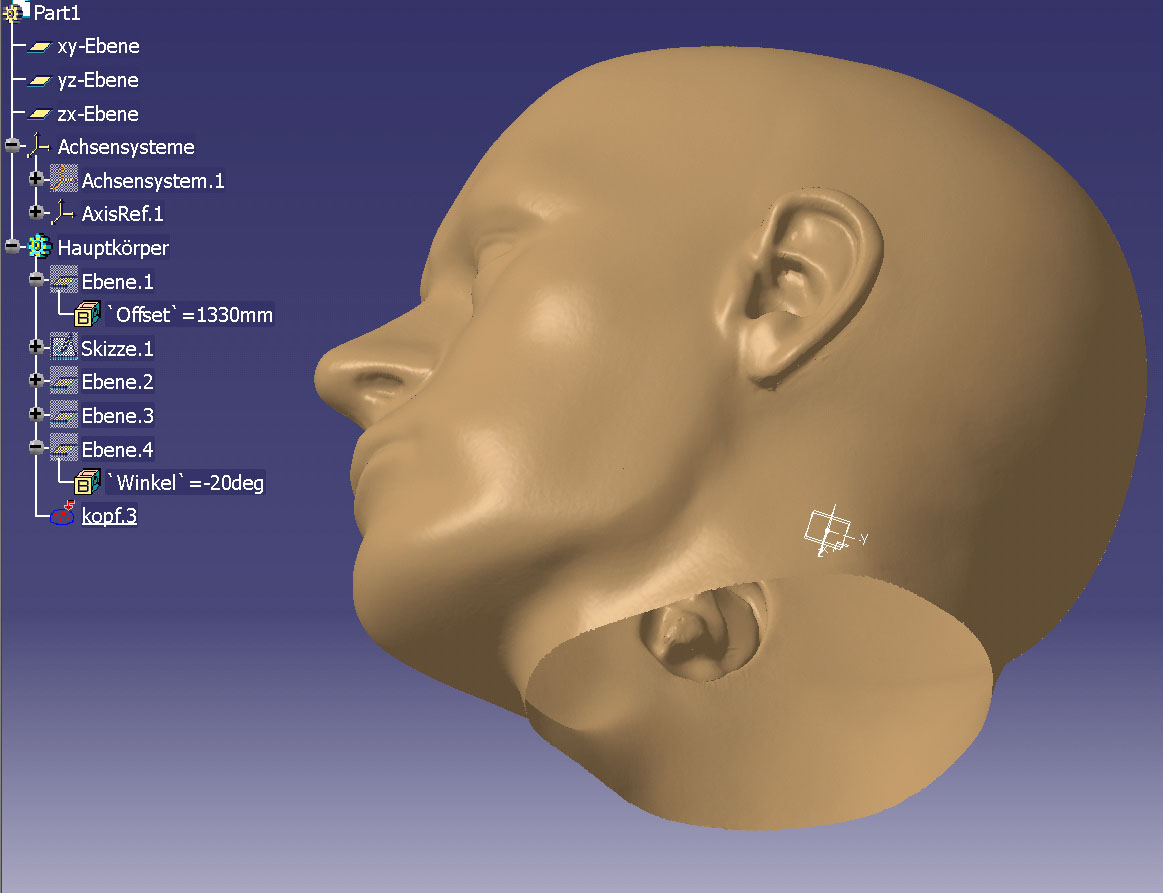

Ich habe einen 3-D-Scan (Punktwolke)im Digitized Shape-Editor importiert und positioniert, siehe angehängtes Bild. Nun möchte ich für einen späteren Rapid-Prototyping-Ausdruck der Oberfläche eine Wandstärke (ca. 3mm) nach innen zuweisen, damit der Kopf als Schale und nicht als Vollkörper ausgedruckt wird. Dabei können komplizierte Verrundungen auf der Innenseite geglättet werden, ähnlich dem Ergebnis, das man bekäme, wenn man eine Negativform mit der gescannten Oberfläche mit Glasfasermatten auslaminieren würde. Wie geht das mit der Catia ?

Vielen Dank schon mal im Voraus !

Gruß,
Sd.kfz182

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
du brauchst zunächst die DSE-Lizenz (Digitized Shape Editor). Dann kannst du mit der Funktion Mesh Offset und einem negativen Offsetwert versuchen eine innere Kontur zu erzeugen. Das könnte bei dem Kopf schwer, aber versuch es mal.

------------------
MfG Martin
maba-engineering
XING

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

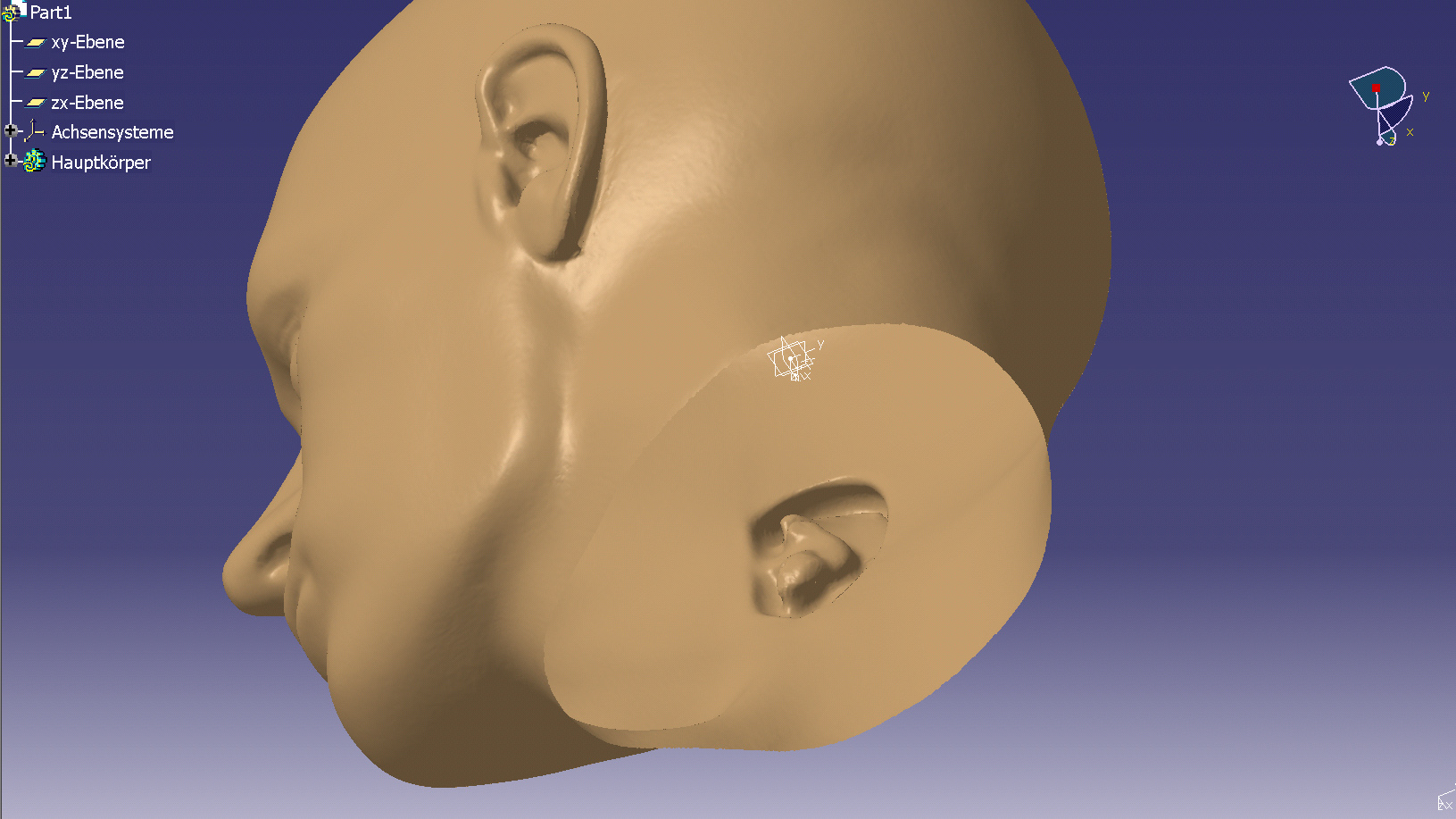

vorNetzoffset.jpg nachNetzoffset.jpg

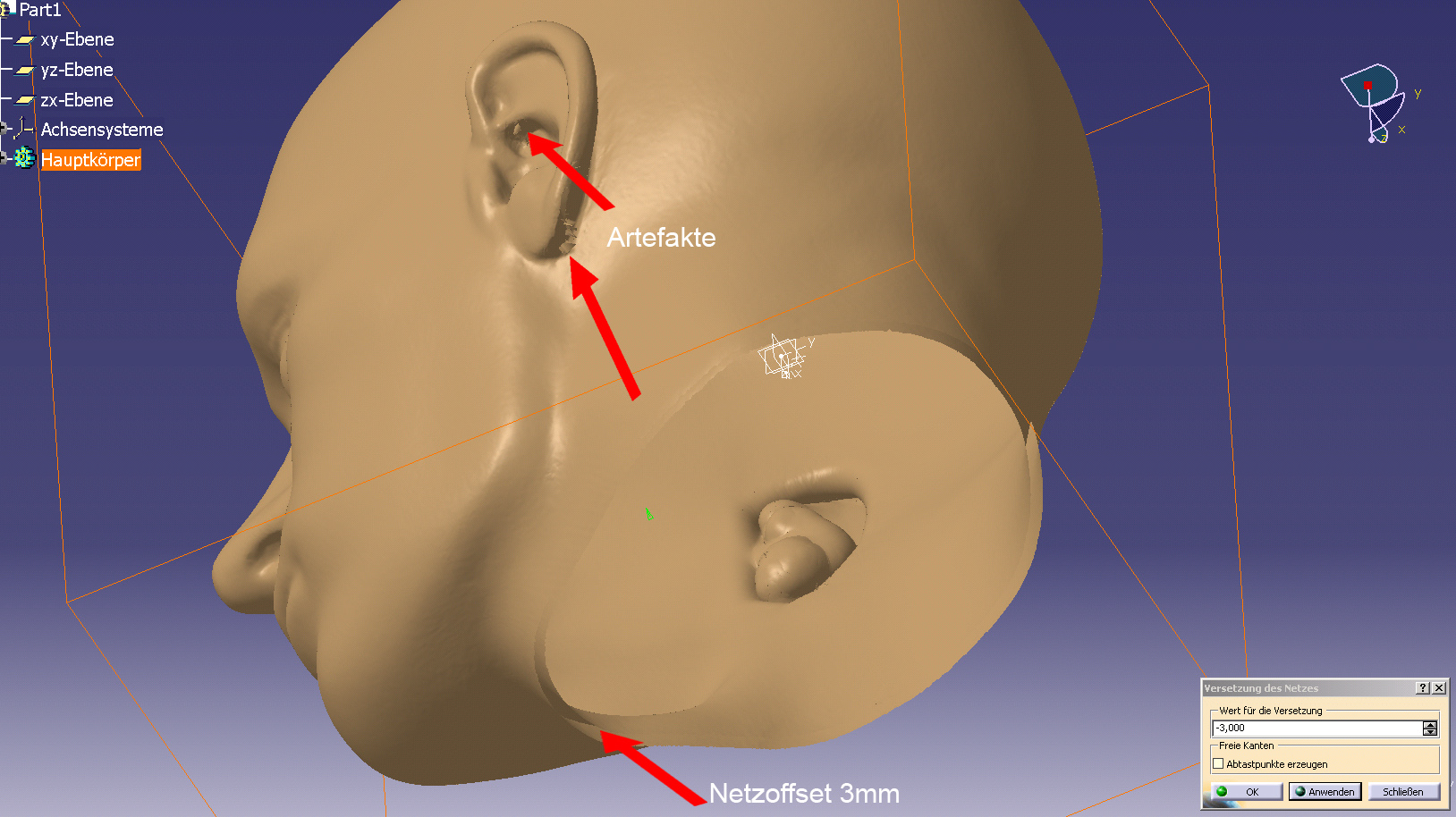

Erstmal vielen Dank für deine prompte Antwort !  Nach Netzerstellung mit negativem Offset (-3mm) bekomme ich aber hässliche Artefakte im Ohrbereich, siehe Bilder. Wie kann ich das verhindern ?

Gruß,

Sd.kfz182

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das kannst du nicht verhindern. Bestimmte Stellen, wie z.B. kleine Radien können nicht sauber offsetiert werden. Jetzt hast du ein wenig Nacharbeit mit den verschiedenen Funktionen von DSE zu leisten. Wahrscheinlich würde ich jetzt mit der Funktion Remove einzelne "Triangles" löschen und die danach entstehenden Löcher mit "Interactive Triangle Creation" wieder stopfen.

------------------
MfG Martin
maba-engineering
XING


[Diese Nachricht wurde von Landskronbier am 16. Apr. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo, vielen Dank erstmal, hat ganz gut geklappt. Jetzt würde ich gerne

a) den entstehenden Spalt zwischen innerer und äußerer Begrenzungsfläche am Hals unten schließen und dann

b) das eingeschlossene Volumen mit einem Material füllen, um ein Solid zu bekommen.

Wie mach ich das ?

Vielen Dank schon mal,

Gruß,

Sd.Kfz182

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Sd.Kfz182,

dafür alle Flächen zu einer Gesamtfläche mit Join verbinden, ins PartDesign wechseln und mit Close (Fläche schließen) das solid erzeugen.

------------------
Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Möhrchen, vielen Dank für die ultraschnelle Antwort,

bin ich da im "Generative Shape Design" -Editor richtig ? Wenn du die Funktion "Zusammenfügen" meinst (hat ein in vier Teile zerbrochenes Quadrat als Symbol) muss ich sagen, dass es damit nicht geht, da ich die "zusammenzufügenden Kurven oder Flächen" gar nicht auswählen kann, auch wenn ich auf dei als stl-datei importierte Punktwolke (Kopf) klicke. Muss aus der Punktwolke vielleicht erst noch eine Fläche erzeugt werden ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Sd.kfz182,

mit der Punktewolke alleine kannst Du kein Solid machen. Ich dachte, Du hättest schon Flächen erzeugt.

schau mal hier:
http://ww3.cad.de/foren/ubb/Forum138/HTML/000841.shtml#000000

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

AutomatischeFlaecheerzeugen.jpg Fehlermeldung.jpg

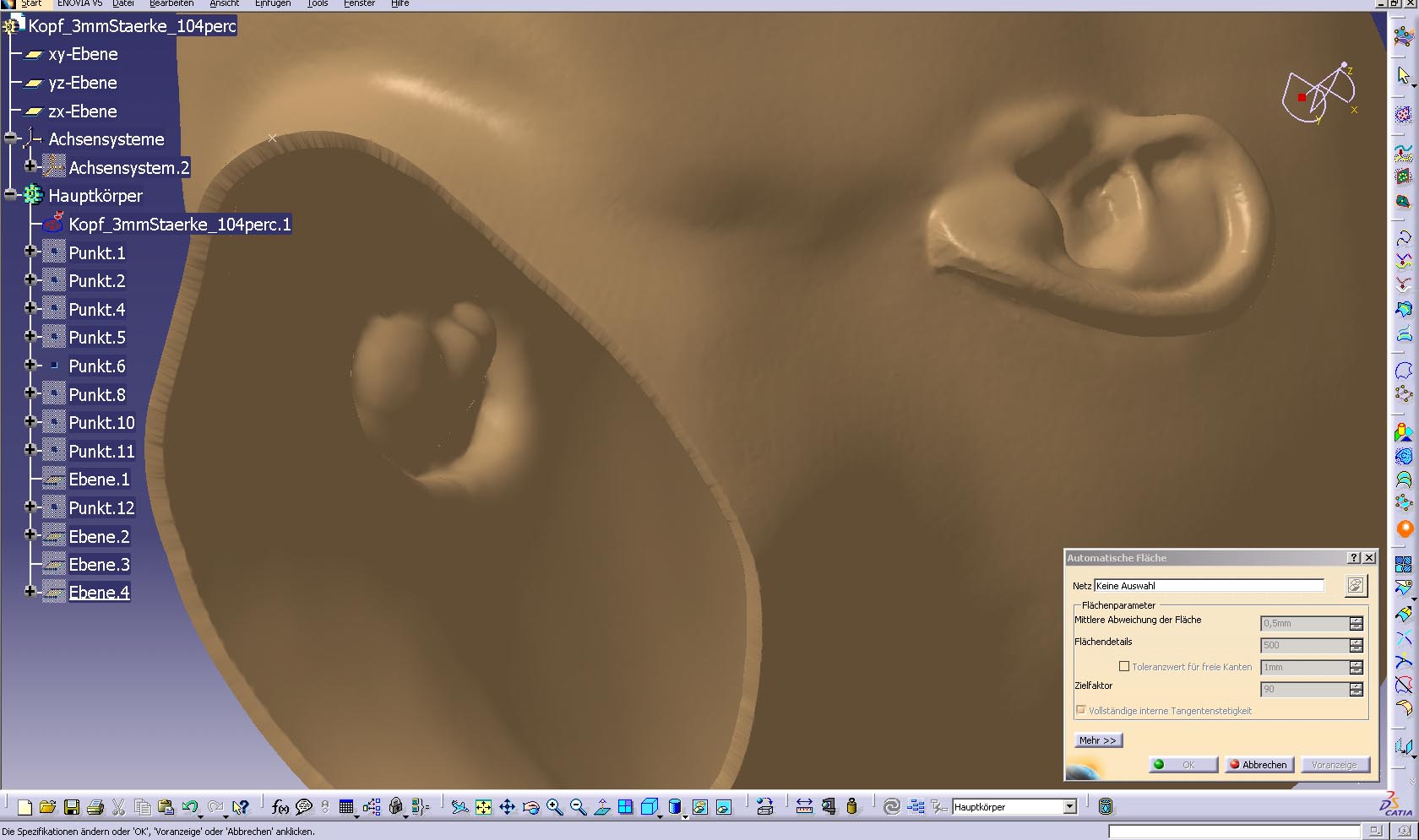

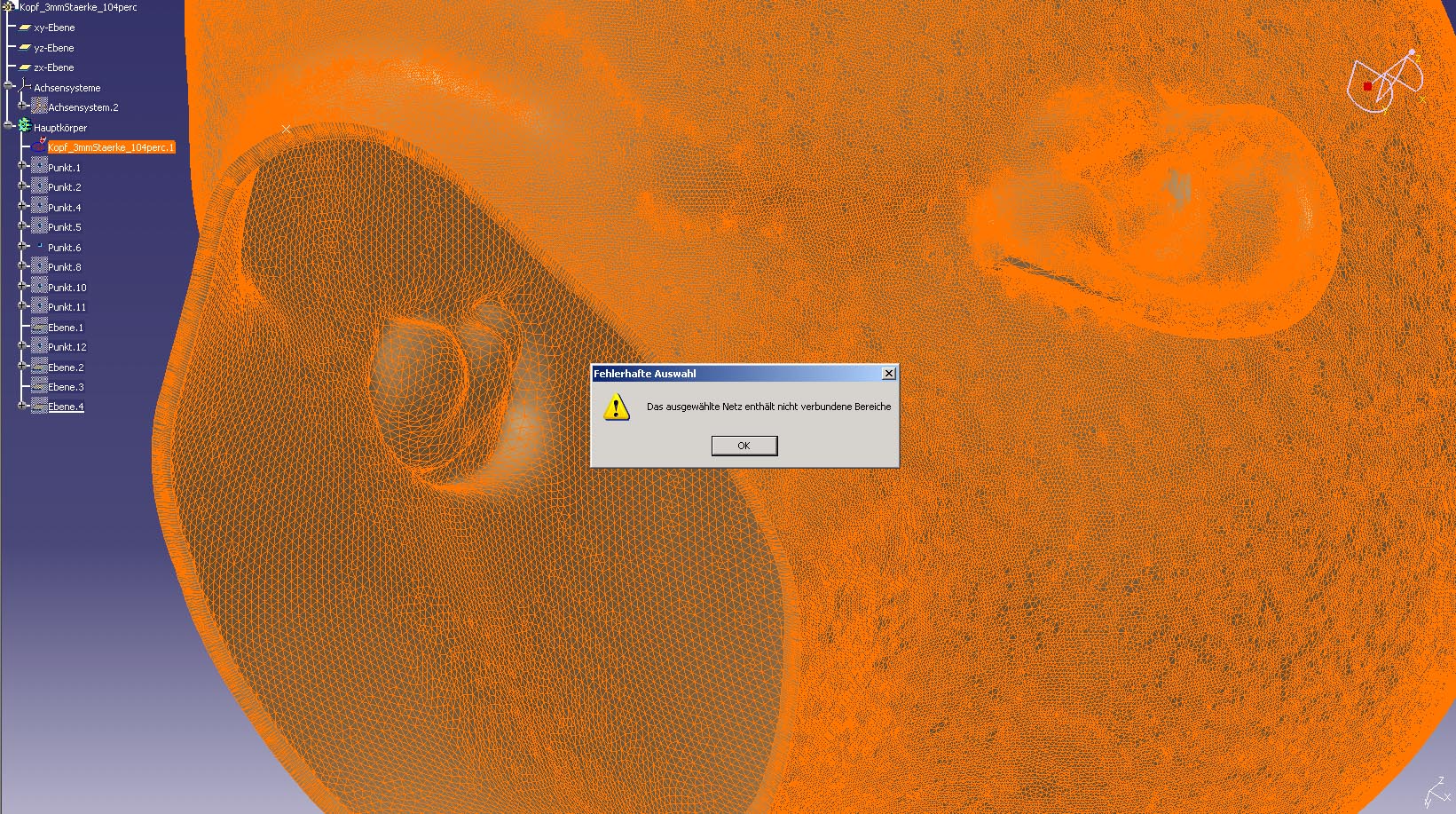

Hi, hab jetzt in der "Quick Surface Reconstruction"-Umgebung versucht, mit "automatische Fläche erzeugen" die notwendigen Oberflächen zu generieren, siehe Bild 1. Nach Auswahl des Netzes bekam ich folgende Fehlermeldung: "Das ausgewählte Netz enthält nicht verbundene Bereiche", siehe Bild 2. Ich frage mich nun, wo sollen diese Bereich denn liegen ? Für mich sieht das Netz geschlossen aus, auch wenn die Elementgröße schwankt. Ich muss dazu sadgen, dass das Netz nicht in Catia erzeug wurde, sondern direkt nach dem Scanvorgang von einer Software des Fraunhofer-Institutes. Es wurde aber mit der stl-datei ohne Mucken von Catia importiert. Wo ist das Problem ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Du hast irgendwo noch vereinzelte Dreiecke außerhalb des Kopfes liegen, vielleicht im Bereich der Ohren. Diese überschüssigen Dreiecke löscht du am besten mit remove-Pick mode-Triangle level.

------------------
MfG Martin
maba-engineering
XING

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Also, das Netz besteht aus Abertausenden, wenn nicht Millonen winziger Dreiecke (kann man sich die Anzahl irgendwo anzeihgen lassen ?), ich habe keine Ahnung wo ich da zu suchen anfangen soll. Ich sehe auch keine offensichtlich außerhalb des Netzes liegenden Dreiecke. Die schattierte Visualisierung der Oberfläche zeigt auch keine Fehlstellen oder Problemzonen. Gibt es denn keinen Automatismus, der Problembereiche anzeigt ?

Gruß,

Sd.Kfz182

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Habe eben nochmal speziell den Ohrbereich durchsucht, soweit es mir mit Drehen und Wenden möglich war, konnte aber keine Dreiecke außerhalb des Kopfes erkennen...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Servus,

ich hab es selber noch nicht probiert und kann deshalb auch komplett daneben liegen.

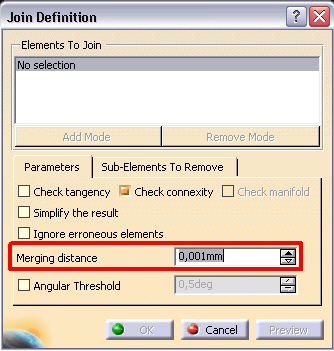

Kannst du dein Netz mit dem Befehl "Join" zusammenfügen? Durch die hellgrüne Umrandung würdest du dann deine offenen Stellen sehen. Wie im Bild angehängt kann man diesen Wert auf max. 0,1mm hochdrehen. Damit würde er alle Löcher die kleiner als 0,1 sind ausfüllen. Vielleicht funktioniert es ja.

------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Sd.kfz182

Sollte Dir die Umgebung Shape Sculptor zur verfügung stehen kannst Du Dir die Lücken im Netz anzeigen bzw. füllen lasssen.
Menüleiste Einfügen/Netz/Lücken von Netz schießen

------------------
mfg
me23
