Hallo!

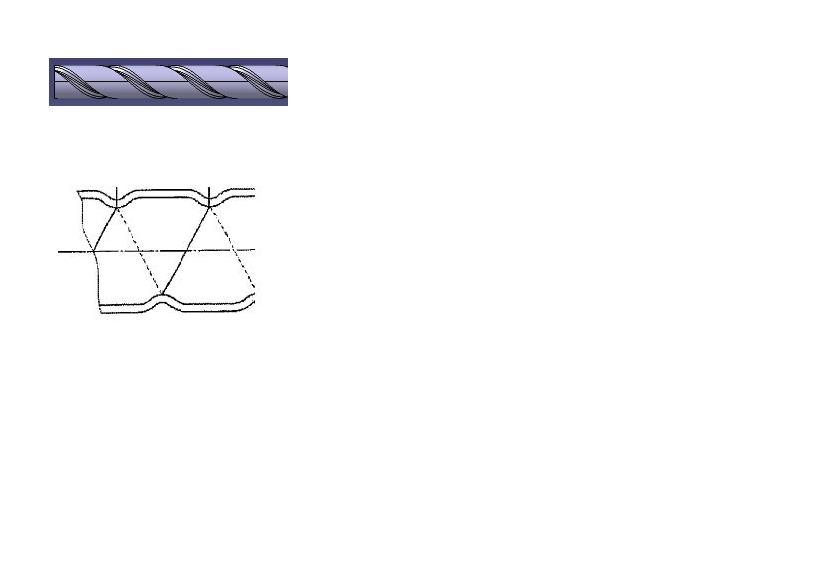

ich würde gerne ein gerilltes Rohr erstellen wie auf dem Bild zu sehen ist. Wäre super, wenn mir da jemand weiterhelfen könnte. Ich weiß nicht wie ich das anstellen soll...

gruß
cadla

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 20. Jul. 2009 12:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für cadla 10 Unities + Antwort hilfreich

Servus
- Zylinder mit Außendurchmesser des Rohres erstellen.
- Helix im GSD erstellen (siehe Forensuche)
- Profil für die Rille erzeugen
- Rille mit Helix und Kreisprofil erstellen
- Übergang zwischen Rohr und Helix verrunden
- Mit Schalenfunktion Rohr aushöhlen

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cadla
Mitglied



Sehen Sie sich das Profil von cadla an!   Senden Sie eine Private Message an cadla  Schreiben Sie einen Gästebucheintrag für cadla

Beiträge: 26
Registriert: 02.07.2009

erstellt am: 22. Jul. 2009 09:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Super, vielen Dank!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cadla
Mitglied



Sehen Sie sich das Profil von cadla an!   Senden Sie eine Private Message an cadla  Schreiben Sie einen Gästebucheintrag für cadla

Beiträge: 26
Registriert: 02.07.2009

erstellt am: 25. Aug. 2009 15:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo,

eine Frage habe ich dazu noch. Ich würde jetzt gerne in dieses Rohr über Assembly Design einen Körper einbringen der genau an der Rohrinnenfläche anliegt und das komplette Rohr ausfüllt.
Wie macht man denn das am besten?

grüße
cadla

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

tberger
Mitglied
Application Manager CATIA V5 / V6


Sehen Sie sich das Profil von tberger an!   Senden Sie eine Private Message an tberger  Schreiben Sie einen Gästebucheintrag für tberger

Beiträge: 1385
Registriert: 13.01.2007

WIN 7 64bit
V5R21SP3HF49
3DX/V6 R2016x

erstellt am: 25. Aug. 2009 15:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für cadla 10 Unities + Antwort hilfreich

Ein Part erstellen das genau den Innendurchmesser ausfüllt und im Assembly Design eine Coincidence zwischen den (eingeblendeten) Achsen der Zylinderflächen von Rohr und Einfügeteil erzeugen. Und natürlich noch weitere Bedingungen, um die Lage der Parts zueinander auf dieser Achse zu definieren (z.B. "Rohrbodenfläche" zu "Bodenendfläche Einfügeteil" ebenfalls Coincident setzen.

------------------
Grüße aus dem Rheinland

Thomas

+++++++++++++++++++++++++++++++++

CATIA - eine Laune der Natur ...

"Phase 2 in CATIA V5"  - www.tobeplus.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cadla
Mitglied



Sehen Sie sich das Profil von cadla an!   Senden Sie eine Private Message an cadla  Schreiben Sie einen Gästebucheintrag für cadla

Beiträge: 26
Registriert: 02.07.2009

erstellt am: 25. Aug. 2009 15:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

vielen Dank für die schnelle Antwort.
Die Bedingungen kann ich setzen. Mir gehts mehr darum einen Körper zu erzeugen, der innen genau an der Rille anliegt. Ich weiß nicht wie das funktionieren könnte...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Christian.O
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Christian.O an!   Senden Sie eine Private Message an Christian.O  Schreiben Sie einen Gästebucheintrag für Christian.O

Beiträge: 1212
Registriert: 17.07.2009

Celsius-Mobile H720
i7-3840QM
32 Gb Arbeitsspeicher
256 Gb SSD
Quadro K2000M
Windows 7 Professional (64 Bit)
Catia V5R19 (64 Bit)
SpacePilot Pro

erstellt am: 25. Aug. 2009 16:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für cadla 10 Unities + Antwort hilfreich

Servus,

du erstellst dir ein Produkt, dass dein Rohr enthält. Danach fügst du dir noch ein leeres Part ein. In diesem leeren Part erstellt du eine Skizze und projizierst deine Rille. Danach erzeugst du einen Kreis der sich mittig vom Rohr befindet und an der Rille anliegt. Danach musst du deine Skizze nur mehr Extrudieren bzw. einen Block erstellen.

------------------
Mit freundlichen Grüßen
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cadla
Mitglied



Sehen Sie sich das Profil von cadla an!   Senden Sie eine Private Message an cadla  Schreiben Sie einen Gästebucheintrag für cadla

Beiträge: 26
Registriert: 02.07.2009

erstellt am: 25. Aug. 2009 16:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

super, danke. aber wie projiziere ich die Rille genau?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

tberger
Mitglied
Application Manager CATIA V5 / V6


Sehen Sie sich das Profil von tberger an!   Senden Sie eine Private Message an tberger  Schreiben Sie einen Gästebucheintrag für tberger

Beiträge: 1385
Registriert: 13.01.2007

WIN 7 64bit
V5R21SP3HF49
3DX/V6 R2016x

erstellt am: 25. Aug. 2009 16:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für cadla 10 Unities + Antwort hilfreich

Hast du das Product schon aufgebaut und das neue leere Part eingefügt um mal das ganze gebaut zu kriegen und dann ein paar Messungen/Projektionen durchzuführen? Du konstruierst doch dann schon im Kontext und siehst, wie groß der Durchmesser deines Einfügeteils sein muss.

Ich nehme an, dass du deine gezogene Rille auch als Sketch irgendwo erzeugt hast (da gibts vielleicht ja auch schon ein Maß gegen die Mittelachse. Diese Kontur könntest du auch gegen deine Mittelachse ausmessen und wüsstest dann über den benötigten Durchmesser Bescheid.

------------------
Grüße aus dem Rheinland

Thomas

+++++++++++++++++++++++++++++++++

CATIA - eine Laune der Natur ...

"Phase 2 in CATIA V5"  - www.tobeplus.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Christian.O
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Christian.O an!   Senden Sie eine Private Message an Christian.O  Schreiben Sie einen Gästebucheintrag für Christian.O

Beiträge: 1212
Registriert: 17.07.2009

erstellt am: 25. Aug. 2009 17:20    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für cadla 10 Unities + Antwort hilfreich






Servus,

nochmals zum Thema projizieren.
Mein Rohr entspricht jetzt nicht genau der Vorgabe. Die Projektion wird aber genau so erstellt.

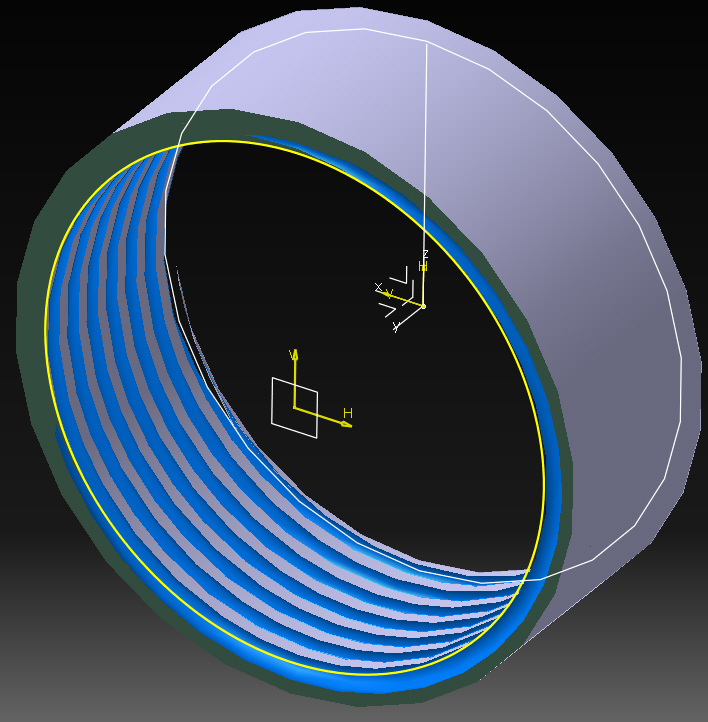

Du erzeugst dir eine Ebene die im Rohr drinnen ist. Dort machst du eine Skizze und klickst die Fläche mit dem kleinsten Durchmesser an. Mit dem Befehl "Project 3D Element" (siehe Bild) wird ein Kreis bzw. ein kleines Teilstück von deiner Rille erzeugt.

Wenn du einen Kreis erhältst dann musst du nur mehr einen Block oder eine Rippe erstellen.

Wenn du jedoch ein kleines Teilstück erhältst dann erzeugst du einen Kreis und setzt diesen "Tangential" (mit Bedingung) zum Teilstück. Danach wieder einen Block oder Rippe erstellen.

------------------
Mit freundlichen Grüßen
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

towa
Mitglied
CAD-Konstrukteur

Sehen Sie sich das Profil von towa an!   Senden Sie eine Private Message an towa  Schreiben Sie einen Gästebucheintrag für towa

Beiträge: 2
Registriert: 17.09.2009

erstellt am: 17. Sep. 2009 19:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für cadla 10 Unities + Antwort hilfreich

also wenn du es einfach füllen willst würde ich einfach die innenfläche extrahieren die "deckel" mit fill zumachen, joinen und dann im part design mit close surface füllen...
dann kannst du z.b. auch ein offset deiner extrahierten fläche machen wenn du einen gewissen abstand haben möchtest...
natürlich alles in nem neuen part und dann im assembly dementsprechend zusammenführen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
