Thema: Abwicklung (3527 mal gelesen)

Benny6483
Mitglied
Techniker Konstrukteur

Senden Sie eine Private Message an Benny6483

Schreiben Sie einen Gästebucheintrag für Benny6483

Beiträge: 119
Registriert: 07.10.2007

Catia V5 R16

erstellt am: 13. Nov. 2007 18:10

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


Beispiel.zip

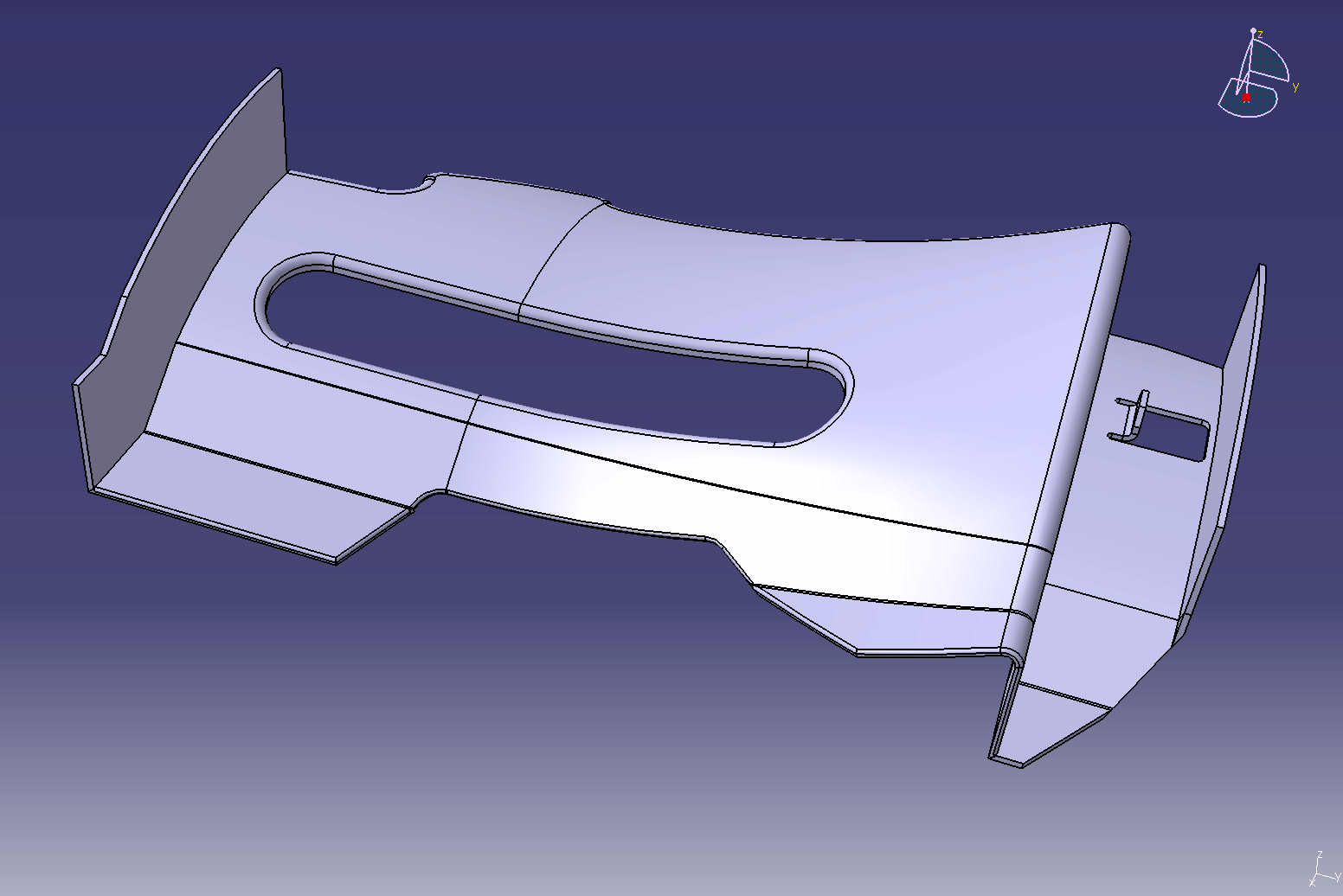

Ich habe in Generative Shape Design die Fläche erstellt und im Part dann mit Surface Close ein Solid daraus gemacht. Wie ist es jetzt möglich eine Abwicklung davon zu machen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Senden Sie eine Private Message an bgrittmann

Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12114
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 13. Nov. 2007 18:33

<-- editieren / zitieren -->

Unities abgeben:

Nur für Benny6483

Servus

Solange es sich nicht um zweifach gekrümmte Flächen handelt lassen diese sich im Generative Sheet Metal, als Blechteil ableiten.
Dein Bauteil (vom Bild) wirst du aber etwas modifizieren müssen um es als Blechteil zu erstellen (in CATIA).

Gruß
Bernd

PS: Gib bitte in deinem Profil die Release-Version mit der du arbeitest an.

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Benny6483
Mitglied
Techniker Konstrukteur

Beiträge: 119
Registriert: 07.10.2007

Catia V5 R16

erstellt am: 13. Nov. 2007 20:07

<-- editieren / zitieren -->

Unities abgeben:

Danke Bernd, ich habe Relais16 bei mir Geschäft.

Ich arbeite oft mit Sheetmetal Design, aber oft erhalte ich auch solche Blechkomponenten und diese müssen natürlich auch abgewickelt werden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Beiträge: 12114
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 13. Nov. 2007 22:23

<-- editieren / zitieren -->

Unities abgeben:

Nur für Benny6483

Servus

Mit Aerospace Sheetmetal Design könnte es vielleicht gehen auch solche Bauteile abzuwickeln (gemäß Beispiele in der Online-Doku)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thomas Harmening
Ehrenmitglied V.I.P. h.c.
Arbeiter ツ

Senden Sie eine Private Message an Thomas Harmening

Schreiben Sie einen Gästebucheintrag für Thomas Harmening

Beiträge: 2897
Registriert: 06.07.2001

NX 12

erstellt am: 14. Nov. 2007 01:24

<-- editieren / zitieren -->

Unities abgeben:

Nur für Benny6483

schaue auch mal hier rein: http://ww3.cad.de/foren/ubb/Forum138/HTML/000203.shtml#000030 benötigt aber Composites Designer for Manufacturing 2 und kann nur Flächen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MichaelBrill
Mitglied

Senden Sie eine Private Message an MichaelBrill

Schreiben Sie einen Gästebucheintrag für MichaelBrill

Beiträge: 9
Registriert: 03.08.2006

erstellt am: 15. Nov. 2007 21:29

<-- editieren / zitieren -->

Unities abgeben:

Nur für Benny6483

DIe Unfold- Funktion kann bis zur R16 (oder R17?)nur Regelgeometrie abwickeln. Aber R17 (oder R18?) verfügt diese Funktion unter More... über eine Option, welche es erlaubt beliebige Flächen abzuwickeln. Selbst komplexe aber sauber aufgebaute Bauteile (DQ!)konnten abgewickelt werden. Da es sich hier nur um eine Näherung handelt, bietet Dassault zusätzlich eine grafische Analyse der Dehnungen und Stauchungen beim "Abwickeln" an.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Beiträge: 12114
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 15. Nov. 2007 23:09

<-- editieren / zitieren -->

Unities abgeben:

Nur für Benny6483

Servus

Das hört sich interessant an. Welche Lizenz wird dafür benötigt, reicht Generative Sheet Metal?

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Benny6483
Mitglied
Techniker Konstrukteur

Beiträge: 119
Registriert: 07.10.2007

Catia V5 R16

erstellt am: 16. Nov. 2007 08:07

<-- editieren / zitieren -->

Unities abgeben:

Vielen Dank Michael, hört sich echt interessant an.

Also geht dies erst ab R17?

Ich habe nur R16 leider.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ex-Mitglied

erstellt am: 16. Nov. 2007 17:52

<-- editieren / zitieren -->

GSO Lizenz glaube ich

Herbert Leichtfuss
Mitglied

Senden Sie eine Private Message an Herbert Leichtfuss

Schreiben Sie einen Gästebucheintrag für Herbert Leichtfuss

Beiträge: 287
Registriert: 09.01.2001

CASIO FX-50

erstellt am: 20. Nov. 2007 16:24

<-- editieren / zitieren -->

Unities abgeben:

Nur für Benny6483


Moin,
GSO! Ein bisschen teuer...
DL1 heißt die Lösung.

Ciao Herbert...

------------------
"bei mir kann ja jeder machen, was er will... Aber richtig, mit Anlauf..."

http://www.youtube.com/watch?v=Sjtz7cliZ2M

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MichaelBrill
Mitglied

Beiträge: 9
Registriert: 03.08.2006

erstellt am: 20. Nov. 2007 19:40

<-- editieren / zitieren -->

Unities abgeben:

Nur für Benny6483

Richtig!

DL1 - Developed Shapes1

Lizenzkosten kenne ich aber nicht.

Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Benny6483
Mitglied
Techniker Konstrukteur

Beiträge: 119
Registriert: 07.10.2007

Catia V5 R16

erstellt am: 21. Nov. 2007 09:19

<-- editieren / zitieren -->

Unities abgeben:

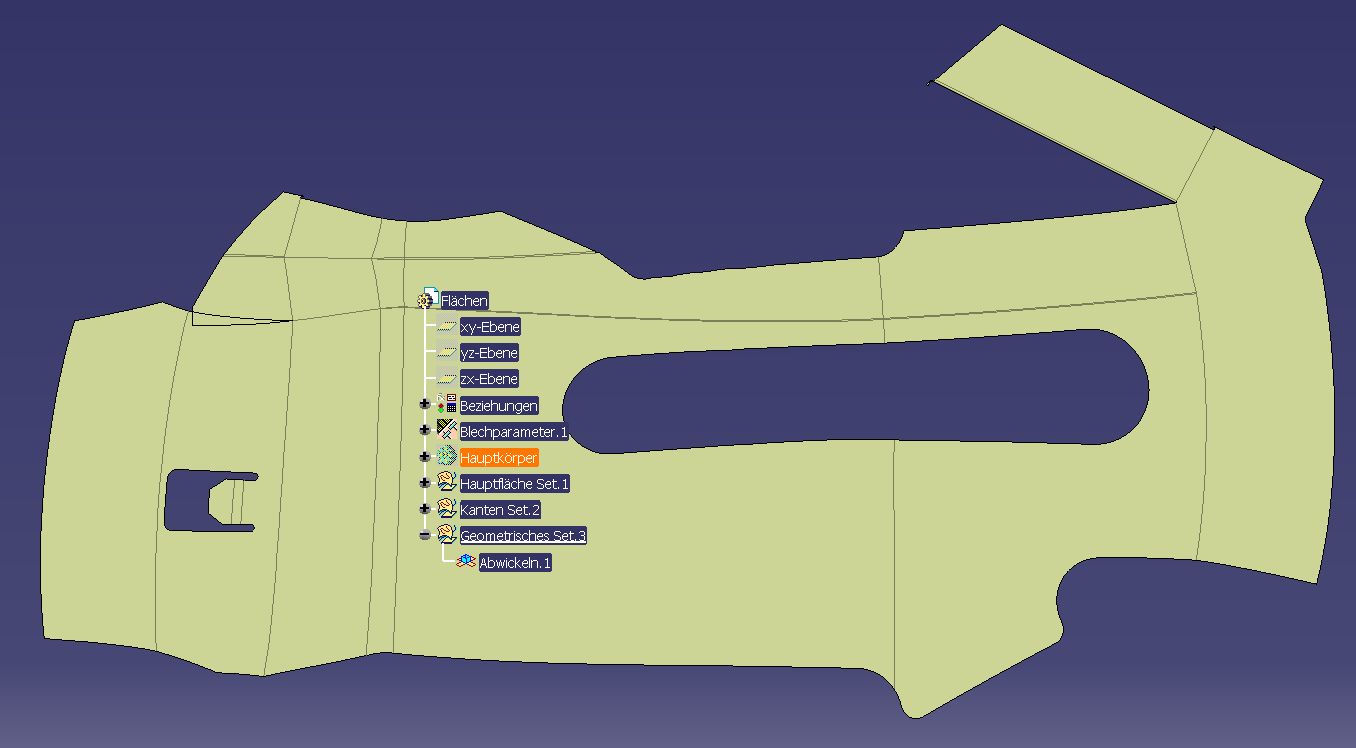

Hallo Herbert,

danke für das Bild und die Antwort, echt beeindruckend!

Kann mir da jemand die Kosten für diese Lizens nennen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Benny6483
Mitglied
Techniker Konstrukteur

Beiträge: 119
Registriert: 07.10.2007

Catia V5 R16

erstellt am: 21. Nov. 2007 09:27

<-- editieren / zitieren -->

Unities abgeben:

Ich habe da noch eine Frage, ist mir gerade erst aufgefallen.
Auf der Abwicklung rechts oben ist ein langer Schenkel, der zum Bauteil nicht dazu gehört,
wie kam dieser zustande?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Beiträge: 12114
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 21. Nov. 2007 09:35

<-- editieren / zitieren -->

Unities abgeben:

Nur für Benny6483

Servus

Dieser Abschnitt gehört zur Abwicklung. Dieser Abschnitt entspricht der Fläche auf den XY-Ebene (im 1. Post im Bild links unten). Die "Reihenfolge" der Abwicklung ist hier etwas ungünstig geworden.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Herbert Leichtfuss
Mitglied

Beiträge: 287
Registriert: 09.01.2001

CASIO FX-50

erstellt am: 21. Nov. 2007 10:06

<-- editieren / zitieren -->

Unities abgeben:

Nur für Benny6483

Moin,
ich habe einfach mal Quick-N-Dirty das Ganze gemacht. Irgendwelche Kanten angegeben, die einreißen sollen.
Kosten: ca. 4900€

Ciao Herbert...
