Hallo zusammen,

ich wende mich mit einem Problem an Euch dass so manchen Konstrukteur vor ein gewaltiges Rätsel gestellt hat. Ich versuche in eine mit Drahtgeometry (Skelton) erstellte Mechanik ein Gesetz einzubinden:

Length = Angle[rad] * x[m]

Zur Klärung, ein Draht wickelt sich auf einen Stab auf, der sich dreht und dadurch einen Sicherheitspin zieht.

Eigentlich kein Problem, würde man nur dieses Gesetz einsetzen. Ich habe zusätzlich aber noch 2 weitere revolute-joints im Mechanismus, welche unabhängig steuerbar sind.
Verknüpfe ich das Gesetz mit einer Zeitkonstante, werden die anderen 2 Commands ausgeblendet und ich kann diese nicht mehr parallel für eine Simulation verändern.
Ohne die Zeitkonstante ist es auch möglich, allerdings nur im Formeleditor und nach aktivieren des Mechnaismuses. Ändere ich im Mechanismus-Simulator selber den angle, hat das aber wiederum keinen Effekt auf die Länge.....

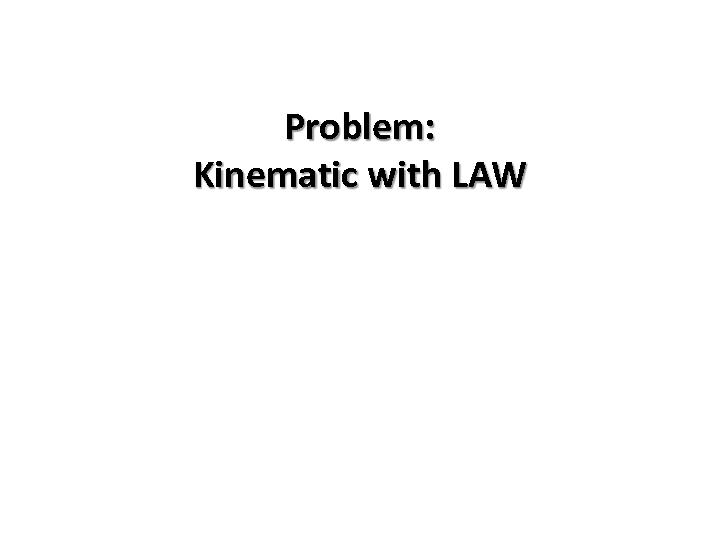

Ich habe das Problem in der angehängten Datei versucht zusammenzufassen.

Ich hoffe jemand kann mir dabei helfen, DANKE.

Viele Grüße,

TFOX

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi tfox.
In der Formel der zweiten Seite des Anhanges ist bereits ein Fehler. Diesen musst du zuerst Lösen. Catia selbst sagt ja schon die Antwort: Die Einheiten vertragen sich nicht: Oben, also vor dem Gleichheitszeichen hast du eine Länge, nach dem Gleiheitszeichen jedoch einen Winkel (ich denke mal gemessen in deg(ree)) den du dann noch multiplizierst.
Füge unten mal den Ausdruck

/1deg*1mm

ein. vielleicht gehts dann weiter!?

------------------
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
AFAIK kannst du nicht mit einer Formel aus dem Mechanismus die Geometrie ändern (zB Parameter, Längen im Part).
Du musst dich wohl anders behelfen zB:
- alles mit Commands (ggf auch grafische) steuern
- aus mehren Mechanismen zusammen setzen (Sequenz)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

@ thomasacro: gute Idee. Wenn ich "*1m/1rad" anhänge ist schonmal die Fehlermeldung behoben.

Allerdings besteht noch das kleine Problem mit der Simulation. Die Länge wird im Mechnaism nicht sofort geändert wenn ich den Winkel verändere. Erst bei nochmaligem Doppelklick auf den Mechnaism wird die Länge durch das Gesetz nachjustiert.

Hat jemand möglicherweise noch eine Idee wie man dieses Problem lösen kann bzw. ob das überhaupt anders mögich wäre???

Gruß, TFOX
