Thema: Fehlende Teile in Zeichnung (2221 mal gelesen)

Guest0815
Mitglied

Senden Sie eine Private Message an Guest0815

Schreiben Sie einen Gästebucheintrag für Guest0815

Beiträge: 2
Registriert: 06.12.2014

erstellt am: 06. Dez. 2014 12:40

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:



Hallo,
bin noch ein ziemlicher Amateur im Umgang mit Catia.

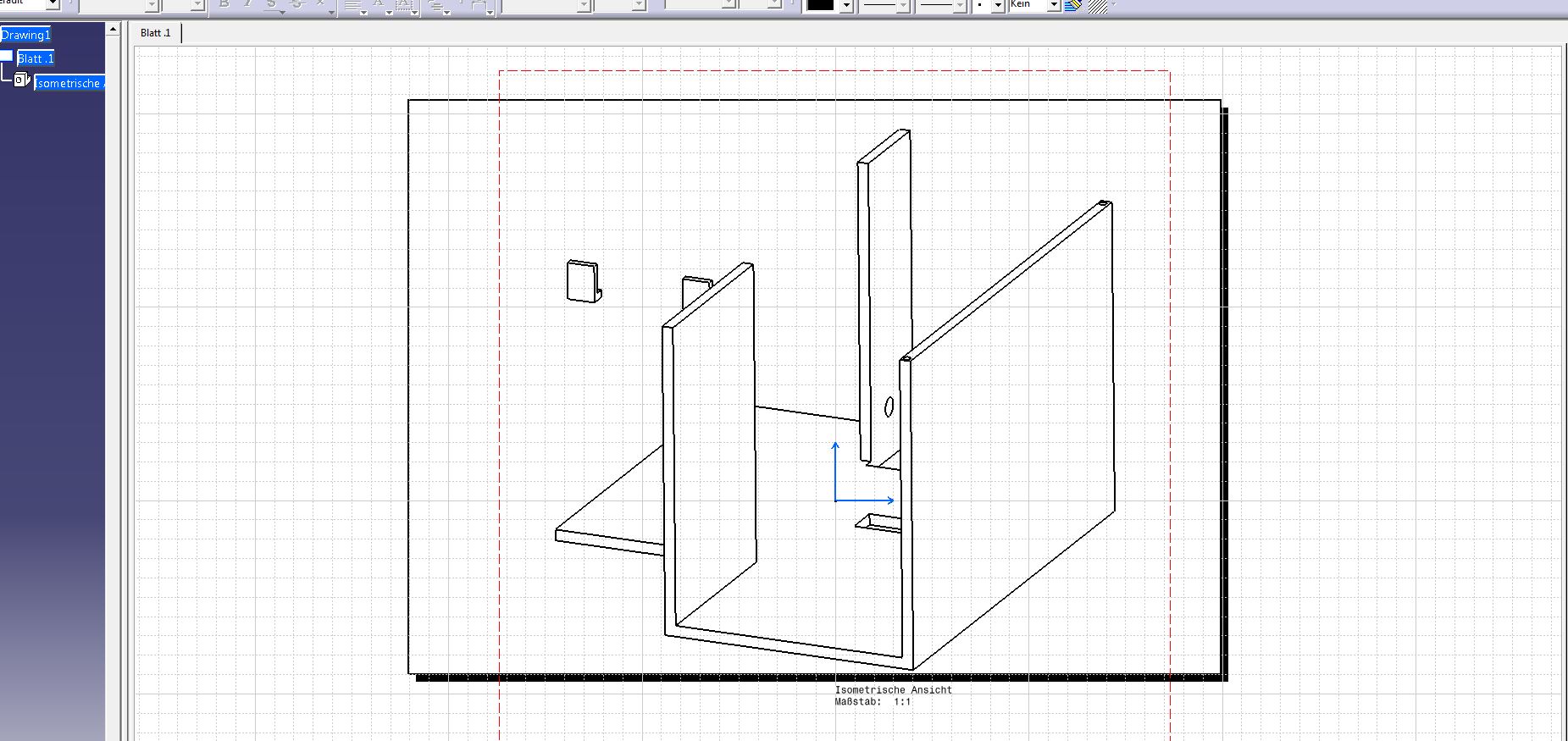

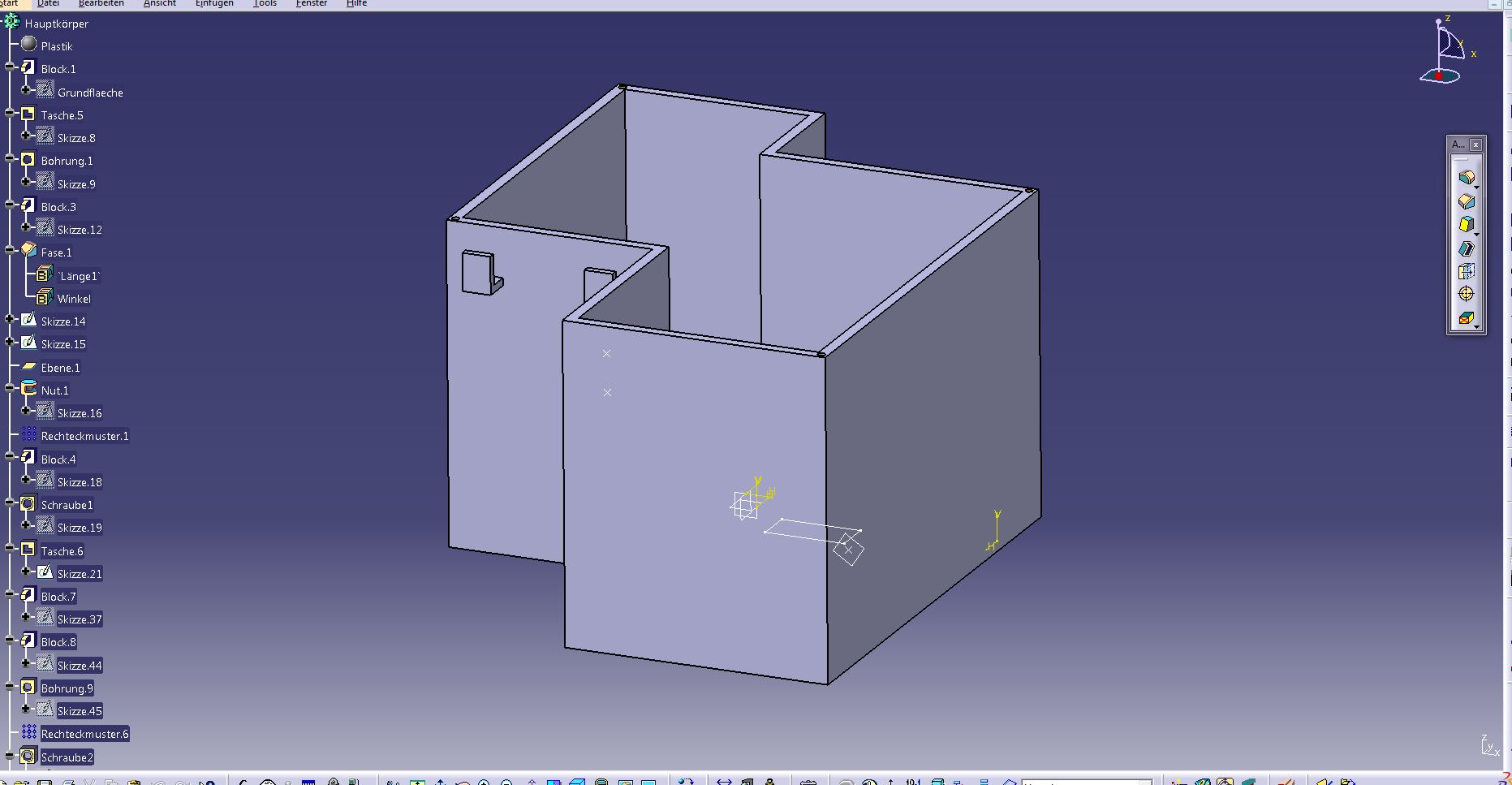

Habe nun zunächst im Part Design ein Objekt erstellt (s. Bild), welches ich nun im Drafting zeichnen lassen wollte. Wie man auf dem Bild jedoch sieht fehlen in der Zeichnung nun einige Seitenwände.
Habe bereits etwas nach diesem Problem gegoogelt und bin dann darauf gestoßen, dass es an der Option "Objekt in Bearbeitung definieren" liegen könnte. Als ich diese jedoch beim Hauptkörper angewählt habe, sah mein Objekt im Part Design nun auch so aus wie in der Zeichnung (also auch mit fehlenden Seitenwänden).
Kann mir jemand sagen was hier schiefgegangen sein könnte?

mfg Guest0815

[Diese Nachricht wurde von Guest0815 am 06. Dez. 2014 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

K.Siebert
Mitglied
Tech Zeichner

Senden Sie eine Private Message an K.Siebert

Schreiben Sie einen Gästebucheintrag für K.Siebert

Beiträge: 415
Registriert: 19.05.2007

SolidWorks 2023

erstellt am: 06. Dez. 2014 13:19

<-- editieren / zitieren -->

Unities abgeben:

Nur für Guest0815

Hallo,
in deinem Baum sehe ich das der Hauptkörper nicht aktiv (in Bearbeitung gesetzt ist)

http://ww3.cad.de/foren/ubb/Forum134/HTML/004120.shtml

------------------
Sei Schlau bleib Dumm !!?!!

[Diese Nachricht wurde von K.Siebert am 06. Dez. 2014 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Guest0815
Mitglied

Beiträge: 2
Registriert: 06.12.2014

erstellt am: 06. Dez. 2014 15:01

<-- editieren / zitieren -->

Unities abgeben:

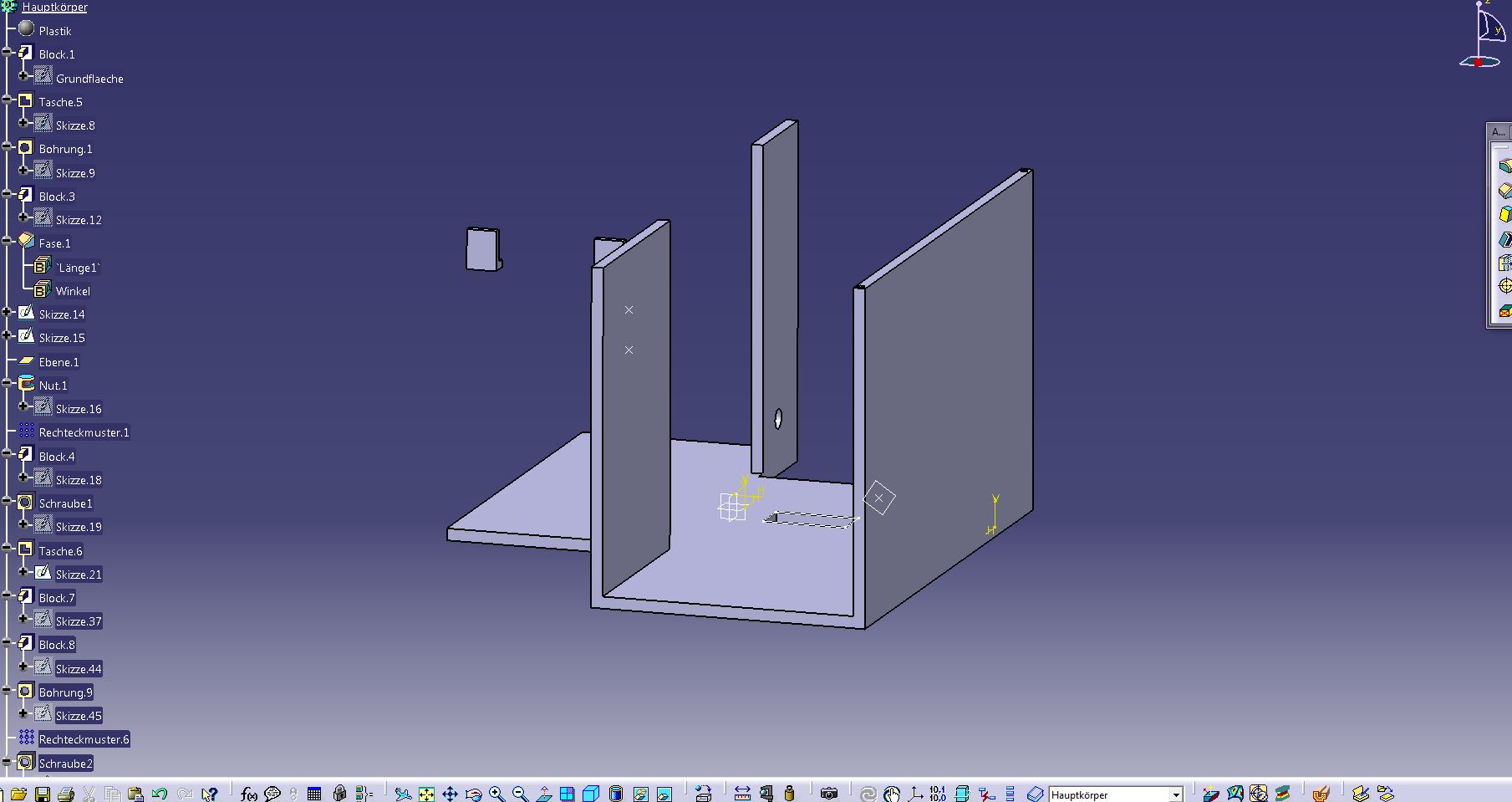

Wenn ich den Hauptkörper aber in Bearbeitung setze sieht das ganze folgendermaßen aus...

[Diese Nachricht wurde von Guest0815 am 06. Dez. 2014 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thomas Harmening
Ehrenmitglied V.I.P. h.c.
Arbeiter ツ

Senden Sie eine Private Message an Thomas Harmening

Schreiben Sie einen Gästebucheintrag für Thomas Harmening

Beiträge: 2897
Registriert: 06.07.2001

NX11

erstellt am: 06. Dez. 2014 15:43

<-- editieren / zitieren -->

Unities abgeben:

Nur für Guest0815

passt dann doch = Hauptkörper = Zeichnung

gehe die einzelnen Schritte durch - irgendwo wird was entfernt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Rainer Schulze
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. im Ruhestand

Senden Sie eine Private Message an Rainer Schulze

Schreiben Sie einen Gästebucheintrag für Rainer Schulze

Beiträge: 4419
Registriert: 24.09.2012

erstellt am: 06. Dez. 2014 16:43

<-- editieren / zitieren -->

Unities abgeben:

Nur für Guest0815

>>gehe die einzelnen Schritte durch - irgendwo wird was entfernt

Und wenn ich mir den Baum so anschaue habe ich den Eindruck, dass das Gebilde eine Baugruppe werden müsste, nicht ein Einzelteil. Wie willst Du so etwas als Teil produzieren?

------------------
Rainer Schulze

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
